Cr25Ni35 U-vormige stralingsbuis – Ø124 × Ø108 × 1597 mm

Op maat gemaakte hittebestendige stralingsbuisconstructie voor industriële ovens | FH®-legering
FH®-legering produceert Cr25Ni35 U-vormige stralingsbuizen voor industriële ovens, warmtebehandelingsovens en andere hogetemperatuurverwarmingssystemen.

Deze op maat gemaakte U-type stralingsbuis is vervaardigd uit een Cr25Ni35 hoog-chroom, hoog-nikkel hittebestendige legering, met een buisspecificatie van Ø124 × Ø108 × 1597 mm.

Het complete geheel kan worden geleverd met isolatieblokken, montagebasisplaten en op maat gemaakte installatiecomponenten, waardoor het geschikt is voor zowel nieuwe ovenconstructies als vervanging van bestaande stralingsbuisconstructies.

Productspecificaties

Afmetingen U-vormige stralingsbuis
De belangrijkste buisspecificatie voor dit product is:
Ø124 × Ø108 × 1597 mm
Typische afmetingen die kunnen worden aangepast zijn onder meer:

• OD – Buitendiameter buis

• ID – Binnendiameter buis

• L – Buislengte

• C – Hartafstand

• H – Totale hoogte

• R – U-buigradius

• Afmetingen montageplaat

• Posities van montagegaten

• Afmetingen isolatieblok

• Afmetingen aansluiting


Alle structurele afmetingen kunnen worden vervaardigd volgens de technische tekening van de klant, de ovenindeling of het bestaande monster.

Cr25Ni35 hittebestendige legering
Cr25Ni35 is een hittebestendige legering met hoog Cr- en Ni-gehalte, geschikt voor industriële ovenonderdelen die worden blootgesteld aan langdurig gebruik bij hoge temperaturen.

Voor stralingsbuistoepassingen zijn de belangrijkste voordelen:

• Goede oxidatieweerstand bij hoge temperaturen

• Goede structurele stabiliteit bij verhoogde temperaturen

• Geschikte sterkte voor ovengebruik

• Bestand tegen herhaalde verwarmings- en koelcycli

• Geschikt voor veeleisende industriële verwarmingsomgevingen


De werkelijke levensduur van de stralingsbuis hangt niet alleen af van de legeringskwaliteit, maar ook van:

• Bedrijfstemperatuur

• Oven sfeer

• Branderomstandigheden

• Thermische cyclusfrequentie

• Afmetingen buis

• Laskwaliteit
  Werkpraktijk van de oven


U-type stralingsverwarmingsstructuur
De U-vormige stralingsbuis bestaat uit twee evenwijdige rechte buisdelen die met elkaar verbonden zijn door een retourbocht.
Vergeleken met een eenvoudige rechte buis biedt dit ontwerp een langer stralingsverwarmingspad terwijl de installatie relatief compact blijft.

De belangrijkste voordelen zijn onder meer:

• Groter stralingsverwarmingsoppervlak

• Compacte oveninstallatie

• Stabiele indirecte verwarming

• Gecontroleerde ovenatmosfeer

• Verminderd direct vlamcontact met de lading

• Flexibele aanpassing van de hartafstand


Dit maakt U-vormige stralingsbuizen geschikt voor veel industriële warmtebehandelings- en continuovensystemen.

Isolatieblok en montagebasis

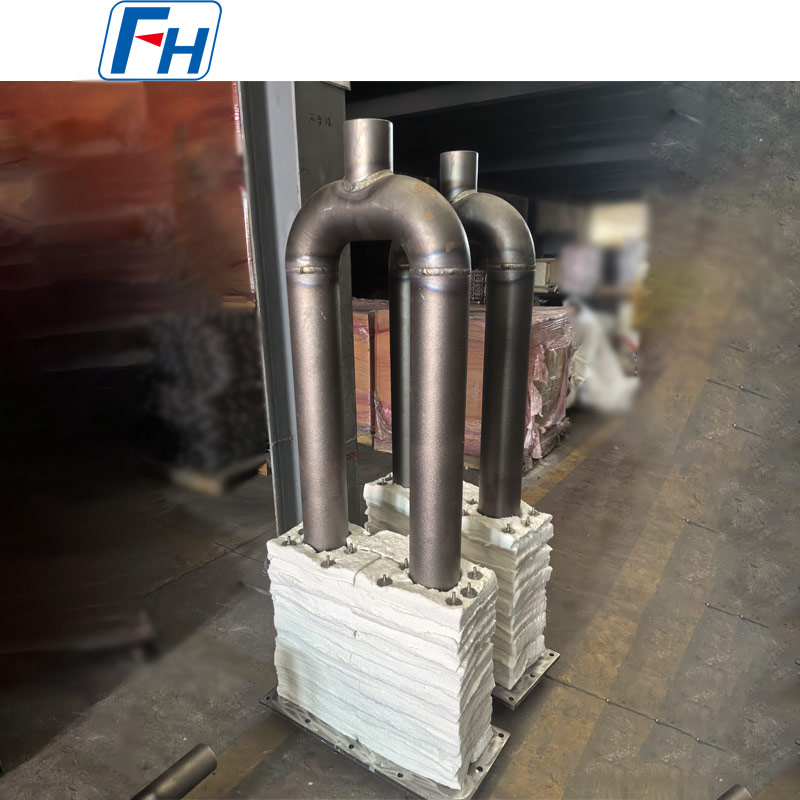

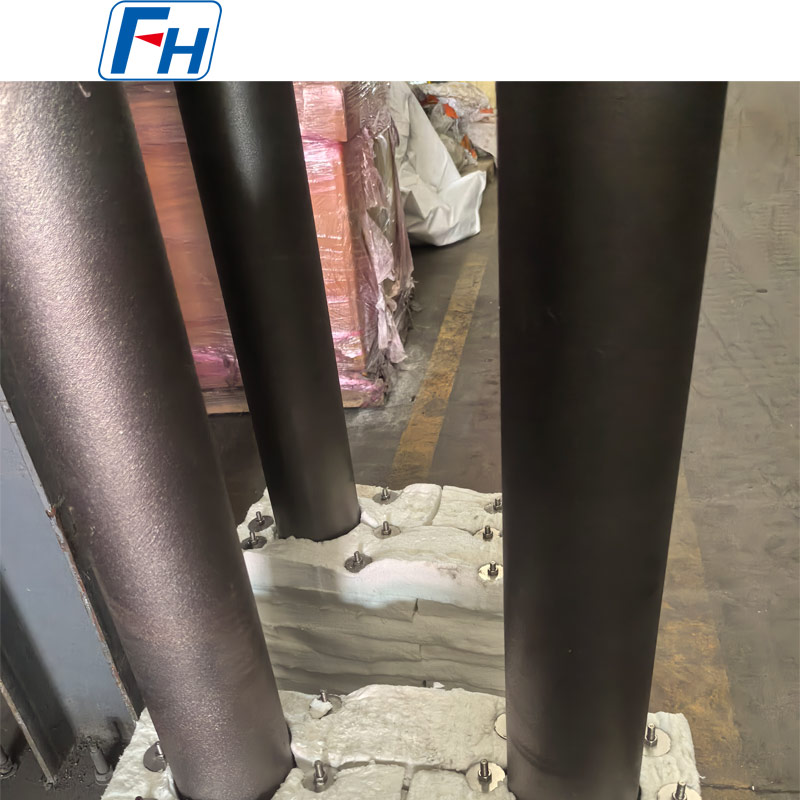

Een belangrijk kenmerk van dit product is het geïntegreerde isolatieblok en de montagebasisstructuur.
De stralingsbuis kan geleverd worden samen met:

• Isolatieblokken voor hoge temperaturen

• Metalen montagebasisplaat

• Montage gaten

• Ondersteunende componenten

• Aangepaste bevestigingsstructuur


Deze complete montage helpt de installatie en vervanging van de oven te vereenvoudigen.
De isolatie- en montagestructuur kan worden aangepast aan de ovenopening en installatieafmetingen van de klant.

Ontworpen voor indirecte ovenverwarming
U-vormige stralingsbuizen worden vaak gebruikt in ovensystemen waarbij het verbrandingsproces gescheiden moet blijven van de werkkamer van de oven.
Warmte wordt overgedragen door de wand van de stralingsbuis en uitgestraald naar de ovenbelasting.

Deze verwarmingsregeling zorgt voor:

• Gelijkmatigere temperatuurverdeling

• Stabiele warmteoverdracht

• Gecontroleerde ovenatmosfeer

• Verminderd direct vlamcontact

• Betrouwbare continue werking van de oven


Typische toepassingen
Cr25Ni35 U-vormige stralingsbuizen kunnen worden gebruikt in:

• Warmtebehandelingsovens

• Gloeiovens

• Hardingsovens

• Temperovens

• Carburerende ovens

• Continue ovens

• Rolhaardovens

• Ovens met beschermende atmosfeer

• Staalverwerkingslijnen

• Industriële verwarmingsapparatuur


Ze zijn bijzonder geschikt voor toepassingen die op maat gemaakte indirecte verwarmingssystemen op hoge temperatuur vereisen.

Productieproces
Afhankelijk van de tekening en productstructuur kan de productie bestaan uit:
Materiaalvoorbereiding → Buisproductie → Buig-/elleboogfabricage → Assemblage → Lassen → Montageplaatfabricage → Isolatiemontage → Dimensionale inspectie → Eindinspectie

De belangrijkste productiecontroles omvatten:

• Nauwkeurigheid van de buisdiameter

• Rechtheid van de buis

• Nauwkeurigheid op middenafstand

• U-bochtgeometrie

• Laskwaliteit

• Algemene afmetingen

• Uitlijning van de montageplaat

• Isolatieblok passend


Deze factoren hebben een directe invloed op de nauwkeurigheid van de installatie en de serviceprestaties op de lange termijn.

Belangrijkste productvoordelen
Cr25Ni35 hittebestendig materiaal
Geschikt voor veeleisende industriële ovenomgevingen.
Aangepaste Ø124 × Ø108 × 1597 mm specificatie
Vervaardigd volgens specifieke vereisten voor oveninstallatie.
Compacte U-vormige structuur
Biedt een verlengd verwarmingspad zonder dat er overmatige ovenruimte nodig is.
Volledige montagelevering
Stralingsbuis, isolatieblokken en montagebasis kunnen samen geleverd worden.
Op tekeningen gebaseerde productie
Afmetingen en structurele details kunnen worden aangepast volgens klanttekeningen.
Vervangingsvermogen
Bestaande stralingsbuizen kunnen worden gereproduceerd volgens monsters, tekeningen of gemeten afmetingen.

Kwaliteitscontrole
Afhankelijk van de projectvereisten kan de inspectie het volgende omvatten:

• Materiaalverificatie

• Inspectie van de chemische samenstelling

• Inspectie buiten-/binnendiameter

• Dimensionale inspectie

• Inspectie op hartafstand

• Lasinspectie

• Inspectie van buiggeometrie

• Inspectie van montageplaten

• Eindinspectie van de montage


Speciale inspectie-eisen kunnen vóór productie worden bevestigd.

Waarom kiezen voor FH®-legering?
FH® Alloy is gespecialiseerd in de productie van op maat gemaakte hittebestendige legeringscomponenten voor industriële ovens en warmtebehandelingsapparatuur.

Ons assortiment stralingsbuizen omvat:

• Cr25Ni35 U-vormige stralingsbuizen

• HU U-vormige stralingsbuizen

• P-type stralingsbuizen

• I-type stralingsbuizen

• Rechte stralingsbuizen

• Gasgestookte stralingsbuizen

• Speciaal gevormde stralingsbuizen

• Op maat gemaakte stralingsbuisconstructies


Wij vervaardigen ook ovenrollen, centrifugaalgietbuizen, warmtebehandelingsarmaturen, bakken, manden en andere ovencomponenten.

Vraag een offerte aan
Voor een nauwkeurige prijsopgave kunt u ons sturen:

• Technische tekening

• Materiaalkwaliteit

• Buitendiameter

• Binnendiameter of wanddikte

• Totale lengte

• Centrum afstand

• U-buigradius

• Afmetingen montageplaat

• Bedrijfstemperatuur

• Oven sfeer

• Benodigde hoeveelheid


Stuur uw tekening of bestaande stralingsbuisspecificaties naar FH® Alloy voor technische beoordeling en offerte.

Veelgestelde vragen
Vraag 1: Kunt u Cr25Ni35 U-vormige stralingsbuizen vervaardigen volgens onze tekening?
Ja. FH® Alloy ondersteunt een volledig op maat gemaakte productie op basis van klanttekeningen, ovenafmetingen en bestaande monsters.

Vraag 2: Kunnen de afmetingen van Ø124 × Ø108 × 1597 mm worden gewijzigd?
Ja. Buisdiameter, lengte, hartafstand, buigradius en totale afmetingen kunnen allemaal worden aangepast.

Vraag 3: Kunt u de isolatieblokken en montageplaat samen leveren?
Ja. De U-vormige stralingsbuis kan compleet geleverd worden met isolatieblokken, montageplaten en bijbehorende installatieonderdelen.

Vraag 4: Kan dit product worden gebruikt als vervangende stralingsbuis?
Ja. Wij kunnen bestaande stralingsbuizen reproduceren volgens tekeningen, monsters, foto's of gemeten afmetingen.

Vraag 5: Kan een andere legering worden gebruikt in plaats van Cr25Ni35?
Ja. Materiaal kan worden geselecteerd op basis van de werkelijke bedrijfstemperatuur, ovenatmosfeer, branderomstandigheden en verwachte levensduur.

Q6: Welke informatie is nodig voor een offerte?
Een technische tekening heeft de voorkeur. Geef ook het materiaal, de afmetingen, de bedrijfstemperatuur, de ovenatmosfeer en de hoeveelheid op.
