Aangepaste 1.4849 warmtebehandelingsmanden voor een Franse klant

Casestudy van klanten | Technisch ontwerp, productie, inspectie en levering
Klantlocatie: Frankrijk
Product: Aangepaste warmtebehandelingsmand
Materiaal: 1.4849 Hittebestendig roestvrij staal
Totale hoogte: 100 mm
Bruikbare interne hoogte: Ongeveer. 60 mm
Hoeveelheid: 7 stuks
Projectomvang: Engineeringontwerp → 3D-modellering → Productie → Eindinspectie → Levering
Fabrikant: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®-legering)

Projectoverzicht
FH®-legering ontving een aanvraag van een Franse klant voor op maat gemaakte warmtebehandelingsmanden vervaardigd uit 1.4849 hittebestendig roestvrij staal.
In plaats van een standaard ovenkorf te leveren, eiste de klant dat FH®-legering een op maat gemaakte structuur zou ontwikkelen op basis van de gespecificeerde bruikbare ruimte en totale hoogte.

De belangrijkste maatvereisten waren:

• Totale korfhoogte: 100 mm

• Bruikbare binnenhoogte: circa 60 mm

• Materiaal: 1.4849

• Hoeveelheid: 7 pcs

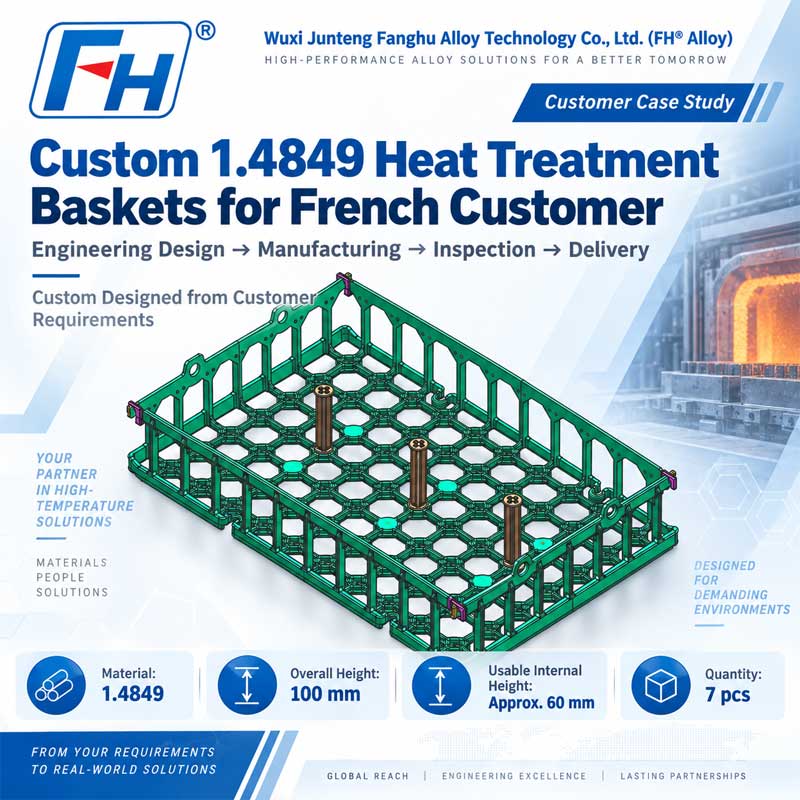

Op basis van deze vereisten ontwikkelde het technische team van FH®-legering de mandstructuur en voltooide het uiteindelijke 3D-productmodel dat in dit geval wordt getoond.
Na de ontwerpbevestiging ging het project verder via de productie, de uiteindelijke kwaliteitscontrole en de verzending.

Klantvereisten
De klant had een warmtebehandelingsmand met een relatief laag profiel nodig, terwijl er toch voldoende bruikbare interne ruimte overbleef voor het laden van werkstukken.

De uitdaging was daarom niet simpelweg om een mand met een hoogte van 100 mm te vervaardigen, maar om de vereiste interne bruikbare laadhoogte te bereiken met behoud van een praktische en stabiele warmtebehandelingsarmatuurstructuur.

Technisch ontwerp door FH® Alloy
Op basis van de maatvereisten van de klant ontwikkelde FH® Alloy een mand op maat met een open dragende basis en een versterkt omringend frame.

Het uiteindelijke 3D-model bevat verschillende belangrijke structurele elementen.
1. Open rasterbasisstructuur
De onderkant van de mand heeft een open rastervormig ontwerp.

Deze structuur zorgt voor:

• gedistribueerde werkstukondersteuning,

• verminderd onnodig mandgewicht,

• verbeterde circulatie van de ovenatmosfeer,

• en een praktisch draagframe.


De onderling verbonden ondersteunende secties helpen ook de lasten over de mand te verdelen in plaats van ze in geïsoleerde gebieden te concentreren.

2. Laag profiel zijframe
Omdat de totale korfhoogte beperkt was tot 100 mm, moest de zijstructuur zorgvuldig worden ontworpen.

De mand moest ongeveer het volgende onderhouden:
60 mm bruikbare interne hoogte
terwijl er voldoende structurele doorsnede overblijft voor de bodem, het frame en de ondersteunende componenten.
Het uiteindelijke ontwerp balanceert daarom:
Totale hoogte Bruikbare laadruimte Structuurle stabiliteit
in plaats van simpelweg de zijwandhoogte te maximaliseren.

3. Versterkte perifere structuur
Het omringende frame zorgt voor extra stevigheid van de mand.
Het uiteindelijke model maakt gebruik van verticaal ondersteunde zijsecties die zijn verbonden met de basisstructuur, waardoor de geometrie van de mand behouden blijft tijdens het hanteren en onderhoud van de oven.
De zijstructuur helpt ook voorkomen dat werkstukken buiten de laadruimte bewegen.

4. Interne steun-/positioneringspunten
Het uiteindelijke ontwerp omvat verschillende verticale interne steunposities.
Deze functies kunnen helpen bij:
positionering van armatuur,
interne ondersteuning,
stapel- of montagevereisten,
en het handhaven van de vereiste structurele relatie tussen mandcomponenten.
Hun locaties werden tijdens de engineeringfase in het 3D-model opgenomen en niet na de productie toegevoegd.

Waarom 1.4849 werd geselecteerd
Voor dit project heeft de klant hittebestendig roestvrij staal 1.4849 opgegeven.
1.4849 wordt vaak gebruikt voor industriële ovencomponenten en warmtebehandelingsgereedschappen waarbij prestaties bij hoge temperaturen vereist zijn.

Voor ovenmandtoepassingen biedt het materiaal voordelen zoals:

• goede sterkte bij hoge temperaturen,

• oxidatie weerstand,

• thermische stabiliteit,

• en geschiktheid voor herhaalde warmtebehandelingscycli.


Voor warmtebehandelingsgereedschappen is de materiaalkeuze alleen echter niet voldoende.
De structuur van de korf, de sectiedikte, de lay-out van de ondersteuning en de verdeling van de lading spelen ook een belangrijke rol bij het bepalen van de serviceprestaties.
Om deze reden evalueert FH® Alloy materiaal en structuur samen tijdens het armatuurontwerpproces.

Van klantvereisten tot definitief 3D-model
Het project begon met de maat- en materiaalvereisten van de klant.
FH® Alloy heeft deze eisen vervolgens omgezet in een productieklaar korfontwerp.

De engineeringworkflow omvatte:
Klantvereisten
↓
Dimensionale Analyse
↓
Structureel ontwerp
↓
3D-modellering
↓
Ontwerpbevestiging
↓
Productie
Dankzij het uiteindelijke 3D-model konden de klant en het productieteam van FH® Alloy de structuur van de mand duidelijk beoordelen vóór de productie.

Productie Process
Nadat het ontwerp was bevestigd, ging FH® Alloy verder met de productie van de 7 op maat gemaakte warmtebehandelingsmanden.
Het productieproces werd gecontroleerd volgens het goedgekeurde ontwerp, waarbij aandacht werd besteed aan:

• algemene afmetingen,

• structurele geometrie,

• aansluitposities,

• frame-uitlijning,

• en eindmontageconditie.


Het doel was ervoor te zorgen dat de voltooide manden overeenkwamen met het technische model en de eisen van de klant.

Laatste kwaliteitscontrole
Vóór verzending voerde FH® Alloy een eindinspectie uit van de voltooide manden.
Inspectie gericht op belangrijke items, waaronder:
Dimensionale inspectie
Verificatie van de afmetingen van de hoofdmand, inclusief de gespecificeerde totale hoogte van 100 mm en de vereiste interne laadruimte.
Structurele inspectie
Controle van het korfframe, de basisstructuur, de steunelementen en de verbindingsgebieden.
Uiterlijkinspectie
Inspectie van de algehele productiekwaliteit en oppervlakteconditie.
Conformiteit tekening
De eindproducten werden vóór verzending gecontroleerd aan de hand van het goedgekeurde technische ontwerp.
Pas na de eindcontrole werden de manden klaargemaakt voor levering.

Projectspecificaties

Hoogtepunten van projecten
Aangepast technisch ontwerp
De structuur werd ontwikkeld op basis van de daadwerkelijke maatvereisten van de klant, in plaats van aangepast aan een standaardmand.
100 mm structuur met laag profiel
De mand is ontworpen om een compacte totale hoogte te behouden en tegelijkertijd ongeveer 60 mm interne bruikbare ruimte te bieden.
1.4849 Hittebestendig materiaal
Het gespecificeerde materiaal werd geselecteerd voor veeleisende warmtebehandelingstoepassingen.
Volledige projectuitvoering
FH® Alloy beheerde de volledige workflow:
Ontwerp → 3D-tekening → Productie → Inspectie → Verzending
Aangepaste productie in kleine batches
In totaal zijn er 7 manden geproduceerd volgens het klantspecifieke ontwerp.

Meer dan build-to-print-productie
Veel leveranciers van warmtebehandelingsarmaturen produceren uitsluitend volgens ingevulde klanttekeningen.
Voor dit Franse project ondersteunde FH® Alloy de klant vanaf de technische ontwerpfase.
De klant leverde de belangrijkste maat- en materiaalvereisten, en FH® Alloy ontwikkelde de mandstructuur en het definitieve 3D-model voordat het in productie ging.

Deze mogelijkheid stelt ons in staat klanten te ondersteunen die behoefte hebben aan:

• nieuwe armatuurontwikkeling,

• structurele optimalisatie,

• aangepaste mandafmetingen,

• speciale laadhoogtes,

• materiaalspecifieke ovengereedschappen,

• en productie op maat in kleine volumes.


Aangepaste warmtebehandelingsmands by FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®-legering) designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

• Warmtebehandelingsmanden

• Ovenschalen

• Warmtebehandelingsarmaturen

• Vacuümovenarmaturen

• Doorlopende ovenmanden

• Pitovenarmaturen

• Stapelbaar ovengereedschap

• Op maat gemaakte hittebestendige legeringscomponenten


Klanten kunnen een volledige tekening aanleveren of eenvoudigweg belangrijke projectinformatie verstrekken, zoals:
Oventype Mandgrootte Werktemperatuur Materiaal laden Werkstukinformatie
FH® Alloy kan vervolgens een oplossing voor ovengereedschappen op maat ontwikkelen.
