FH® HR8 warmtebehandelingsarmaturen voor SECO/WARWICK bronovens

Merk: FH®

Certificering: ISO9001, ISO14001

Materiaal: Hittebestendig staal

Materiële kwaliteit: HR8

Maat: φ2000x1750mm of Aangepast volgens uw tekeningen

Bedrijfstemperatuur: 1100℃

MOQ: 2 stuks

FH® warmtebehandelingsarmaturen — Bestand tegen hoge temperaturen, aanpasbare industriële warmtebehandelingsarmaturen van Wuxi Junteng Fanghu Alloy Technology Co., Ltd., compatibel met IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALD, MATTSA, FENGDONG, POWERMAX, CODERE, NABERTHERM, DOWA, CAN-ENG, SANYONG, TENOVA en andere wereldwijde ovens merken.

Neem contact met ons op
VOORV：FH® 2.4879 Laadmanden en armaturen voor warmtebehandeling voor AICHELIN-bronovens
VOLGENDE：FH® Bronovenarmaturen voor hoge temperaturen | Dienbladen en rekken van gelegeerd staal
  • Parameter
  • Neem contact met ons op

FH® Well-type ovenbevestigingssysteem | Basisbak Stapelmanden Rooster

Belangrijkste voordelen

  • Volledige systeemoplossing
    Onderbak tussenmanden bovenrooster – ontworpen als geïntegreerd systeem voor stabiel stapelen en optimale gasstroom.
  • Zwaar belastbaar
    Versterkte ribstructuren en steunpoten verdelen het gewicht gelijkmatig – ondersteunen hoge stapels onderdelen of meerdere manden zonder dat het midden doorbuigt.
  • Gascirculatie geoptimaliseerd
    Verhoogde voeten op de bodemplaat met open rasterpatronen zorgen ervoor dat heet gas langs alle oppervlakken kan stromen – gelijkmatige verwarming van onder naar boven.
  • Lange levensduur
    Nauwkeurige fabricage en spanningsarm ontwerp zijn bestand tegen thermische vermoeidheid, kruip en atmosferische aanvallen onder normale bedrijfsomstandigheden.
  • Aangepaste configuratie
    Rond of rechthoekig – precies afgestemd op de binnenafmetingen van uw oven. Gesegmenteerde opties voor grote diameters.


Systeemcomponenten

Onderdeel Functie Belangrijkste kenmerk
Basisbak Fundering voor de hele stapel Verhoogde voeten voor gasstroom, versterkte ribben voor lastverdeling
Manden stapelen Houd de delen vast en scheid ze Open rasterontwerp, gladde randen, stapelbare interface
Bovenste raster Beveiligt de bovenste laag Voorkomt kantelen tijdens het hanteren, gewichtsbehoud


Technische specificaties

Parameter Waarde
Bedrijfstemp. bereik 400°C – 1200°C (afhankelijk van materiaalkeuze)
Systeemcomponenten Basisbak stapelmanden bovenste rooster
Max. totale belasting 500 – 2000 kg (ontwerpafhankelijk)
Vorm Rond (standaard) of rechthoekig
Standaard diameters 600 mm, 800 mm, 1000 mm, 1200 mm (op maat leverbaar)
Fabricage Precisielassen of investeringsgieten
Oppervlakteafwerking Zoals gelast / voorgeoxideerd / gestraald
Materiaalselectie beschikbaar op basis van uw bedrijfstemperatuur en atmosfeer


Waarom kiezen voor FH® Well-type ovenarmaturen?
1. Ontworpen voor well-type ovenuitdagingen

Uitdaging FH®-oplossing
Zware stapels (2-3 meter hoog) Versterkte ribben, zeer sterk ontwerp
Onderste laag ongelijkmatige verwarming Verhoogde voeten openen rasterpatronen
maeilijke installatie van bovenaf Gesegmenteerde opties voor grote diameters
Thermische fietsstress Afgeronde hoeken spanningsarme constructie

2. De basis van uw gehele lading
De bodemplaat ondersteunt alles erboven. Als het doorbuigt, scheurt of kapot gaat, komt de hele batch in gevaar: onderdelen kunnen omvallen, manden kunnen vastlopen en de verwarming wordt ongelijkmatig. FH®-basisplaten zijn speciaal ontworpen voor deze cruciale rol.

3. Ontwerpkenmerken die er toe doen

Functie Voordeel
Versterkte ribonderkant Voorkomt doorzakken van het midden onder zware belasting
Verhoogde steunvoeten Maakt gasstroom onder de onderste laag mogelijk – uniforme verwarming
Glad bovenoppervlak Stabiele basis voor het stapelen van manden
Open rasterpatroon Maximale gascirculatie, minimale thermische massa
Afgeronde hoeken (rechthoekig) Vermindert de stressconcentratie
Gesegmenteerde constructie (grote diameters) Eenvoudige installatie door opening aan de bovenzijde

4. Schone werking

  • Het voorgeoxideerde of gestraalde oppervlak vermindert de initiële aanslag
  • Gladde lasafwerkingen voorkomen beschadiging van onderdelen en hechting van aanslag
  • Onderdelen komen er schoner uit – vermindert de reiniging na de behandeling


Toepassingen

  • Well-type / pit-carbureringsovens
  • Well-type carbonitreringsovens
  • Well-type gloeiovens
  • Well-type hardingsovens
  • Well-type temperovens (middelhoge temperatuur)
  • Well-type gasnitreerovens
  • Onderdelen: grote tandwielen, assen, ringen, matrijzen, gereedschap, zware gietstukken, lange buizen


Materiaalkwaliteitstabel:

Hittebestendig staal
/ GB DIN ASTM JIS Chemische samenstelling (%) Maximale bedrijfstemperatuur
C Si Mn Cr Ni Nb/Cb Mo Anders
1 ZG40Cr27Ni4 1.4823 HD SCH11 0,30 - 0,50 ≤2,00 ≤1,00 24.00 - 28.00 uur uur uur 4.00 - 6.00 uur - ≤0,50 - 1050℃
2 ZG40Cr22Ni10 1.4826 HF SCH12 0,30 - 0,50 1,00 - 2,50 ≤2,00 19.00 - 23.00 uur uur 8.00 - 12.00 uur - ≤0,50 - 950℃
3 ZG30Cr28Ni10 - HalloJ SCH17 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 uur uur 8.00 - 11.00 uur - - - 1050℃
4 ZG40Cr25Ni12 1.4837 HH SCH13 0,30 - 0,50 1,00 - 2,50 ≤2,00 24.00 - 27.00 uur 11.00 - 14.00 uur - ≤0,50 - 1050℃
5 ZG30Cr28Ni16 - HI SCH18 0,20 - 0,50 ≤2,00 ≤2,00 26.00 - 30.00 uur uur 14.00 - 18.00 uur - - - 1100℃
6 ZG40Cr25Ni20Si2 1.4848 HK SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23.00 - 27.00 uur uur 19.00 - 22.00 uur - ≤0,50 - 1100℃
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2,00 ≤2,00 19.00 - 23.00 uur uur 23.00 - 27.00 uur uur - - - 1100℃
8 ZG40Cr19Ni39 1.4865 HU SCH20 0,35 - 0,75 ≤2,50 ≤2,00 17.00 - 21.00 uur 37.00 - 41.00 uur - - - 1020℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2,00 ≤2,00 15.00 - 19.00 uur uur 33.00 - 37.00 uur uur uur - ≤0,50 - 1000℃
10 ZG40Cr25Ni35Nb 1.4852 PKCb SCH24Nb 0,30 - 0,50 ≤2,00 ≤2,00 24.00 - 28.00 uur uur uur 33.00 - 37.00 uur uur uur 0,80 - 1,80 ≤0,50 - 1100℃
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1,00 - 2,50 ≤2,00 18.00 - 21.00 uur 36.00 - 39.00 uur 1.20-1.80 ≤0,50 - 1100℃
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1,00 - 2,50 ≤2,00 23.00 - 25.00 uur uur 23.00 - 25.00 uur uur 0,80 - 1,80 ≤0,50 - 1050℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1,00 - 2,50 ≤2,00 24.00 - 28.00 uur uur uur 33.00 - 37.00 uur uur uur - ≤0,50 - 1100℃
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2,00 19.00 - 21.00 uur 31.00 - 33.00 uur 0,50 - 1,50 ≤0,50 - 1050℃
15 ZG45Cr12Ni60 - HW - 0,35 - 0,75 ≤2,00 ≤2,00 10.00 - 14.00 uur 58.00 - 62.00 uur - - - 1100℃
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2,00 ≤2,00 15.00 - 19.00 uur uur 64.00 - 68.00 uur - - - 1100℃
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27.00 - 30.00 uur uur ≤1,00 ≤0,50 ≤0,50 Co:48,0 - 52,0 1200℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27.00 - 29.00 uur - 1,50 - 2,50 ≤0,50 Co:48,0 - 52,0 1200℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1.00 - 2.00 uur ≤1,50 27.00 - 30.00 uur uur 47.00 - 50.00 uur - ≤0,50 W:4,0 - 5,5 1200℃

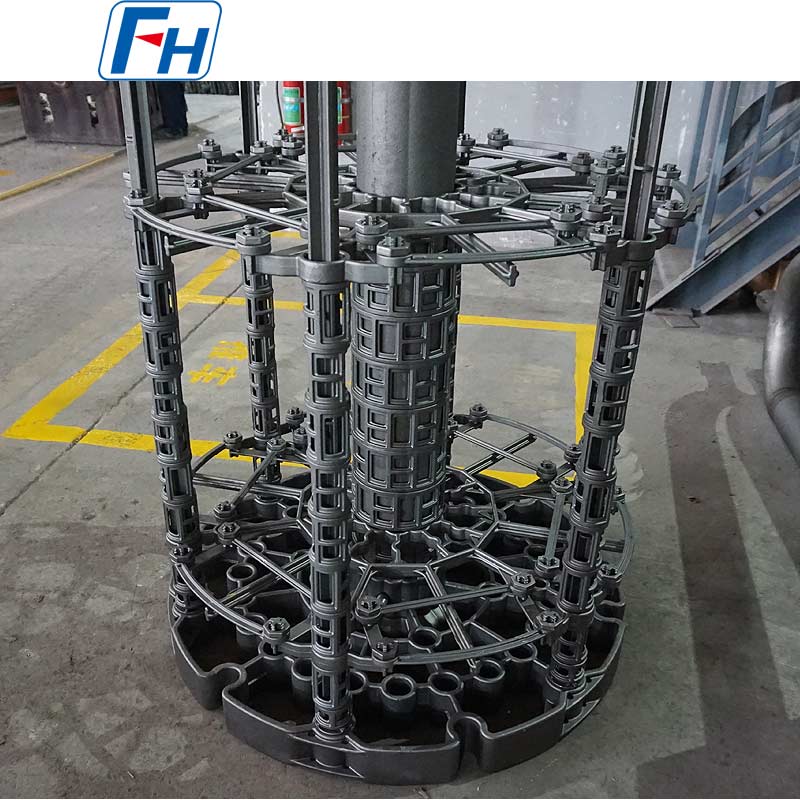

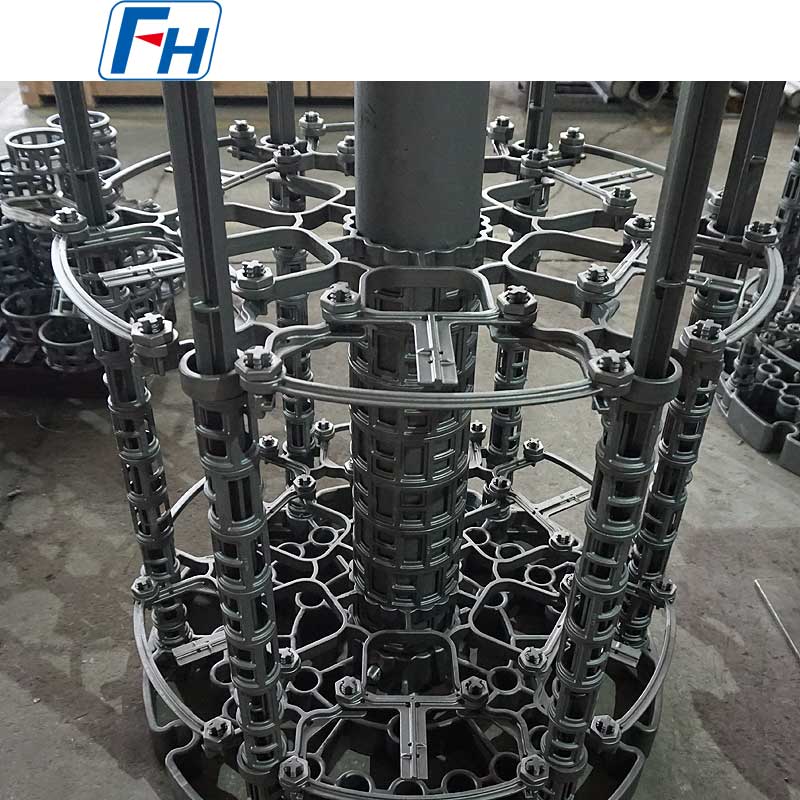

Originele foto's van FH® warmtebehandelingsarmaturen



Bestelproces

  • Geef de interne diameter van de oven (of L×W), diepte en toegangsmethode op
  • Deel de afmetingen van onderdelen, het maximale laadgewicht per batch en de bedrijfstemperatuur
  • Specificeer de atmosfeer (carboneren, carbonitreren, gloeien, enz.)
  • FH®-ingenieurs stellen een volledige 3D-indeling voor het systeemontwerp voor
  • Bevestig de hoeveelheden componenten (één basisbak aantal manden)
  • Productie: 15–25 werkdagen
  • Levering bevat: MTC, keuringsrapporten, stapeldiagram, onderhoudshandleiding

Veelgestelde vragen:

Vraag: Wat omvat een compleet FH® well-type ovenbevestigingssysteem?
A: Bovenste rooster van stapelmanden in de basisbak – ontworpen om samen te werken.

Vraag: Hoeveel manden kan ik stapelen?
A: Afhankelijk van de ovendiepte. FH® rekent dit voor u uit tijdens het ontwerp.

Vraag: Hoe lang gaan de armaturen mee?
A: Doorgaans 300–600 cycli bij goed onderhoud en normale bedrijfsomstandigheden.

Vraag: Kunnen jullie armaturen op maat maken voor mijn oven?
A: Ja – aangepaste formaten, vormen en gesegmenteerde ontwerpen zijn onze specialiteit.

Vraag: Wat is uw garantie?
A: 12 maanden tegen fabricagefouten.
