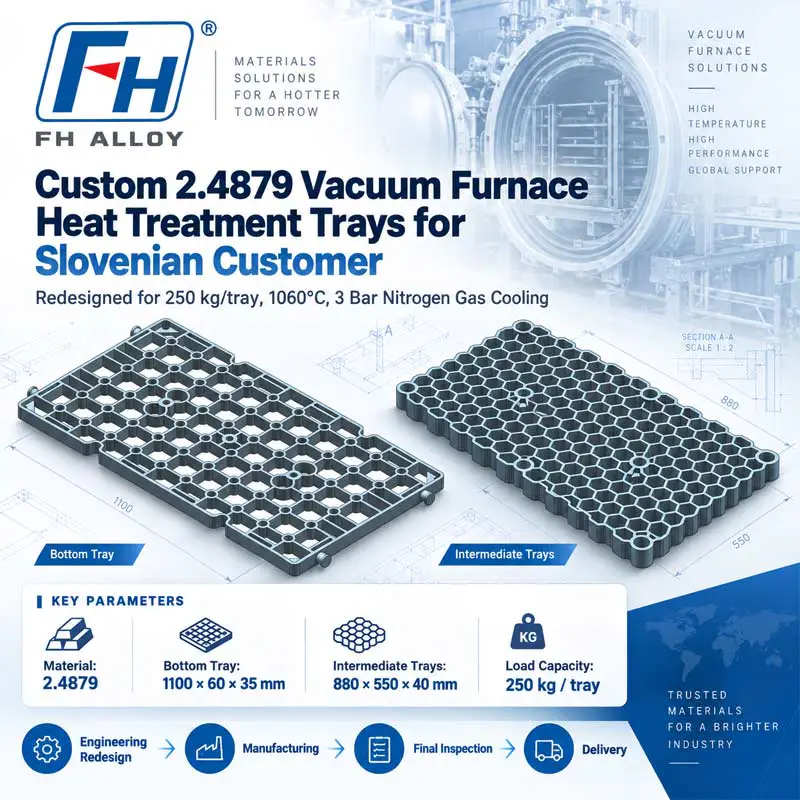

Op maat gemaakte 2.4879 warmtebehandelingstrays voor vacuümovens voor een Sloveense klant
Casestudy van klanten | Structureel herontwerp, productie en levering
Klantlocatie: Slovenië
Product: Op maat gemaakte warmtebehandelingsbakken voor vacuümovens
Materiaal: 2.4879 Hittebestendige legering
Maximale temperatuur: 1060°C
Koelmethode: 3 Bar Stikstofgaskoeling
Vereist laadvermogen: 250 kg per bak
Hoeveelheid: 1 Onderste lade 2 Tussenladen
Projectomvang: Herontwerp van engineering → 3D-modellering → Productie → Eindinspectie → Levering
Fabrikant: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®-legering)

Projectoverzicht
FH® Alloy ontving een aanvraag van een Sloveense klant voor op maat gemaakte warmtebehandelingsplaten voor vacuümovens, vervaardigd uit een hittebestendige legering 2.4879.

De klant had eerder een van onze voorgestelde trayconcepten beoordeeld, maar vond de oorspronkelijke oplossing te zwaar voor hun toepassing. Voor het nieuwe project vroegen ze FH® Alloy om de trays opnieuw te ontwerpen en tegelijkertijd te voldoen aan de veeleisende belastingseis van 250 kg per bak.

Tegelijkertijd vroeg de klant om voor de nieuwe trays een grotere sectiedikte te gebruiken in vergelijking met het oorspronkelijke maatconcept.

Dit zorgde voor een belangrijke technische uitdaging:
Hoe u het draagvermogen en de structurele stabiliteit kunt verbeteren zonder alleen te vertrouwen op overmatig materiaal en onnodig gewicht.
Op basis van de ovenomstandigheden, belastingsvereisten en maatdoelstellingen van de klant heeft FH® Alloy twee nieuwe bakontwerpen ontwikkeld:

• 1 onderbak

• 2 tussenbakken


De uiteindelijke 3D-modellen werden vervolgens gebruikt als basis voor de productie, eindinspectie en verzending.

Klantvereisten
De klant heeft de volgende bedienings- en ontwerpvereisten opgegeven:

De origineel gevraagde afmetingen waren:
Onderbak:
1100 × 60 × 25 mm
Tussenladen:
550 × 880 × 25 mm
Na verdere technische beoordeling en klantbesprekingen werden de definitieve ontwerpen herzien.

Uiteindelijk ontworpen afmetingen
Onderste lade
Uiteindelijke maat:
1100 × 60 × 35 mm
Hoeveelheid:
1 st
Dit ontwerp wordt weergegeven in het eerste 3D-model.

Tussenbakken
Uiteindelijke maat:
880 × 550 × 40 mm
Hoeveelheid:
2 stuks
Dit ontwerp wordt weergegeven in het tweede 3D-model.
De grotere sectieafmetingen werden opgenomen in de definitieve ontwerpen op basis van de bijgewerkte eis van de klant ten aanzien van structurele sterkte en een draagvermogen van 250 kg per lade.

Technische uitdaging: gewicht versus laadvermogen
Een van de belangrijkste aspecten van dit project was de relatie tussen het gewicht van de bak en de structurele prestaties.
De klant vond eerder een eerder aanbevolen trayoplossing te zwaar.

Voor het nieuwe ontwerp hadden ze echter ook het volgende nodig:

• hoger laadvermogen,

• dikkere structurele secties,

• stabiele prestaties bij 1060°C,

• en weerstand tegen herhaalde stikstofkoelcycli.


Het simpelweg toevoegen van meer materiaal zou geen ideale technische oplossing zijn.
FH® Alloy concentreerde zich daarom op het verbeteren van de structurele efficiëntie van de bak in plaats van het ongecontroleerd vergroten van de massa.

Het ontwerp moest in balans zijn:
Gewicht lade Sectiedikte Hoge temperatuursterkte 250 kg Draagvermogen

Bedrijfsomstandigheden van vacuümovens
De trays zijn bedoeld voor vacuüm warmtebehandeling bij temperaturen tot:
1060°C
gevolgd door:
3 Bar stikstofgaskoeling
Deze werkomgeving stelt hoge eisen aan ovengereedschappen.

De trays moeten hun structurele stabiliteit behouden tijdens:

• verwarming op hoge temperatuur,

• weken,

• belastbaar bij temperatuur,

• stikstofgaskoeling,

• en herhaalde thermische cycli.


Met deze factoren is rekening gehouden tijdens de herontwerpfase.

Waarom 2.4879 werd gebruikt
De klant heeft 2.4879 opgegeven voor het project.
2.4879 wordt gebruikt in veeleisende industriële toepassingen bij hoge temperaturen waar goede thermische en mechanische prestaties vereist zijn.

Voor ovengereedschappen moet de materiaalkeuze samen met het structurele ontwerp worden overwogen, omdat zelfs een geschikte legering voor hoge temperaturen kan vervormen als:

• secties zijn te zwak,

• niet-ondersteunde overspanningen zijn te lang,

• ladingen zijn geconcentreerd,

• of de bakgeometrie is niet geoptimaliseerd.


Voor dit project behandelde FH® Alloy materiaal en structuur daarom als één technisch systeem.

Onderste lade Design
Het eerste definitieve ontwerp is de onderste lade.
De lade maakt gebruik van een open dragende structuur met meerdere onderling verbonden steunsecties.

Het ontwerp omvat:

• versterkte perimeterstructuur,

• verdeelde dragende ribben,

• meerdere steunpunten,

• en speciale verbindings-/positioneringsgebieden.


Het doel was om de belasting van 250 kg over de bak te verdelen en de overmatige spanningsconcentratie tijdens gebruik bij hoge temperaturen te verminderen.

Tussenbakontwerp
Het tweede ontwerp is de tussenbak, met een eindformaat van:
880 × 550 × 40 mm
De tray maakt gebruik van een dichte open celstructuur.

Dit ontwerp helpt bij het combineren van:

• verdeling van de belasting,

• verminderde onnodige vaste massa,

• circulatie van de ovenatmosfeer,

• toegankelijkheid voor gaskoeling,

• en structurele steun.


De geometrie is speciaal ontwikkeld voor de door de klant gewenste ovenbeladingsopstelling.

Open structuurontwerp voor stikstofkoeling
Omdat de trays worden toegepast met 3 Bar stikstofgaskoeling is een open constructieve indeling van belang.
Dankzij het opencellige ontwerp kan koelgas effectiever door de lade stromen dan een gesloten of te solide structuur.

Dit kan ondersteunen:

• meer uniforme gascirculatie,

• effectievere koeling rond belaste onderdelen,

• en verminderde onnodige obstructie in de oven.


De open structuur helpt ook het materiaalverbruik te verminderen in vergelijking met een volledig solide bak.

Ontworpen voor 250 kg per lade
De klant vroeg specifiek:
Draagvermogen van 250 kg per lade
Deze eis stond centraal bij het herontwerp.

FH® Alloy beoordeelde de draagconstructie op basis van:

• bakgeometrie,

• ondersteuning distributie,

• sectiedikte,

• materiaal,

• en bedrijfsomstandigheden bij hoge temperaturen.


R Behalve dat het getal van 250 kg alleen als een statische belasting bij kamertemperatuur werd beschouwd, werd de structuur ontwikkeld met de daadwerkelijke oventoepassing in gedachten.

Van klantfeedback tot definitief ontwerp
Dit project laat zien hoe feedback van klanten kan worden omgezet in een nieuwe engineeringoplossing.
Het proces begon met een eerder concept dat de klant te zwaar vond.

Het nieuwe ontwikkelingsproces volgde toen:
Eerdere ontwerpfeedback
↓
Nieuwe laadvereiste
↓
Bijgewerkte diktevereiste
↓
Beoordeling van de staat van de vacuümoven
↓
Structureel herontwerp
↓
Definitieve 3D-modellen
↓
Productie
↓
Laatste inspectie
↓
Levering
Dankzij deze aanpak kon FH® Alloy een nieuwe oplossing ontwikkelen in plaats van simpelweg het eerdere concept te reproduceren.

Productie
Nadat de definitieve ontwerpen waren bevestigd, ging FH® Alloy verder met de productie van:

• 1 onderbak

• 2 tussenbakken


Alle componenten zijn vervaardigd volgens de goedgekeurde technische modellen en klantvereisten.

Productie gericht op het beheersen van:

• maatnauwkeurigheid,

• structurele geometrie,

• kritische ondersteuningsgebieden,

• en algehele consistentie met het uiteindelijke ontwerp.


Laatste kwaliteitscontrole
Vóór verzending heeft FH® Alloy een eindinspectie van de voltooide trays uitgevoerd.
De inspectie omvatte:
Dimensionale inspectie
Verificatie van de hoofdafmetingen en sectiehoogtes aan de hand van de goedgekeurde tekeningen.
Structurele inspectie
Controle van de draagconstructie, steunvlakken en algehele bakgeometrie.
Uiterlijkinspectie
Beoordeling van de algehele productieconditie en oppervlaktekwaliteit.
Conformiteit tekening
Bevestiging dat de afgewerkte trays overeenkwamen met de goedgekeurde 3D-technische ontwerpen.
Nadat de inspectie was afgerond, werden de trays klaargemaakt voor verzending naar de Sloveense klant.

Projectspecificaties

Hoogtepunten van projecten
Klantfeedback-gedreven herontwerp
De nieuwe trays zijn ontwikkeld nadat de klant het vorige concept te zwaar vond.
250 kg belastingvereiste
Elke lade werd opnieuw ontworpen om te voldoen aan het vereiste draagvermogen van 250 kg.
Verhoogde structurele dikte
De uiteindelijke ontwerpen bevatten een grotere sectiedikte volgens de bijgewerkte eisen van de klant.
Toepassing van vacuümovens
De trays zijn ontworpen voor werking op 1060°C en koeling met stikstofgas op 3 bar.
Volledige projectuitvoering
FH® Alloy verzorgde het gehele proces:
Herontwerp van engineering → 3D-modellering → Productie → Inspectie → Verzending

Meer dan een standaard ovenbak
Dit project laat zien waarom op maat gemaakte ovengereedschappen niet alleen moeten worden geselecteerd op basis van materiaalkwaliteit of externe afmetingen.

Bij een succesvol dienbladontwerp moet rekening worden gehouden met:

• bedrijfstemperatuur,

• koelmethode,

• werkstukbelasting,

• dienblad eigen gewicht,

• structurele dikte,

• ondersteuning lay-out,

• en vervormingsrisico op lange termijn.


FH® Alloy combineert deze parameters bij het ontwikkelen van op maat gemaakte warmtebehandelingstools.
