FH® gelaste warmtebehandelingsarmaturen

Belangrijkste voordelen

• Precisielastechnologie
  Hybride laser-TIG-lasproces – minimale hittebeïnvloede zone, volledige penetratie en gladde spatvrije naden.
• Geen lasdruppels of spatten
  Een schoon lasproces elimineert losse lasrupsen of spatten die tijdens de verwerking op onderdelen kunnen vallen.
• Bestand tegen thermische vermoeidheid
  De spanningsarme constructie en de geoptimaliseerde lasgeometrie zijn bestand tegen scheuren tijdens honderden verwarmings- en koelcycli.
• Sterker dan gegoten
  Gelaste constructies bieden een hogere treksterkte en betere slagvastheid dan gegoten alternatieven – ideaal voor zware belastingen.
• Volledig aanpasbaar
  Elke maat, vorm of configuratie – bakken, manden, roosters, rekken, ophangsystemen en onderdeelspecifieke ontwerpen.

Lasmogelijkheden

Waarom kiezen voor FH® gelaste armaturen?

1. Precisielassen – het FH®-verschil

2. Schone werking – geen verontreiniging van onderdelen
Lasspatten, losse lasrupsen of ruwe slijpsporen kunnen tijdens het gebruik van de oven loskomen en op uw onderdelen vallen, wat oppervlaktedefecten of nabewerkingen kan veroorzaken. FH®-laser/TIG-lassen produceert schone, gladde naden die honderden cycli intact blijven.

3. Sterker dan gegoten – voor zware lasten

4. Stressverlichte constructie

• Alle FH®-gelaste armaturen voor gebruik bij hoge temperaturen (≥600°C) worden na het lassen spanningsvrij gemaakt. Dit:
• Vermindert restspanningen door lassen
• Voorkomt vervorming tijdens de eerste ovencycli
• Verlengt de levensduur bij thermische vermoeidheid



Technische specificaties

Kwaliteitscontrole
Elke FH®-gelaste armatuur ondergaat:

1. Materiaalverificatie – MTC bevestigt kwaliteit en samenstelling
2. Dimensionale inspectie – ±1 mm tolerantie op kritische afmetingen
3. Visuele lasinspectie – Geen scheuren, porositeit of spatten
4. Vlakheidscontrole – Voor trays en bodemtrays
5. Belastingstest – Op aanvraag voor zware uitvoeringen

Toepassingen
Processen:

• Verharden / Afschrikken
• Temperen
• Gloeien
• Carbureren/carbonitreren
• Gas-/plasmanitreren
• Stressverlichtend

Materiaalkwaliteitstabel:

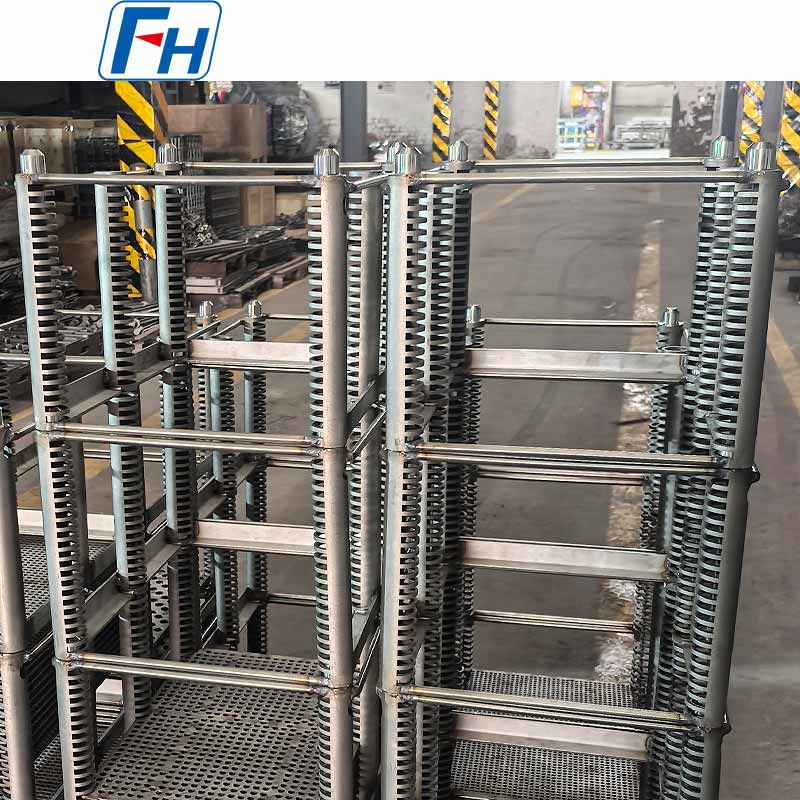

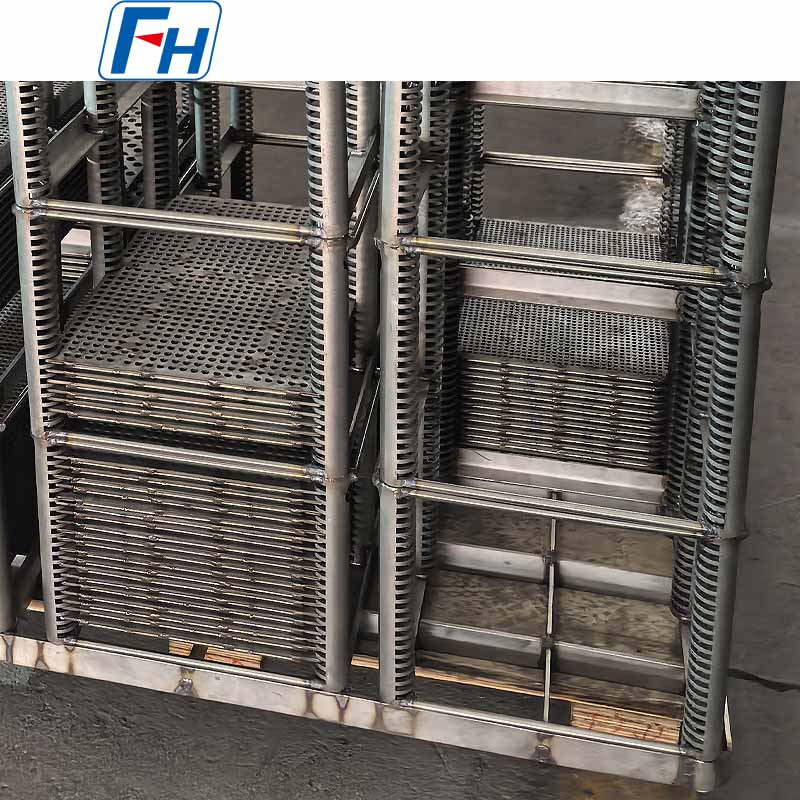

Originele foto's van FH® warmtebehandelingsarmaturen

Bestelproces

• Geef de interne diameter van de oven (of L×W), diepte en toegangsmethode op
• Deel de afmetingen van onderdelen, het maximale laadgewicht per batch en de bedrijfstemperatuur
• Specificeer de atmosfeer (carboneren, carbonitreren, gloeien, enz.)
• FH®-ingenieurs stellen een volledige 3D-indeling voor het systeemontwerp voor
• Bevestig de hoeveelheden componenten (één basisbak aantal manden)
• Productie: 15–25 werkdagen
• Levering bevat: MTC, keuringsrapporten, stapeldiagram, onderhoudshandleiding



Veelgestelde vragen:

Vraag 1: Waarom kiezen voor gelaste armaturen boven gegoten armaturen?
A: Gelaste armaturen bieden verschillende voordelen:

• Hogere sterkte – betere trek- en slagvastheid
• Snellere doorlooptijd – geen patroongieten vereist
• Gemakkelijkere reparatie – beschadigde lasnaden kunnen opnieuw worden gelast
• Geen porositeit – gegoten onderdelen kunnen interne holtes hebben
• Lagere kosten voor kleine hoeveelheden – geen investering in gereedschap


Voor complexe geometrieën of zeer grote series kan gieten nog steeds geschikt zijn – FH® biedt beide.

Vraag 2: Welke lasprocessen gebruikt FH®?
A: We gebruiken hybride laser-TIG-lassen voor de meeste warmtebehandelingsarmaturen. Laser zorgt voor diepe penetratie met minimale warmte-inbreng; TIG zorgt voor een gladde, spatvrije oppervlakteafwerking. Deze combinatie produceert de sterkste, schoonste lassen voor oventoepassingen.

Vraag 3: Hoe voorkom ik lasscheuren bij hoge temperaturen?
A: FH® voorkomt lasscheuren op drie manieren:

• Materiaalkeuze – gebruik van lasbare hittebestendige legeringen
• Voorbereiding voor het lassen – schone, goed passende verbindingen
• Spanningsverlichting na het lassen – verwijdert restspanningen vóór het eerste gebruik


Onze armaturen zijn speciaal ontworpen voor thermische cycli.

Vraag 4: Vallen er lasspatten of losse lasrupsen op mijn onderdelen?
A: Nee. FH®-laser/TIG-lassen produceert geen spatten – in tegenstelling tot elektrode- of MIG-lassen. Lasnaden zijn glad en volledig gesmolten. Er is geen slijpen na het lassen nodig, wat betekent dat er geen slijpstof of spanningsverhogers nodig zijn.

Vraag 5: Kunt u mijn bestaande gelaste armatuur repareren?
A: Ja, als de schade gelokaliseerd is. Wij kunnen:

• Gebarsten verbindingen opnieuw lassen
• Vervang beschadigde delen
• Versterk zwakke plekken


Neem contact met ons op met foto's voor een reparatiebeoordeling. Ernstig kromgetrokken of verkoolde armaturen kunnen doorgaans niet worden gerepareerd.

Vraag 6: Welke materialen kan FH® lassen voor warmtebehandelingsarmaturen?
A: Wij lassen alle gangbare warmtebehandelingsmaterialen:

• Koolstofstaal (toepassingen bij lage temperaturen)
• 310S (UNS S31008)
• 1.4828 (X15CrNiSi20-12)
• 1.4849 (X15CrNiSi25-21)
• Inconel / Ni-basislegeringen


Neem contact met ons op voor andere legeringen.

Vraag 7: Verstrekt u lasinspectierapporten?
EEN: Ja. Standaardinspectie omvat visuele en dimensionale controles. Voor kritische toepassingen kunnen wij op verzoek kleurpenetrante (PT) of radiografische (röntgen) inspectierapporten verstrekken.

Q8: Wat is uw garantie?
A: 12 maanden op fabricagefouten (lasscheuren, materiaalfouten, slecht vakmanschap). Normale slijtage, inclusief kruip, thermische vermoeidheid en aantasting van de atmosfeer, valt niet onder de dekking; deze worden in de loop van de tijd verwacht. Alle armaturen worden vóór verzending geïnspecteerd.

Vraag 9: Hoe plaats ik een bestelling voor een op maat gemaakt gelast armatuur?
A: Eenvoudig proces:

1. Stuur ons uw onderdeeltekeningen, ovenafmetingen en procesdetails
2. FH® zorgt binnen 48 uur voor een CAD-ontwerp en offerte
3. Ontwerp goedkeuren en bestelling plaatsen
4. Productie: 10–20 werkdagen
5. Levering met MTC en keuringsrapport
