Op maat gemaakte carburatieovenbasisbakken voor het blussen van olie | FH®-legering

Op maat gemaakte heavy-duty basisplaten voor warmtebehandeling voor een Poolse klant
Casestudy van klanten | Technisch ontwerp, productie en levering
Klantlocatie: Polen
Product: Op maat gemaakte warmtebehandelingsbasisbakken
Toepassing: Carbureren en olie blussen
Ontworpen maten:

• 1400 × 1600 × 70 mm

• 1400 × 2200 × 70 mm


Maximale procestemperatuur: 1000°C
Olie blussen temperatuur: Ongeveer. 100°C
Ovenbelasting: Tot 2,8 ton, afhankelijk van de ovengrootte
Serviceomvang: Technisch ontwerp Productie Levering
Fabrikant: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®-legering)

Projectoverzicht
FH® Alloy voltooide een op maat gemaakt warmtebehandelingsbasistrayproject voor een klant in Polen.
In tegenstelling tot een conventionele build-to-print-opdracht beschikte de klant niet over voltooide traytekeningen. In plaats daarvan verstrekten ze de bedrijfsomstandigheden van de belangrijkste oven, de laadafmetingen, het warmtebehandelingsproces en de vereiste ovenbelasting.
Op basis van deze technische input was FH® Alloy verantwoordelijk voor het ontwikkelen van de trayconstructies, het voorbereiden van de technische tekeningen, het vervaardigen van de eindproducten en het regelen van de verzending.
Voor dit project zijn twee hoofdformaten ontwikkeld:

• 1400 × 1600 × 70 mm

• 1400 × 2200 × 70 mm


De bakken zijn ontworpen voor een veeleisend carburatieproces bij temperaturen tot 1000°C, gevolgd door onderdompeling in blusolie van ongeveer 100°C.

Bedrijfsomstandigheden van de klant
De klant heeft FH® Alloy de volgende toepassingsgegevens aangeleverd.

Klantuitdaging: geen voltooide tekening
Eén van de belangrijkste kenmerken van dit project was dat de Poolse klant geen bestaande productietekening aanleverde.

De klant leverde voornamelijk:

• afmetingen van de ovenlading,

• carburerende temperatuur,

• uitdovende omstandigheden,

• verwachte ovenbelasting,

• vereiste bakafmetingen,

• en functionele eisen voor verwijderbare kolommen.


FH® Alloy moest daarom deze bedrijfsparameters omzetten in een praktische en produceerbare traystructuur.
Dit vereiste technische evaluatie in plaats van eenvoudig dimensionaal kopiëren.

Technische uitdaging: thermisch fietsen van groot formaat, zware belasting
De trays waren relatief groot, vooral de versie van 1400 x 2200 x 70 mm.
Grote ovenplaten die onder zware belasting en bij hoge temperaturen werken, hebben te maken met verschillende technische risico's.

Vervorming bij hoge temperaturen
Bij carbureringstemperaturen die de 1000°C benaderen, neemt de mechanische sterkte van hittebestendige legeringen af vergeleken met kamertemperatuur.
Als de draagstructuur niet goed is ontworpen, kan de lade last krijgen van:

• verzakken,

• draaien,

• lokale vervorming,

• of permanente dimensionale vervorming.


Voor een bak zo groot als 1400 × 2200 mm wordt dit vooral belangrijk.

Zware ovenlading
Volgens de bedrijfsinformatie van de klant kunnen de laadomstandigheden van de oven het volgende bereiken:

• 2,8 ton voor de ovenconfiguratie van 2200 × 1400 mm

• ongeveer 2 ton voor de configuratie van 1600 × 1400 mm


De klant gaf ook aan dat de vereisten voor het laden van de trays in bepaalde toepassingen dicht bij de algehele beladen toestand van de oven zouden kunnen liggen.
Dit vereiste dat het ontwerp van de bak een effectieve verdeling van de last over een groot oppervlak mogelijk maakte.

Snelle temperatuurverandering tijdens het blussen van olie
De warmtebehandelingscyclus omvat:
Opkolen tot 1000°C → Olieafschrikken op ongeveer 100°C
Dit betekent een aanzienlijk temperatuurverschil.
Herhaalde blootstelling aan deze cycli kan leiden tot:

• thermische spanning,

• thermische vermoeidheid,

• vervorming,

• spanningsconcentratie rond gewrichten,

• en geleidelijke structurele achteruitgang.


De traystructuur moest daarom rekening houden met zowel statische belasting als herhaalde thermische cycli.

FH® legering technisch ontwerp
FH® Alloy ontwikkelde twee op maat gemaakte bakconstructies op basis van de ovenafmetingen en belastingsomstandigheden van de klant.

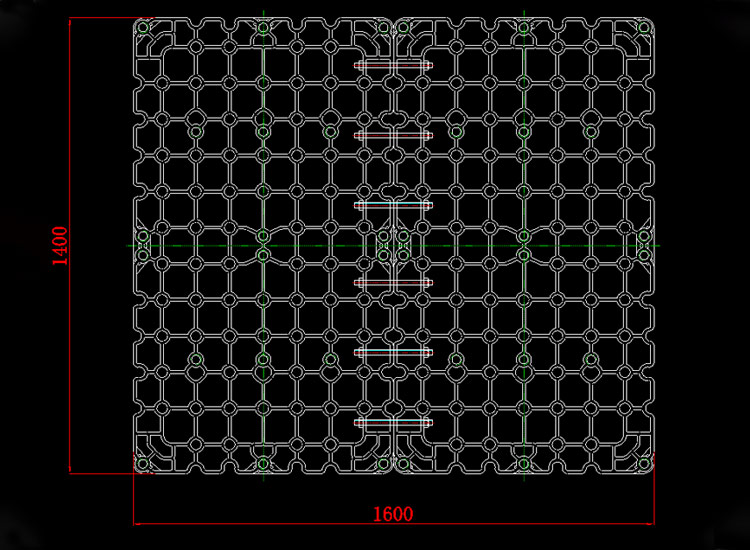

Basisbak van 1400 × 1600 × 70 mm
De eerste lade is ontworpen met totale afmetingen van:
1400 × 1600 × 70 mm
De structuur maakt gebruik van een herhaalde dragende lay-out van het rastertype om de belasting over het bakoppervlak te verdelen.
Het ontwerp omvat ook strategisch geplaatste verbindings- en steunposities, zodat de lade indien nodig kan samenwerken met verwijderbare verticale kolommen.
De belangrijkste ontwerpdoelstellingen waren onder meer:

• stijfheid bij hoge temperaturen,

• verdeling van de belasting,

• verminderde niet-ondersteunde overspanning,

• compatibiliteit met verwijderbare kolommen,

• en praktisch ovenladen.

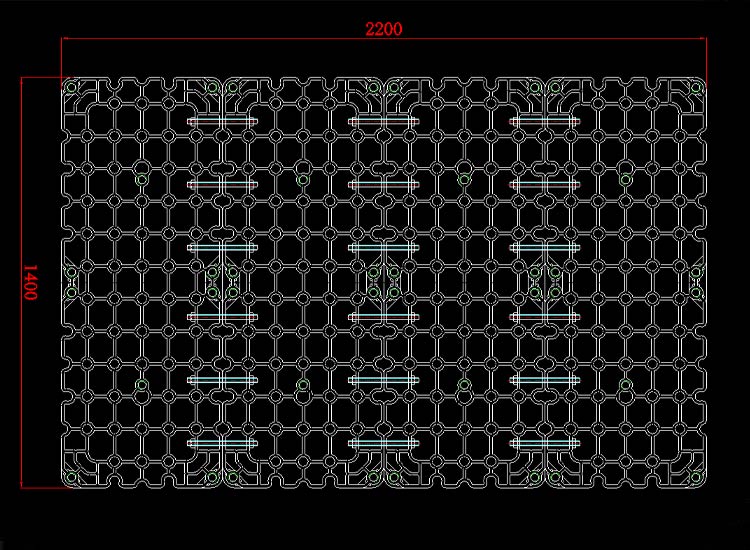

Basisbak van 1400 × 2200 × 70 mm
Het tweede ontwerp was een groter dienblad:
1400 × 2200 × 70 mm
Door de toegenomen lengte werd structurele controle nog belangrijker.
De uiteindelijke tekening bevatte meerdere structurele secties en versterkende verbindingen om de stabiliteit over het grotere werkgebied te behouden.
De 2200 mm-versie is ontwikkeld voor ovenomstandigheden met belastingen tot ongeveer 2,8 ton.
De technische focus omvatte:

• het beheersen van vervorming over grote overspanningen,

• het verbeteren van de lastoverdracht,

• het verdelen van de spanning over de structuur,

• en het onderhouden van praktische bediening en montage.


Structuurel ontwerp van het rastertype
Beide trayconcepten maken gebruik van een open rasterstructuur.
Dit type structuur biedt verschillende voordelen bij warmtebehandelingstoepassingen.
Verbeterde belastingverdeling
De onderling verbonden steunribben helpen bij het overbrengen van belastingen over meerdere structurele paden in plaats van de spanning in een klein aantal onderdelen te concentreren.
Verminderd eigengewicht
Een open structuur zorgt voor een hoge structurele efficiëntie zonder de hele bak onnodig stevig en zwaar te maken.
Betere procescirculatie
Door de open geometrie kunnen de ovenatmosfeer en de blusmedia effectiever door de bak bewegen.
Beheer van thermische expansie
Een goed ontworpen roosterstructuur kan helpen bij het opvangen van thermische uitzetting tijdens herhaalde verwarmings- en koelcycli.

Verwijderbaar kolomontwerp
De klant vroeg specifiek:

• Kolommen die afhankelijk van de belasting eenvoudig kunnen worden verwijderd.


FH® Alloy heeft daarom de montageposities van de kolommen in het bakontwerp opgenomen.
Hierdoor kan de klant het armatuur configureren volgens verschillende belastingsvereisten.
Wanneer extra verticale ondersteuning nodig is, kunnen kolommen op aangewezen posities worden geïnstalleerd.
Wanneer de productieopstelling dit niet nodig heeft, kunnen de kolommen worden verwijderd.
Dit zorgt voor meer flexibiliteit vergeleken met een volledig vaste armatuurstructuur.

Ontwerp gebaseerd op werkelijke ovenbelasting
Een belangrijke overweging bij dit project was dat verschillende ovengroottes verschillende laadcapaciteiten hadden.
Bijvoorbeeld:
2200 × 1400 Oven
Geschatte ovenbelasting:
2,8 ton
1600 × 1400 Oven
Geschatte ovenbelasting:
2 ton
In plaats van exact dezelfde structuur te gebruiken voor elke ovengrootte, evalueerde FH® Alloy de relatie tussen:
Formaat lade Ovenbelasting Ondersteuningspositie Omstandigheden bij hoge temperaturen
en ontwikkelde de ontwerpen dienovereenkomstig.

Van bedrijfsparameters tot definitieve technische tekeningen
Dit project volgde een compleet engineeringproces.
Klantoveninformatie
↓
Beoordeling van het warmtebehandelingsproces
↓
Analyse van laadvereisten
↓
Structurele conceptontwikkeling
↓
Verwijderbare kolompositionering
↓
Technische tekening
↓
Productie
↓
Inspectie
↓
Verzending
De klant leverde de ovenomstandigheden in plaats van voltooide tekeningen, en FH® Alloy zette deze vereisten om in twee productieklare basisplaatontwerpen.

Projectspecificaties

Waarom dit project anders is dan build-to-print-productie
Veel projecten voor warmtebehandelingsarmaturen beginnen met een volledige klanttekening.
Dit project niet.
De Poolse klant leverde proces- en oveninformatie, terwijl FH® Alloy de verantwoordelijkheid op zich nam om deze vereisten om te zetten in een werkbare technische oplossing.
Het project demonstreert daarom het vermogen van FH® Alloy op het gebied van:

• applicatieanalyse,

• structurele ontwikkeling,

• groot formaat dienbladontwerp,

• zwaarbelaste armatuurtechniek,

• verwijderbaar steunontwerp,

• tekening voorbereiding,

• productie,

• en definitieve levering.


Deze mogelijkheid is vooral waardevol voor klanten die de omstandigheden van hun oven kennen, maar nog geen definitieve opspantekening hebben.

Op maat gemaakt warmtebehandelingsbakontwerp van FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®-legering) designs and manufactures customized heat treatment tooling for demanding industrial furnace applications.
Ons assortiment omvat:

• Basisplaten voor warmtebehandeling

• Carburerende ovenschalen

• Olie-quench-armaturen

• Warmtebehandelingsmanden

• Ovenarmaturen

• Continu ovengereedschap

• Vacuümovenarmaturen

• Pitovenarmaturen

• Op maat gemaakte hittebestendige legeringscomponenten


Klanten kunnen volledige tekeningen of basistechnische informatie verstrekken, zoals:
Ovengrootte Temperatuur Belasting Warmtebehandelingsproces Koelmethode Werkstukinformatie
FH® Alloy kan het project vervolgens ondersteunen, van technisch ontwerp tot en met productie.

Een op maat gemaakte ovenbak voor zwaar gebruik nodig?
Als uw bestaande ovenbak vervormt onder omstandigheden van hoge temperatuur of zware belasting, of als u ovenparameters heeft maar geen voltooide opspantekening, kan FH® Alloy helpen bij het ontwikkelen van een oplossing op maat.
Geef voor technische evaluatie het volgende op:

• soort oven,

• afmetingen van de ovenlading,

• maximale werktemperatuur,

• warmtebehandelingsproces,

• blusmethode,

• ovenbelasting,

• werkstukgewicht,

• vereiste bakafmetingen,

• kolom- of stapelvereisten,

• en bestaande armatuurfoto's, indien beschikbaar.


FH® Alloy ondersteunt op maat gemaakte ovengereedschappen, van technisch ontwerp tot voltooide productie en levering.
