HU U-vormige stralingsbuis – Ø152,4 × Ø142,8 × 2154,24 mm

Op maat gemaakte stralingsbuisconstructie met grote diameter voor industriële ovens | FH®-legering
FH®-legering produceert HU U-vormige stralingsbuizen voor industriële ovens, warmtebehandelingsovens en indirecte verwarmingssystemen op hoge temperatuur.

Deze op maat gemaakte stralingsbuis is vervaardigd uit een hittebestendige HU-legering met een buisspecificatie van Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

De U-vormige structuur met grote diameter zorgt voor een groter stralingsverwarmingsoppervlak terwijl een compacte opstelling voor de installatie van de oven behouden blijft. Het product kan ook compleet geleverd worden met hoge temperatuur isolatieblokken, montagebasisplaten en op maat gemaakte installatiecomponenten.

FH® Alloy ondersteunt OEM-productie volgens klanttekeningen, ovenafmetingen, bedrijfsomstandigheden en vervangingsvereisten.

Productspecificaties

Afmetingen U-vormige stralingsbuis
De belangrijkste specificatie van deze stralingsbuis is:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – Buitendiameter: Ø152,4 mm

• ID – Binnendiameter: Ø142,8 mm

• Nominale wanddikte: 4,8 mm

• L – Lengte: 2154,24 mm


Andere structurele afmetingen kunnen worden aangepast, waaronder:

• C – Hartafstand

• H – Totale hoogte

• R – U-buigradius

• Rechte beenlengte

• Afmetingen montageplaat

• Posities van montagegaten

• Afmetingen isolatieblok

• Afmetingen inlaat-/uitlaataansluiting


Alle afmetingen kunnen worden vervaardigd volgens klanttekeningen of bestaande ovenafmetingen.

HU hittebestendige legering
HU is een hittebestendige gietlegering met een hoog chroom- en nikkelgehalte die gewoonlijk wordt gebruikt voor componenten die in industriële omgevingen met hoge temperaturen werken.

Voor stralingsbuistoepassingen biedt HU-materiaal kenmerken zoals:

• Goede sterkte bij hoge temperaturen

• Goede oxidatieweerstand

• Stabiele prestaties tijdens langdurige thermische blootstelling

• Geschikte weerstand tegen herhaalde verwarmings- en koelcycli

• Goede structurele stabiliteit voor industriële oventoepassingen


De daadwerkelijke serviceprestaties van een stralingsbuis zijn afhankelijk van meer dan alleen de materiaalkwaliteit. Er moet ook rekening worden gehouden met de bedrijfstemperatuur, de ovenatmosfeer, de branderomstandigheden, de thermische cycli, de buisgeometrie en de werkingspraktijken van de oven.

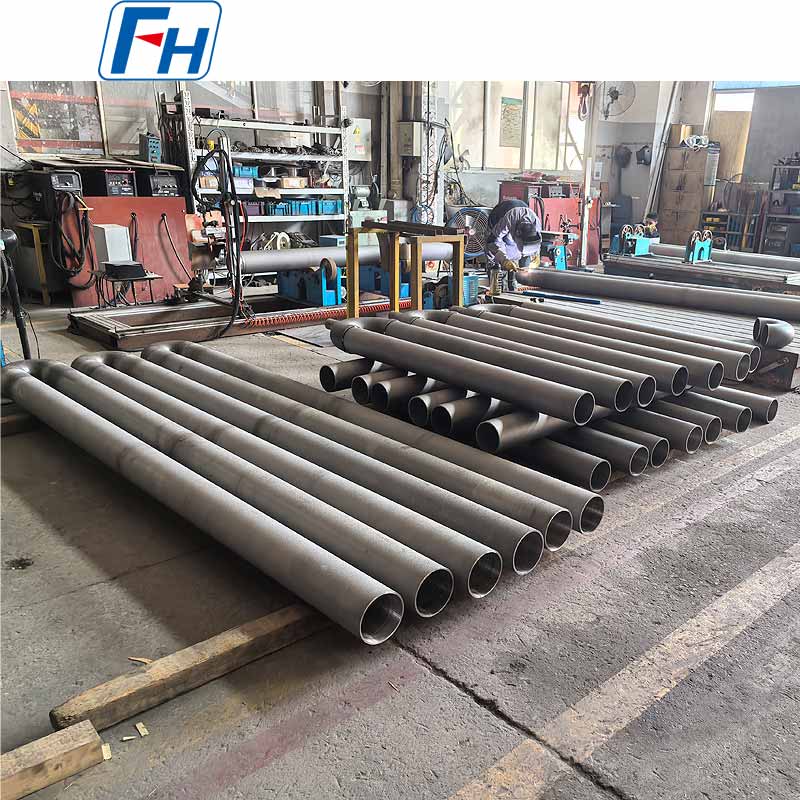

U-vormige structuur met grote diameter
Met een buitendiameter van Ø152,4 mm is dit product ontworpen als een relatief grote U-vormige stralingsbuis voor industriële ovensystemen die een aanzienlijk stralingsverwarmingsoppervlak vereisen.
De constructie bestaat uit twee lange evenwijdige buisdelen, verbonden door een U-bocht.

Deze configuratie biedt:

• Verlengd stralingsverwarmingspad

• Groot verwarmingsoppervlak

• Compacte ovenopstelling

• Stabiele indirecte verwarming

• Flexibel ontwerp op hartafstand

• Aanpasbaarheid aan verschillende ovenindelingen


Vergeleken met een eenvoudige rechte stralingsbuis maakt het U-vormige ontwerp een langer warmteoverdrachtspad mogelijk binnen een beperkte installatieruimte.

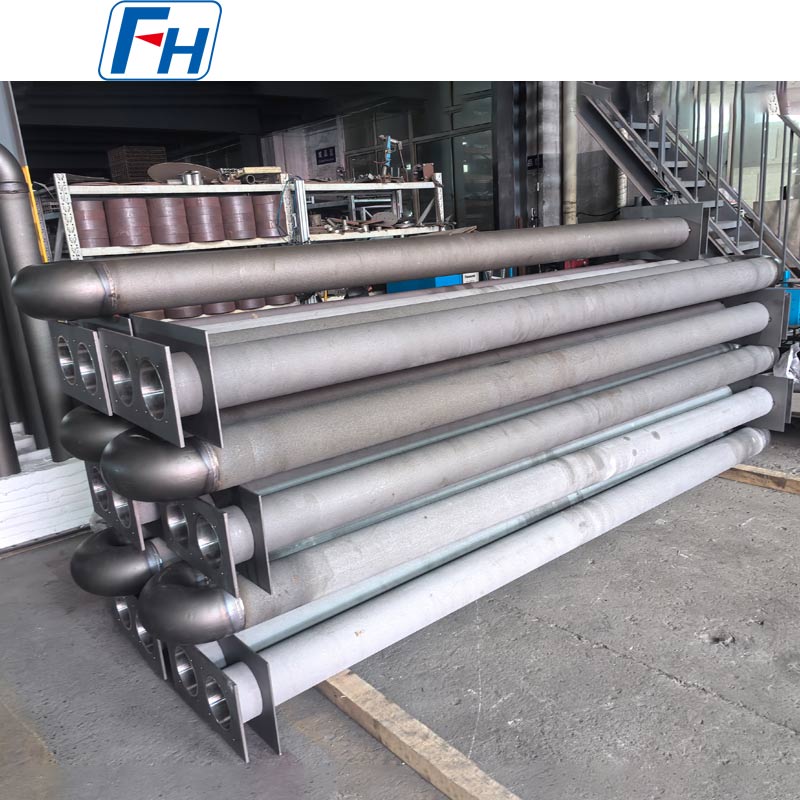

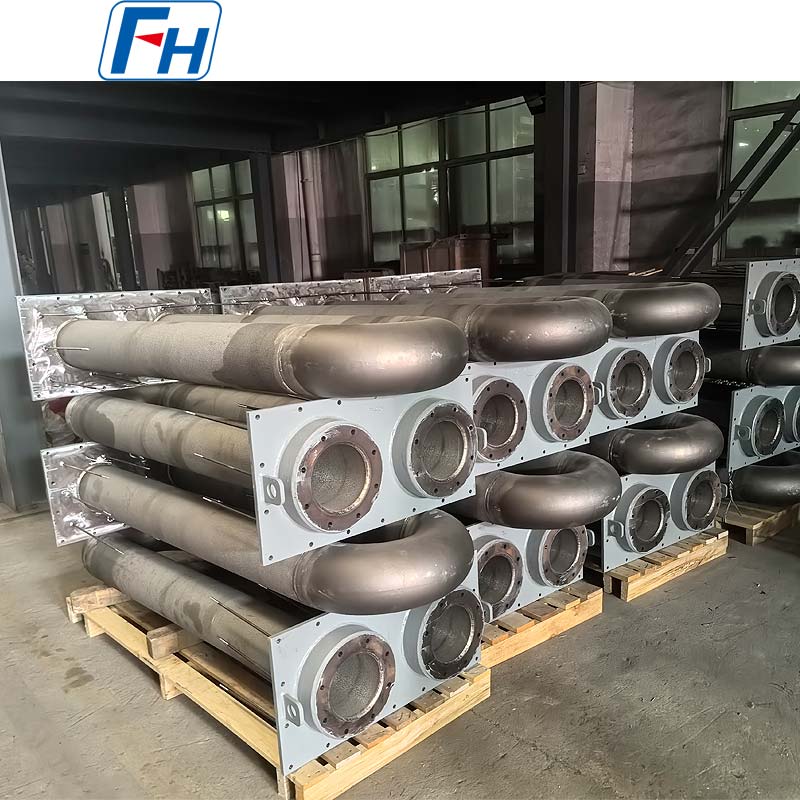

Volledige isolatie- en montagemontage
Zoals weergegeven in deze productconfiguratie kan de stralingsbuis worden geleverd samen met isolatieblokken voor hoge temperaturen en een metalen montagebasisplaat.
Deze complete montage vereenvoudigt de installatie en vervanging.

Op maat gemaakte componenten kunnen het volgende omvatten:

• Dikte van isolatieblokken

• Afmetingen isolatieblok

• Grootte van de basisplaat

• Dikte van de basisplaat

• Aantal montagegaten

• Posities van montagegaten

• Buisafstand

• Ondersteunende structuur


Voor ovenbouwers en vervangingsprojecten kan FH® Alloy de complete montage verzorgen in plaats van alleen de kale stralingsbuis te leveren.

Indirecte ovenverwarming
U-vormige stralingsbuizen worden veel gebruikt in industriële ovens waar de verwarmingsbron of verbrandingsgassen gescheiden moeten blijven van de werkkamer van de oven.
Warmte die in de buis wordt gegenereerd, wordt door de buiswand overgebracht en naar de ovenbelasting uitgestraald.

Deze verwarmingsregeling kan helpen zorgen voor:

• Gecontroleerde ovenatmosfeer

• Verminderd direct vlamcontact

• Stabiele warmteverdeling

• Meer uniforme oventemperatuur

• Betrouwbare continue verwarmingsprestaties


Typische toepassingen
HU U-vormige stralingsbuizen kunnen worden toegepast in:

• Warmtebehandelingsovens

• Gloeiovens

• Hardingsovens

• Temperovens

• Carburerende ovens

• Continue ovens

• Rolhaardovens

• Ovens met beschermende atmosfeer

• Staalverwerkingslijnen

• Industriële verwarmingsapparatuur


Deze specificatie is met name geschikt voor systemen die lange U-vormige stralingsbuizen met een grote diameter vereisen voor indirecte verwarming op hoge temperatuur.

Productieproces
Afhankelijk van de technische tekening kan het productieproces het volgende omvatten:
Materiaalvoorbereiding → Buisproductie → U-bocht / elleboogfabricage → Assemblage → Lassen → Machinale bewerking → Montageplaatfabricage → Isolatiemontage → Dimensionale inspectie → Eindinspectie

De belangrijkste productiecontroles omvatten:

• Buiten- en binnendiameter

• Wanddikte

• Rechtheid van de buis

• Centrum afstand

• Buiggeometrie

• Laskwaliteit

• Totale afmetingen

• Uitlijning van de montageplaat

• Isolatiemontage past


Nauwkeurige maatvoering is vooral belangrijk voor een stralingsbuis met een lengte van 2154,24 mm, omdat de uitlijning van de installatie rechtstreeks van invloed is op de montage en de serviceprestaties van de oven.

Belangrijkste productvoordelen
HU hittebestendige legering
Ontworpen voor veeleisende industriële ovenomgevingen.
Grote Ø152,4 mm diameter
Biedt een aanzienlijk stralingsverwarmingsoppervlak.
2154,24 mm buislengte
Geschikt voor grote industriële oveninstallaties.
Nominale wanddikte 4,8 mm
Berekend op basis van de opgegeven Ø152,4 mm buitendiameter en Ø142,8 mm binnendiameter.
Volledige montagelevering
Verkrijgbaar met isolatieblokken, grondplaten en montagecomponenten.
Aangepaste techniek
Middenafstand, buigradius, montagestructuur en andere afmetingen kunnen worden aangepast.
Vervanging productie
Bestaande stralingsbuissamenstellen kunnen worden gereproduceerd volgens tekeningen, monsters of gemeten afmetingen.

Kwaliteitscontrole
Afhankelijk van de projectvereisten kan de inspectie het volgende omvatten:

• Materiaalverificatie

• Inspectie van de chemische samenstelling

• Inspectie van de buitendiameter

• Inspectie van de binnendiameter

• Wanddikte measurement

• Inspectie van de totale lengte

• Inspectie op hartafstand

• Buiggeometrie inspection

• Lasinspectie

• Inspectie van montageplaten

• Eindinspectie van de montage


Aanvullende inspectie-eisen kunnen voorafgaand aan de productie worden overeengekomen.

Waarom kiezen voor FH®-legering?
FH® Alloy is gespecialiseerd in op maat gemaakte hittebestendige legeringscomponenten voor industriële ovens en warmtebehandelingsapparatuur.

Ons assortiment stralingsbuizen omvat:

• HU U-vormige stralingsbuizen

• Cr25Ni35 U-vormige stralingsbuizen

• P-type stralingsbuizen

• I-type stralingsbuizen

• Rechte stralingsbuizen

• Gasgestookte stralingsbuizen

• Speciaal gevormde stralingsbuizen

• Op maat gemaakte stralingsbuisconstructies


Wij vervaardigen ook ovenrollen, centrifugaalgietbuizen, warmtebehandelingsarmaturen, ovenplaten, ovenmanden en andere op maat gemaakte ovencomponenten.

Vraag een offerte aan
Voor een nauwkeurige offerte, gelieve te vermelden:

1. Technische tekening

2. Materiaalkwaliteit

3. Buitendiameter

4. Binnendiameter of wanddikte

5. Totale lengte

6. Centrum afstand

7. U-buigradius

8. Afmetingen montageplaat

9. Bedrijfstemperatuur

10. Oven sfeer

11. Benodigde hoeveelheid


Stuur uw tekening of bestaande stralingsbuisspecificaties naar FH® Alloy voor technische beoordeling en offerte.
