Aangepaste P-type stralingsbuis voor industriële ovens

Hittebestendige gelegeerde stralingsbuisconstructie | Aangepaste montageplaat en aansluitingen | FH®-legering
FH®-legering produceert op maat gemaakte P-type stralingsbuizen voor industriële ovens en warmtebehandelingsapparatuur en levert complete stralingsbuisconstructies volgens klanttekeningen, ovenafmetingen, bedrijfstemperatuur, atmosfeer en brandersysteemvereisten.

De P-vormige configuratie combineert lange rechte stralingssecties met retourbochten, waardoor een verlengd verwarmingspad ontstaat binnen een relatief compacte ovenruimte.

Dit type stralingsbuis is geschikt voor industriële verwarmingssystemen die indirecte verwarming, gecontroleerde ovenatmosfeer, stabiele warmteverdeling en aangepaste ovenintegratie vereisen.

Productoverzicht

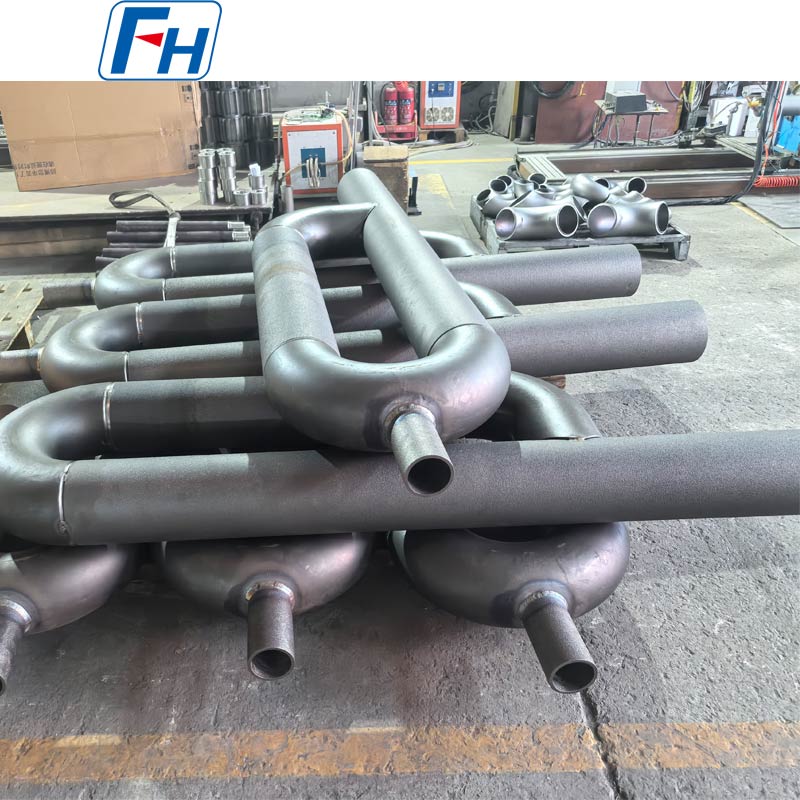

Een P-type stralingsbuis maakt gebruik van meerdere rechte buissecties en retourbochten om een continu verwarmingspad te vormen.
Vergeleken met een conventionele rechte stralingsbuis kan de P-type structuur een langer stralingsoppervlak bieden terwijl de installatie compact blijft.
Het getoonde product kan als compleet geheel worden vervaardigd, inclusief:

• Belangrijkste stralingsbuissecties

• Retour bochten

• Montageplaat

• Aansluiting aan branderzijde

• Uitlaat/uitlaat aansluiting

• Ondersteunende componenten

• Aangepaste installatie-interfaces


FH® Alloy ondersteunt zowel nieuwe ovenprojecten als de productie van vervangende stralingsbuizen.

Typische specificaties

Afmetingen P-type stralingsbuis
Elke P-type stralingsbuis kan worden vervaardigd volgens de ovenindeling van de klant.

Typische dimensionale parameters zijn onder meer:

• OD – Buitendiameter buis

• WT – Wanddikte

• L – Totale lengte

• C – Hartafstand

• R – Retourbuigradius

• W – Totale breedte

• Montageplaat dimensions

• Diameter aansluitbuis

• Verbindingslengte

• Afmetingen montagegat

• Afmetingen branderinterface


Tekeningreferentie

• OD = Buitendiameter

• WT = Wanddikte

• L = Totale lengte

• C = Middenafstand

• R = Buigradius


Alle afmetingen kunnen worden aangepast aan de hand van klanttekeningen, monsters of bestaande ovenafmetingen.

P-vormige multi-pass structuur
Het belangrijkste verschil tussen een P-type stralingsbuis en een conventionele rechte stralingsbuis is de retourstroomgeometrie.
Meerdere rechte secties zijn verbonden door gebogen retoursecties, waardoor een langer intern stroompad ontstaat.
Dit ontwerp kan bieden:

• Groter stralingsverwarmingsoppervlak

• Langer verwarmingspad

• Compacte installatieopstelling

• Flexibele ovenindeling

• Stabiele warmteoverdracht

• Op maat gemaakte brander- en uitlaatopstelling


De exacte geometrie van het P-type moet worden ontworpen op basis van de daadwerkelijke oven, in plaats van voor elke toepassing één standaardafmeting te gebruiken.

Hittebestendige legeringsmaterialen
Materiaalkeuze is van cruciaal belang voor de levensduur van stralingsbuizen.
FH® Alloy kan P-type stralingsbuizen vervaardigen met behulp van verschillende hittebestendige materialen, waaronder:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni hittebestendige legeringen

• Hittebestendige legeringen met een hoog Ni-gehalte

• Op nikkel gebaseerde legeringen voor hoge temperaturen

• Andere door de klant gespecificeerde kwaliteiten


Bij de materiaalkeuze moet rekening worden gehouden met:

• Bedrijfstemperatuur

• Oven sfeer

• Branderomstandigheden

• Thermische cyclusfrequentie

• Oxidatie omstandigheden

• Wanddikte van de buis

• Vereiste levensduur


Als het materiaal niet gespecificeerd is, kan FH® Alloy ondersteuning bieden bij de materiaalkeuze op basis van de werkelijke bedrijfsomstandigheden van de oven.

Ontworpen voor indirecte ovenverwarming
Stralingsbuizen van het P-type worden vaak gebruikt waar de brandervlam en de verbrandingsgassen gescheiden moeten blijven van de werkkamer van de oven.
Warmte wordt overgedragen door de wand van de stralingsbuis en uitgestraald naar de werkstukken in de oven.
Deze regeling kan helpen zorgen voor:

• Gecontroleerde ovenatmosfeer

• Verminderd direct vlamcontact

• Stabielere verwarming

• Uniforme temperatuurverdeling

• Betrouwbare continue werking


Aangepaste montageplaat en aansluitingen

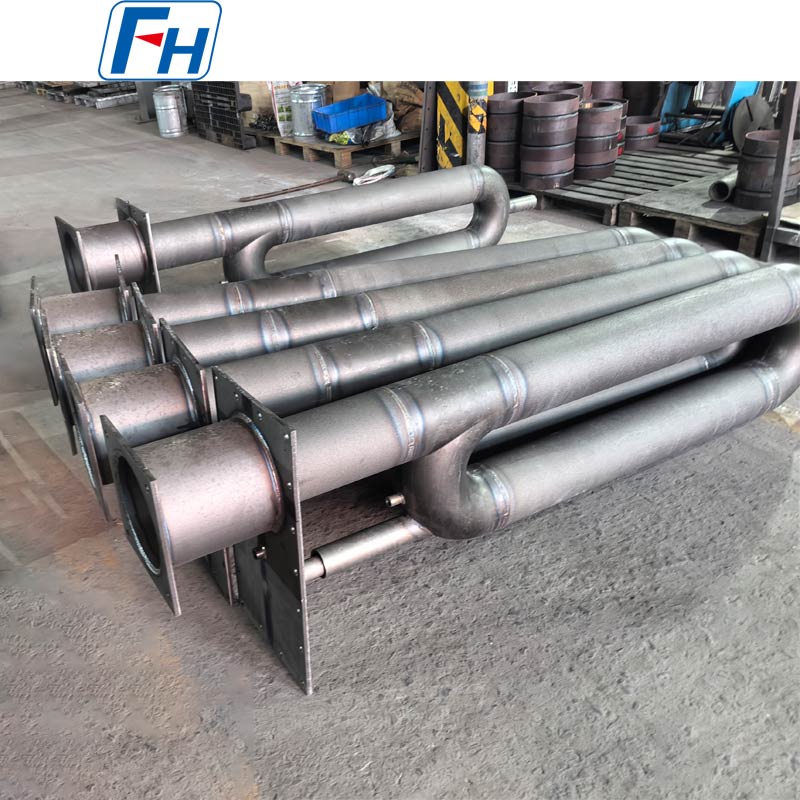

De getoonde P-type stralingsbuis maakt gebruik van een op maat gemaakte montageplaat en eindverbindingsstructuur.
FH® Alloy kan het volgende aanpassen:

• Montageplaat width and height

• Plaatdikte

• Aantal montagegaten

• Gatdiameter en positie

• Brander aansluiting

• Uitlaat aansluiting

• Diameter aansluitbuis

• Ondersteunende structuur

• Installatierichting


Hierdoor kan de volledige montage overeenkomen met de bestaande oveninterface van de klant.

Typische toepassingen
P-type stralingsbuizen worden veel gebruikt in:

• Warmtebehandelingsovens

• Gloeiovens

• Hardingsovens

• Temperovens

• Carburerende ovens

• Continue ovens

• Rolhaardovens

• Ovens met beschermende atmosfeer

• Staalverwerkingslijnen

• Industriële verwarmingssystemen


Ze zijn bijzonder geschikt voor toepassingen die een lang stralingsverwarmingspad vereisen binnen een beperkte ovenruimte.

Productieproces
Afhankelijk van het ontwerp kan de productie het volgende omvatten:
Materiaalvoorbereiding → Buisproductie → Voorbereiding van rechte secties → Fabricage van retourbuigen → Assemblage → Lassen → Fabricage van montageplaten → Bewerking → Dimensionale inspectie → Oppervlaktereiniging → Eindinspectie

De belangrijkste productiecontroles omvatten:

• Rechtheid van de buis

• Consistentie van de wanddikte

• Buiggeometrie

• Centrum afstand

• Laskwaliteit

• Uitlijning van de verbinding

• Montageplaat accuracy

• Algemene maattolerantie


Voor complexe P-type constructies is het vooral belangrijk dat de juiste uitlijning tussen meerdere buissecties behouden blijft.

Belangrijkste voordelen
Uitgebreid verwarmingspad
De P-vormige structuur zorgt voor een langer stralingspad dan een eenvoudige rechte buis.
Compacte ovenindeling
Binnen een beperkt oveninstallatiegebied kunnen meerdere buissecties worden aangebracht.
Aangepaste hittebestendige materialen
Materiaal kan worden geselecteerd op basis van oventemperatuur en atmosfeer.
Volledige assemblageproductie
Buisprofielen, bochten, montageplaten en verbindingsconstructies kunnen als één geheel worden geleverd.
Op tekeningen gebaseerde productie
Geschikt voor sterk op maat gemaakte industriële ovenprojecten.
Vervanging productie
Bestaande P-type stralingsbuizen kunnen worden gereproduceerd aan de hand van tekeningen, monsters, foto's of maatmetingen.

Kwaliteitscontrole
Afhankelijk van de eisen van de klant kan de inspectie het volgende omvatten:

• Materiaalverificatie

• Analyse van de chemische samenstelling

• Dimensionale inspectie

• Meting van de wanddikte

• Inspectie van buigafmetingen

• Centrum afstand inspection

• Lasinspectie

• Montageplaat inspection

• Inspectie van de aansluitafmetingen

• Eindinspectie van de montage


Speciale inspectie-eisen kunnen vóór de productie worden overeengekomen.

Waarom kiezen voor FH®-legering?
FH® Alloy is gespecialiseerd in op maat gemaakte hittebestendige legeringscomponenten voor industriële ovens en warmtebehandelingsapparatuur.
Ons assortiment stralingsbuizen omvat:

• P-type stralingsbuizen

• U-vormige stralingsbuizen

• I-type stralingsbuizen

• Rechte stralingsbuizen

• Gasgestookte stralingsbuizen

• Speciaal gevormde stralingsbuizen

• Op maat gemaakte stralingsbuisconstructies


Wij vervaardigen ook:

• Ovenrollen

• Centrifugaal gegoten buizen

• Warmtebehandelingsarmaturen

• Ovenschalen

• Ovenmanden

• Op maat gemaakte hittebestendige ovencomponenten


FH® Alloy ondersteunt OEM-productie, op tekeningen gebaseerde productie, vervangingsprojecten en aangepaste legeringsselectie voor internationale klanten.

Vraag een offerte aan
Voor een nauwkeurige prijsopgave voor uw P-type stralingsbuis, gelieve het volgende te verstrekken:

1. Technische tekening of schets

2. Buitendiameter buis

3. Wanddikte

4. Totale afmetingen

5. Centrum afstand

6. Afmetingen retourbocht

7. Materiaalkwaliteit

8. Montageplaat dimensions
9. Details brander-/afzuigaansluiting

10. Bedrijfstemperatuur

11. Oven sfeer

12. Benodigde hoeveelheid


Stuur uw tekening of bestaande stralingsbuisspecificaties naar FH® Alloy voor technische beoordeling en offerte.

Veelgestelde vragen
Vraag 1: Kunt u P-type stralingsbuizen vervaardigen volgens onze tekening?
Ja. FH® Alloy is gespecialiseerd in productie op maat op basis van klanttekeningen, monsters en ovenafmetingen.

Vraag 2: Wat is het verschil tussen stralingsbuizen van het P-type en het U-type?
Een stralingsbuis van het U-type bestaat normaal gesproken uit twee parallelle hoofdbenen die met elkaar zijn verbonden door één retourbocht. Een stralingsbuis van het P-type maakt gebruik van een complexere retourstroomopstelling met meerdere secties, waardoor een langer verwarmingspad in de oven mogelijk is.

Vraag 3: Kan de montageplaat worden aangepast?
Ja. Plaatafmetingen, dikte, montagegaten, aansluitopeningen en inbouwposities kunnen allemaal worden vervaardigd volgens de oventekening.

Vraag 4: Welke materialen kunnen worden gebruikt?
Beschikbare opties zijn onder meer 1.4848, 1.4849, 1.4852, 2.4879, legeringen met hoog Cr/hoog Ni, legeringen op nikkelbasis en andere door de klant gespecificeerde hittebestendige kwaliteiten.

Vraag 5: Kunt u vervangende P-type stralingsbuizen vervaardigen?
Ja. Bestaande producten kunnen worden gereproduceerd aan de hand van tekeningen, monsters, foto's of gemeten afmetingen.

Vraag 6: Kunt u de volledige stralingsbuisconstructie leveren?
Ja. FH® Alloy kan de buissecties, retourbochten, montageplaat, verbindingen en gerelateerde structurele componenten als een compleet geheel vervaardigen.
