FH® Cr25Ni20 gecombineerde warmtebehandelingsoplaadmand voor zoutbad-rolhaardoven

FH® Zoutbadoven Gecombineerde laadmanden

Belangrijkste voordelen

• madulair/combinatieontwerp
  In elkaar grijpende basis, zijwanden, verdelers en ophangframes – configureer meerdere mandformaten met één set componenten.
• Zoutbadspecifiek ontwerp
  Geoptimaliseerd open gebied voor snelle zoutafvoer bij het optillen uit de oven – minimaliseert de zoutafvoer en sleepverliezen.
• Corrosiebestendige materialen
  Speciale legeringen geselecteerd voor omgevingen met gesmolten zout (chloride-, nitraat-, cyanide- of neutrale zoutbaden) – zijn bestand tegen putcorrosie en intergranulaire aantasting.
• Bestand tegen thermische schokken
  Ontworpen om herhaalde onderdompeling in gesmolten zout van 500–1050°C te weerstaan, gevolgd door afschrikken – geen barsten of vervorming.
• Snelle drainagegeometrie
  Schuine of taps toelopende bodemstaven, grote afvoeropeningen en antiaanbakoppervlakken – het zout stroomt snel weg, waardoor afkoeling en stolling op de mand wordt verminderd.
• Eenvoudig onderhoud en reparatie
  Modulaire componenten kunnen afzonderlijk worden vervangen – het is niet nodig om de hele mand weg te gooien als een onderdeel versleten is.

Technische specificaties

Waarom kiezen voor FH® modulaire zoutbadmanden?

1. Speciaal ontworpen voor zoutbaduitdagingen

2. Modulair/gecombineerd = flexibel, kosteneffectief

3. Materiaalkeuze voor zoutbaden

4. Snelle drainage – Verminder zoutverlies
Elke kilo zout die uit de oven wordt gehaald, kost geld en zorgt voor huishoudelijke problemen. FH® zoutbadmanden kenmerken:

• Minimaal 60% open bodemoppervlak
• Taps toelopende of ronde staven – het zout loopt weg in plaats van dat het zich blijft hechten
• Gladde, niet-klevende oppervlakteafwerking
• Geoptimaliseerde aanbevelingen voor hefsnelheid

Standaardconfiguraties

• Configuratie A – Enkele laag
  Alleen basisophangframe – voor grote, zware losse onderdelen
• Configuratie B – Meerlaags met verdelers
  Bodemzijwanden 2–3 verdeelniveaus – voor middelgrote delen afzonderlijk gestapeld
• Configuratie C – Mand voor fijne onderdelen
  Bodem geperforeerd inzetdeksel – voor kleine onderdelen zoals sluitingen, pinnen
• Configuratie D – Stapel met hoge dichtheid
  Basis zijwanden over de volledige hoogte, meerdere verdelers – voor een hoge deeldichtheid

Alle configuraties zijn uitwisselbaar met dezelfde basismodule.

Toepassingen

• Zoutbadharden (gereedschapsstaal, snelstaal)
• Zoutbadtempereren (nitraatzouten)
• Zoutbadcarbureren/carbonitreren (cyanidezouten)
• Martempereren / austemperen
• Oplossingsbehandeling van non-ferro legeringen
• Onderdelen: boren, tappen, matrijzen, ponsen, tandwielen, veren, bevestigingsmiddelen, gereedschap/bevestigingen

Materiaalkwaliteitstabel:

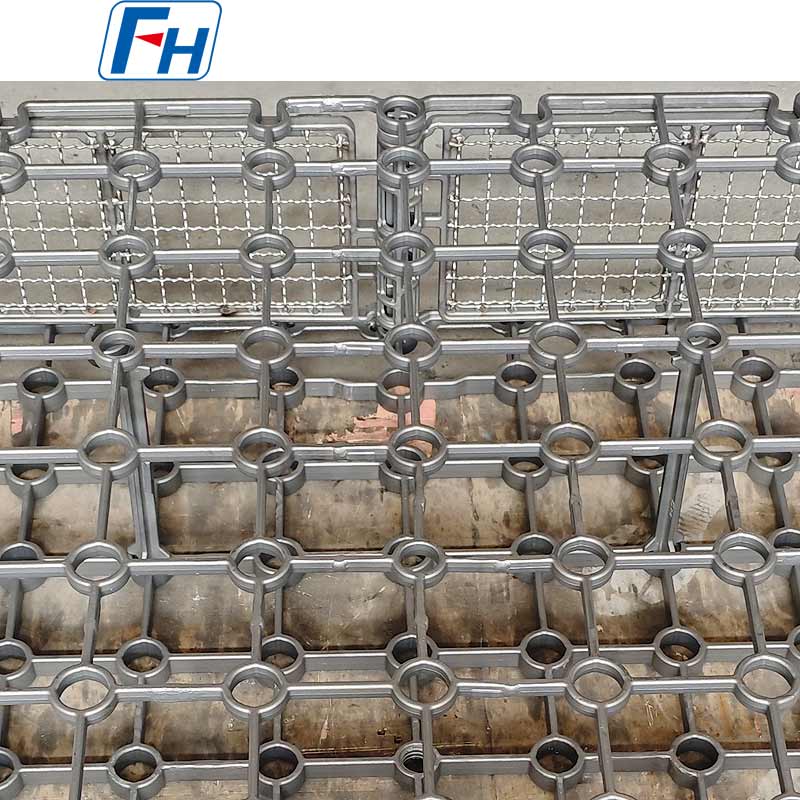

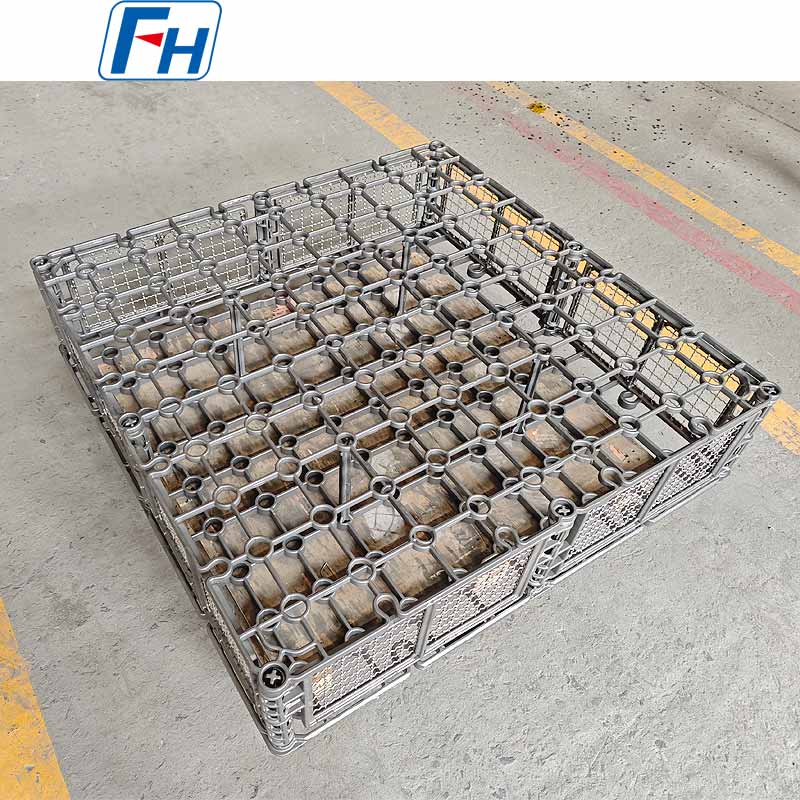

Originele foto's van FH® warmtebehandelingsarmaturen

Bestelproces

1. Geef op:

• Zoutsoort en bedrijfstemperatuur
• Werkafmetingen van de oven (diepte, diameter of breedte)
• Bereik onderdeelgrootte (minimaal tot maximaal)
• Batchgewicht per cyclus
• Hefmethode (kraanhaak, handmatige tang, automatische takel)

2. FH® stelt voor:

• Materiaalkwaliteit op basis van zoutchemie
• Modulaire configuratie (base welke modules)
• Optimalisatie van de drainage
• CAD-tekening ter goedkeuring

3. Productie: 10–20 werkdagen

4. Levering bevat: MTC, montagehandleiding, onderhoudshandleiding voor zoutbaden

Veelgestelde vragen:

Vraag 1: Waarom heb ik een speciale mand nodig voor zoutbadovens? Kan ik mijn gewone verhardingsmandje niet gebruiken?
A: Normale manden zijn niet ontworpen voor gesmolten zout. Ze vangen zout op in hoeken en gesloten secties, wat leidt tot:

• Overmatig zoutgebruik (verspilling en rommel)
• Zoutstolling in buizen of holle profielen (onmogelijk schoon te maken)
• Versnelde corrosie door stilstaand zout
• Thermische schokscheuren


FH®-zoutbadmanden hebben een open afvoer, antiaanbakoppervlakken en corrosiebestendige legeringen.

Vraag 2: Wat betekent 'modulair' en waarom is het nuttig?
A: Modulair betekent dat de mand is opgebouwd uit verwisselbare componenten: basis, zijwanden, verdelers, inzetstukken. Voordelen:

• Eén basis werkt met verschillende zijhoogtes en verdelers
• Wijzig de configuratie voor verschillende onderdeelgroottes zonder een nieuwe mand te kopen
• Vervang alleen versleten delen in plaats van de hele mand
• Gemakkelijker schoonmaken – demonteer voor volledige toegang

Vraag 3: Hoe voorkom ik dat zout na verwijdering aan de mand blijft kleven?
A: Drie factoren:

• Ontwerp – open bodem en taps toelopende staven zorgen ervoor dat het zout snel kan wegvloeien
• Oppervlakteafwerking – glad oppervlak met antiaanbaklaag (gekogelstraald of voorgeoxideerd)
• Hefsnelheid – langzaam terugtrekken (2–4 seconden per 100 mm) om drainage mogelijk te maken


FH®-manden zijn geoptimaliseerd voor alle drie.

Vraag 4: Hoe verwijder ik zoutresten uit de mand?
A: Laat de mand na elk gebruik afkoelen en doe dan het volgende:

• In heet water laten weken om nitraat/nitrietzouten op te lossen (spoelwater opvangen – niet zonder behandeling naar riool afvoeren)
• Voor chloride-/cyanidezouten volgt u de veiligheidsprocedure van uw fabriek (doorgaans spoelen met water met neutralisatie)
• Licht parelstralen voor hardnekkige resten


Gebruik nooit koolstofstalen borstels; deze laten ingebedde deeltjes achter die corrosie bevorderen.

Vraag 5: Kan ik hetzelfde mandje gebruiken voor verschillende zoutsoorten (bijvoorbeeld nitraat en chloride)?
EEN: Niet aanbevolen. Kruisbesmetting kan:

• Gevaarlijke chemische reacties veroorzaken (bijv. nitraatcyanide)
• Versnel corrosie


Wij adviseren speciale manden per zoutsoort. FH® kan manden markeren op zoutsoort voor een duidelijke identificatie.

Vraag 6: De mand wordt opgetild met een boventakel. Heeft u hijsogen?
EEN: Ja. Alle FH®-zoutbadmanden zijn voorzien van een ophangframe of beugel met versterkte hijsogen. We hebben het type hijshaak en de vrije hoogte nodig om een ​​goede aangrijping te kunnen ontwerpen.

Vraag 7: Kan ik een geperforeerd inzetstuk krijgen voor zeer kleine onderdelen (bijvoorbeeld pinnen van 2 mm)?
EEN: Ja. Wij bieden verwijderbare geperforeerde inzetstukken of fijnmazige voeringen die in de modulaire mand vallen. Perforatiegrootte vanaf 1 mm. Het inzetstuk is verwijderbaar voor reiniging en het lossen van onderdelen.

Q8: Wat is uw garantie?
A: 12 maanden tegen fabricagefouten (lasscheuren, materiaalfouten, slechte pasvorm van modules). Corrosie en thermische vermoeidheid zijn procesafhankelijk en niet gedekt – maar FH® zal het juiste materiaal voor uw specifieke zoutbad aanbevelen om de levensduur te maximaliseren.
