FH®-legering produceert op maat gemaakte W-type stralingsbuizen voor industriële warmtebehandelingsovens, ontworpen voor indirecte verwarmingstoepassingen waarbij stabiele warmteoverdracht, hoge temperatuurbestendigheid en langdurige structurele betrouwbaarheid vereist zijn.
Deze W-vormige stralingsbuis is vervaardigd uit een hittebestendige HT-legering met een totale afmeting van 1860 × 610 mm. De multi-pass W-configuratie biedt een groot effectief stralingsoppervlak binnen een relatief compacte ovenruimte, waardoor het geschikt is voor industriële ovens die een efficiënte en uniforme verwarming vereisen.
Elke stralingsbuis kan worden vervaardigd volgens de ovenafmetingen, branderopstelling, flensontwerp, buisdiameter en bedrijfsomstandigheden van de klant.

Productspecificaties

Aangepaste maten, materialen, buisdiameters en flensconstructies zijn beschikbaar volgens tekeningen of bedrijfsomstandigheden van de oven.

Wat is een W-type stralingsbuis?
Een stralingsbuis van het W-type is een indirecte ovenverwarmingscomponent die bestaat uit verschillende rechte buissecties die via retourbochten met elkaar zijn verbonden om een ​​W-vormig gaspad te vormen.
Tijdens de werking van de oven stromen hete verbrandingsgassen door de interne doorgang van de stralingsbuis. Warmte wordt overgedragen door de hittebestendige buiswand van aluminiumlegering en uitgestraald naar de ovenkamer zonder dat de verbrandingsgassen rechtstreeks in contact komen met de werkstukken.
Dit ontwerp wordt vaak gebruikt wanneer de ovenatmosfeer of het productoppervlak geïsoleerd moet blijven van verbrandingsproducten.
Vergeleken met eenvoudigere rechte of U-type ontwerpen kan de W-configuratie een groter stralingsoppervlak verschaffen binnen de beschikbare ovenkamer.

Belangrijkste kenmerken van onze HT W-type stralingsbuis
HT hittebestendige legeringsconstructie
De buis is vervaardigd uit een hittebestendige legering van HT-kwaliteit, geselecteerd voor veeleisende ovenomgevingen met hoge temperaturen.
Het materiaal is goed bestand tegen:

• Oxidatie bij hoge temperatuur

• Herhaalde verwarmings- en koelcycli

• Thermische vervorming

• Aanval in de atmosfeer van de oven

• Langdurig gebruik bij hoge temperaturen


De materiaalkeuze kan ook worden aangepast op basis van de oventemperatuur, de atmosfeer en de verwachte levensduur.

Groot stralingsverwarmingsoppervlak
De W-vormige configuratie creëert meerdere verwarmingssecties binnen één stralingsbuissamenstel.
Dit helpt het beschikbare stralingsoppervlak te vergroten en stelt ovenontwerpers in staat efficiënt gebruik te maken van de verwarmingskamer.
De hier getoonde configuratie van 1860 x 610 mm is vervaardigd voor de specifieke oveninstallatie van een klant.

Op maat gemaakt voor oveninstallatie
Stralingsbuizen zijn geen standaard basisproducten.
Afmetingen moeten normaal gesproken overeenkomen met de bestaande:

• Oven kamer

• Brander

• Recuperator

• Montage flens

• Oven muur

• Buissteunen

• Vereisten voor de gasstroom


FH® Alloy kan W-stralingsbuizen vervaardigen volgens een bestaande 2D-tekening, 3D-model of fysiek monster.
Als de klant niet over een volledige tekening beschikt, kan ook bedrijfsinformatie worden verstrekt voor technische evaluatie.

Zware ovenconstructie

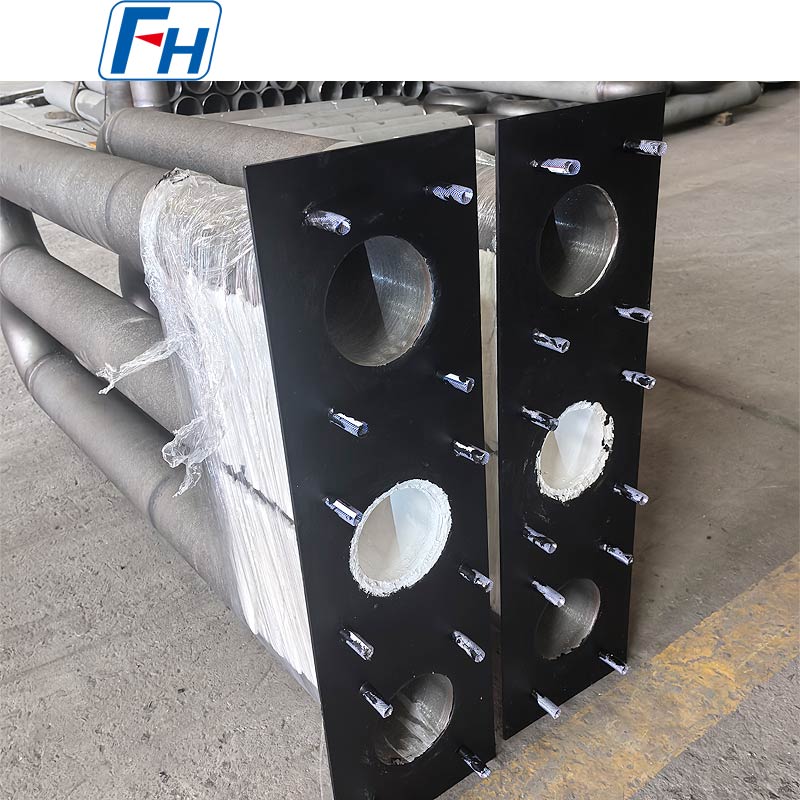

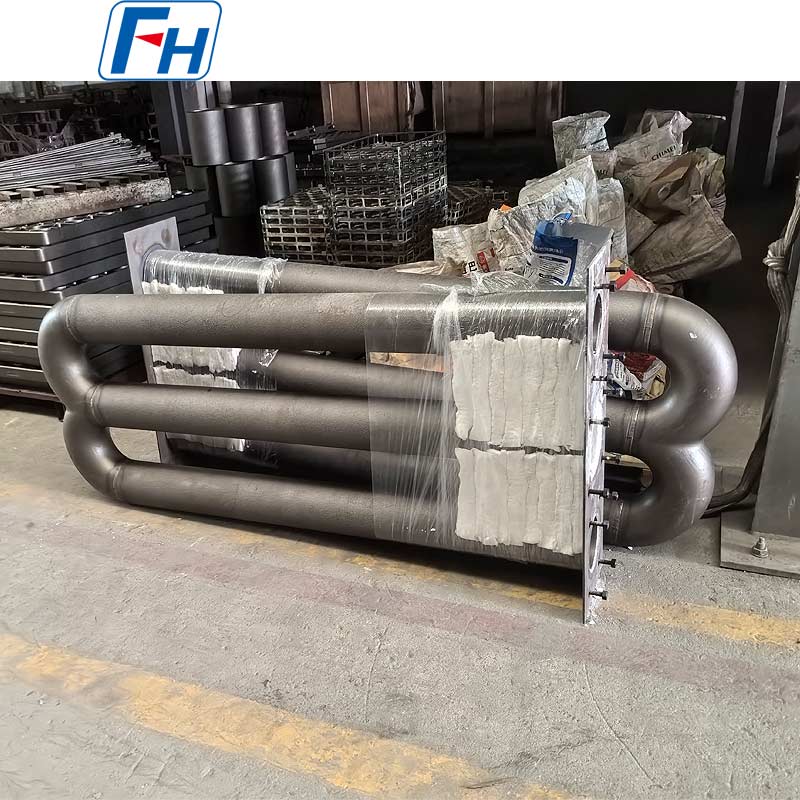

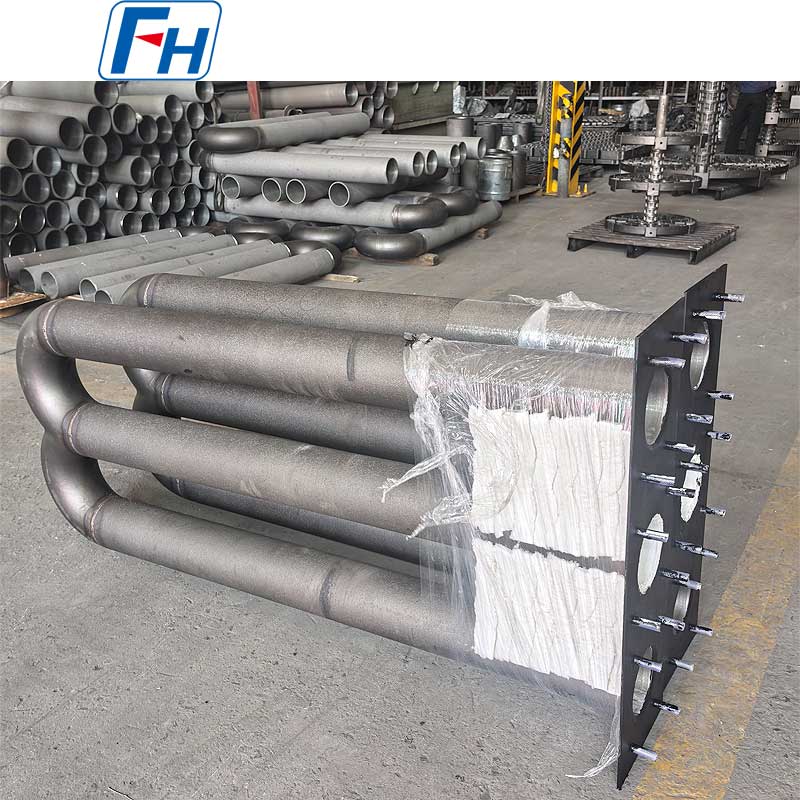

De W-stralingsbuis die op de productafbeelding wordt getoond, maakt gebruik van een robuuste meerdelige constructie met een geïntegreerde montageflens.

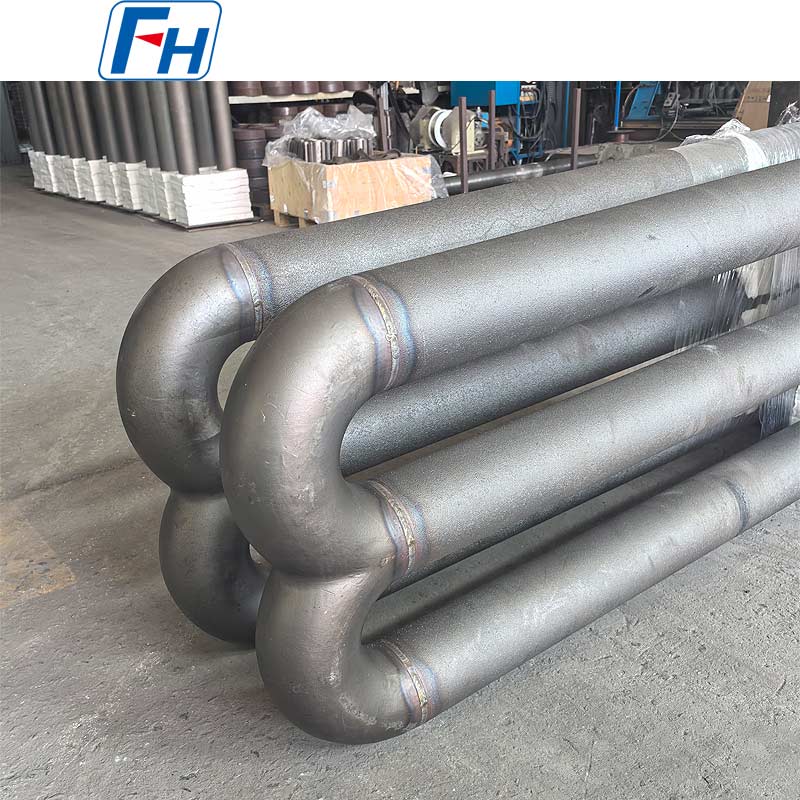

Kritieke gebieden zoals buisverbindingen, retourbochten en flensinterfaces worden vervaardigd met aandacht voor maatnauwkeurigheid, omdat deze gebieden bijzonder belangrijk zijn voor een betrouwbare werking bij herhaalde thermische cycli.

Typische toepassingen
FH® Alloy W-type stralingsbuizen kunnen worden gebruikt in een breed scala aan industriële verwarmingssystemen, waaronder:

• Warmtebehandelingsovens

• Continue ovens

• Gloeiovens

• Carburerende ovens

• Hardingsovens

• Rolhaardovens

• Industriële verwarmingsovens

• Ovens met beschermende atmosfeer

• Metaalverwerkingsovens


Ze zijn bijzonder geschikt voor toepassingen waarbij indirecte verwarming en gecontroleerde ovenatmosfeer vereist zijn.

Waarom HT-legering wordt gebruikt voor ovenstralingsbuizen
Stralingsbuizen worden voortdurend blootgesteld aan zware bedrijfsomstandigheden.
Tijdens bedrijf kan de buis te maken krijgen met hoge interne gastemperaturen, externe oventemperaturen, oxidatie en herhaalde thermische uitzetting en samentrekking.
Daarom moet stralingsbuismateriaal meer mechanische sterkte bieden dan alleen kamertemperatuur.
De hittebestendige HT-legering is ontworpen voor toepassingen bij hoge temperaturen en kan de combinatie bieden van oxidatieweerstand en structurele stabiliteit bij hoge temperaturen die vereist is voor industriële ovencomponenten.
Het juiste materiaal moet echter altijd worden geselecteerd op basis van de werkelijke bedrijfsomstandigheden.
FH® Alloy kan stralingsbuizen vervaardigen in verschillende hittebestendige legeringskwaliteiten, afhankelijk van:
Bedrijfstemperatuur · Ovenatmosfeer · Brandertype · Buisafmetingen · Verwarmingscyclus · Verwachte levensduur

Aangepaste W-type stralingsbuisproductie
FH® Alloy richt zich op op maat gemaakte ovencomponenten in plaats van alleen op producten van standaardformaat.
Voor stralingsbuizen van het W-type kunnen we het volgende aanpassen:
Buisconfiguratie
W-type, U-type, I-type, M-type, P-type, recht type en speciale gebogen stralingsbuisontwerpen zijn beschikbaar.
Afmetingen
De volgende parameters kunnen volgens uw tekening worden vervaardigd:

• Totale lengte

• Totale breedte

• Buitendiameter buis

• Wanddikte van de buis

• Centrum afstand

• Buigradius

• Afmetingen flens

• Posities van montagegaten


Materiaal
Er kunnen verschillende hittebestendige legeringskwaliteiten worden geleverd, afhankelijk van de bedrijfsomstandigheden en de eisen van de klant.
Flens en montagestructuur
Flenzen, montageplaten en verbindingsconstructies kunnen worden geproduceerd passend bij de bestaande oveninstallatie.

Productie en kwaliteitscontrole van stralingsbuizen
Om de maatconsistentie en de betrouwbaarheid van de service te verbeteren, controleert FH® Alloy de belangrijke productiefasen van elke op maat gemaakte stralingsbuis.
Typische productie- en inspectieprocedures zijn onder meer:
Materiaal preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
Afhankelijk van het ontwerp en de klantspecificatie kan ook aanvullende materiaal- of kwaliteitscontroledocumentatie worden verstrekt.

Informatie vereist voor offerte
Voor een snellere offerte kunt u ons sturen:

1. Stralingsbuistekening

2. Buitendiameter buis and wall thickness

3. Totale afmetingen

4. Materiaal specification

5. Bedrijfstemperatuur

6. Oven sfeer

7. Brander type

8. Benodigde hoeveelheid


Als er geen volledige tekening beschikbaar is, kunt u ons foto's sturen van de bestaande stralingsbuis, samen met de belangrijkste afmetingen en bedrijfsomstandigheden van de oven.
Ons engineeringteam kan de informatie vóór productie evalueren.

Waarom kiezen voor FH®-legering?
FH® Alloy is gespecialiseerd in de productie van hittebestendige ovencomponenten van legeringen voor industriële warmtebehandelingstoepassingen.
Ons assortiment omvat:

• Stralende buizen

• Ovenrollen

• Warmtebehandelingsarmaturen

• Warmtebehandelingsbakken

• Warmtebehandelingsmanden

• Ovenroosters

• Centrifugaal gegoten buizen

• Hittebestendige aluminium gietstukken

• Op maat gemaakte ovenaccessoires


Voor vervangingsprojecten en nieuwe ovenprojecten ondersteunen wij tekening- en toepassingsgericht maatwerk.

Aangepaste W-type stralingsbuizen van FH®-legering
Op zoek naar een fabrikant van stralingsbuizen van het type W voor uw warmtebehandelingsoven?
FH® Alloy biedt op maat gemaakte hittebestendige lichtmetalen stralingsbuizen op basis van uw tekeningen en werkelijke bedrijfsomstandigheden van de oven.
Stuur ons uw tekening, afmetingen, materiaalspecificatie en werktemperatuur voor technische evaluatie en offerte.

Veelgestelde vragen
Vraag 1: Kunt u W-type stralingsbuizen van 1860 × 610 mm vervaardigen?
Ja. FH® Alloy kan deze HT W-type stralingsbuisspecificatie vervaardigen en kan ook de afmetingen aanpassen aan uw ovenontwerp.

Vraag 2: Wat is het voordeel van een W-type stralingsbuis?
De W-vormige structuur creëert een langer verwarmingspad met meerdere doorgangen en een groter stralingsoppervlak binnen een relatief compact oveninstallatiegebied.

Vraag 3: Kunnen de buisdiameter en wanddikte worden aangepast?
Ja. Buisdiameter, wanddikte, hartafstand, buigradius, totale afmetingen en verbindingsstructuren kunnen allemaal op maat worden gemaakt.

Vraag 4: Kunt u de montageplaat en isolatieblokken samen leveren?
Ja. De stralingsbuis kan compleet geleverd worden met montageplaten, isolatieblokken, tapeinden en bijbehorende installatieonderdelen.

Vraag 5: Kan HT-materiaal worden vervangen door een andere legering?
Ja. Materiaal kan worden geselecteerd op basis van de bedrijfstemperatuur, ovenatmosfeer, branderomstandigheden en verwachte levensduur.

Vraag 6: Kunt u een bestaande W-type stralingsbuis reproduceren?
Ja. Vervangingsbuizen kunnen worden vervaardigd volgens originele tekeningen, monsters, foto's of gemeten afmetingen.
