HR9 Laadmand voor warmtebehandeling | 1380 × 1230 × 280 mm
Grote stapelbare ovenmand voor industriële warmtebehandeling
FH®-legering produceert op maat gemaakte laadmanden voor warmtebehandeling, ovenrekken en hittebestendige armaturen voor industriële thermische verwerkingstoepassingen.

Deze warmtebehandelingsmand is vervaardigd uit een hittebestendige HR9-legering en heeft een afmeting van 1380 × 1230 × 280 mm.

De mand maakt gebruik van een groot open roosterframe met versterkte zijwanden en geïntegreerde stapelpunten. Er kunnen meerdere manden verticaal worden gemonteerd om een ​​compleet ovenbeladingssysteem te creëren, waardoor het ontwerp geschikt is voor batchproductie waarbij meerdere lagen componenten in één ovenlading moeten worden verwerkt.

Elke mand kan worden aangepast aan de ovenafmetingen, de werkstukgeometrie, het laadgewicht en het warmtebehandelingsproces van de klant.

Productspecificaties

Grote ovenlaadmand
Met afmetingen van 1380 × 1230 mm is deze mand ontworpen als een grootformaat ovenlaadinrichting.
Vergeleken met manden met kleine componenten moeten grote warmtebehandelingsarmaturen grotere belastingen kunnen dragen terwijl ze de dimensionele stabiliteit behouden tijdens herhaaldelijk verwarmen en afkoelen.
De mand omvat een versterkt structureel raamwerk rond de omtrek en door de zijwanden om ondersteuning te bieden tijdens de werking en het hanteren van de oven.
Dankzij de lage profielhoogte van 280 mm kunnen meerdere manden worden gestapeld binnen de beschikbare ovenkamerhoogte.

Modulair stapelbaar ontwerp

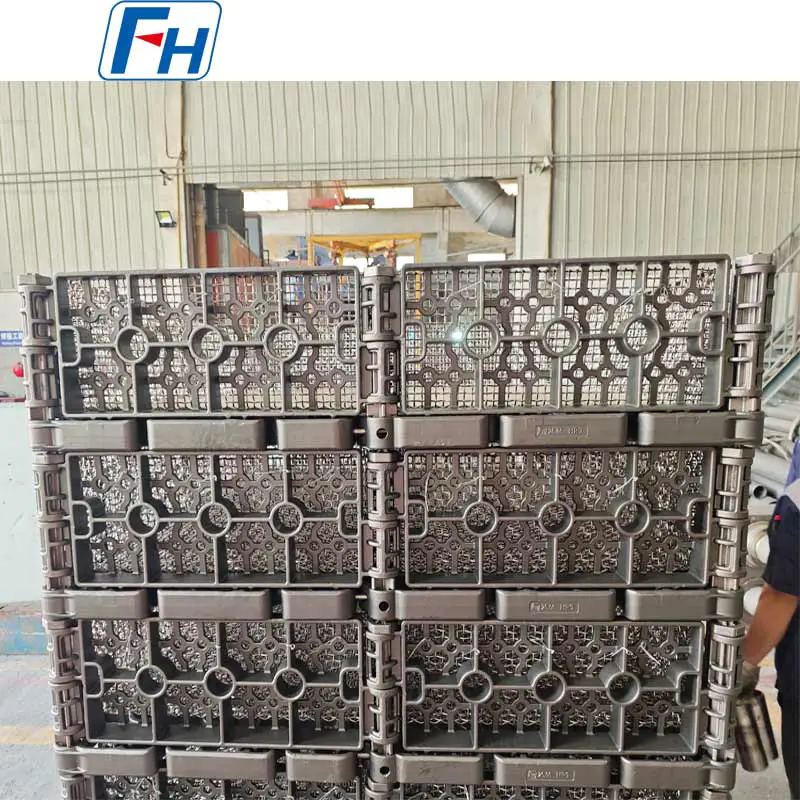

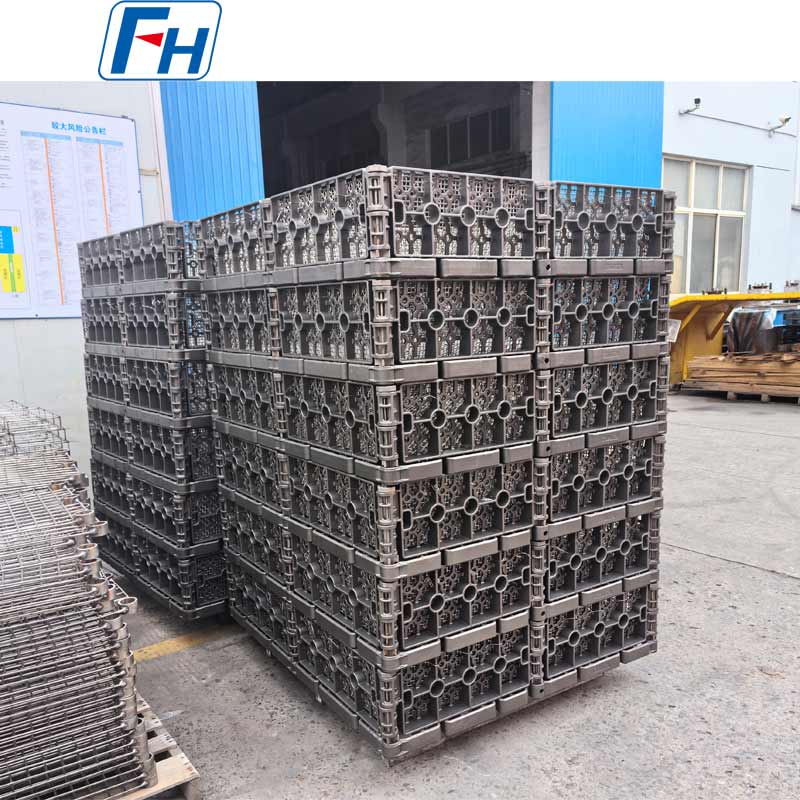

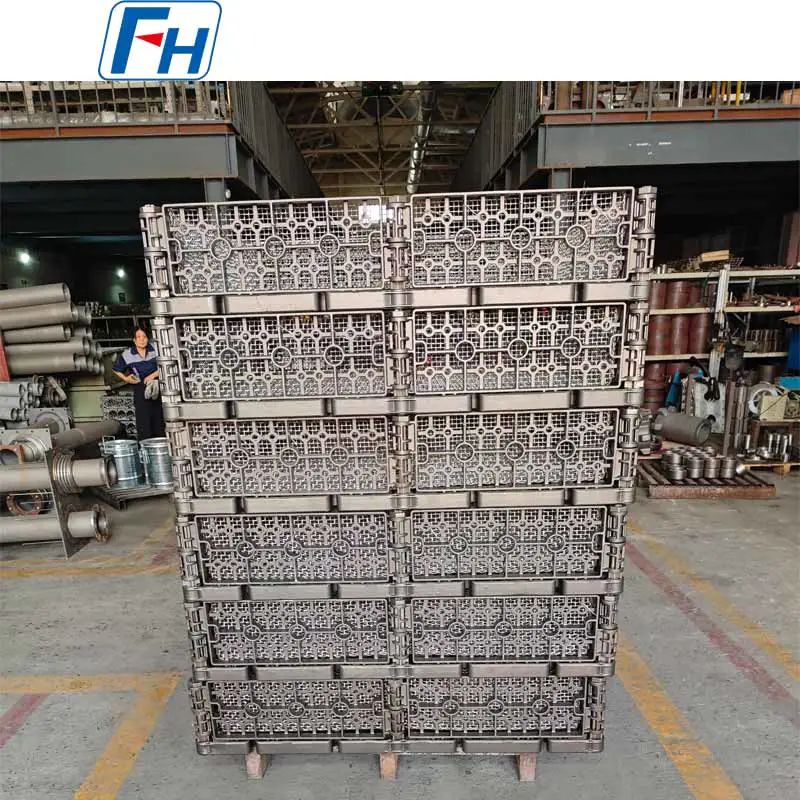

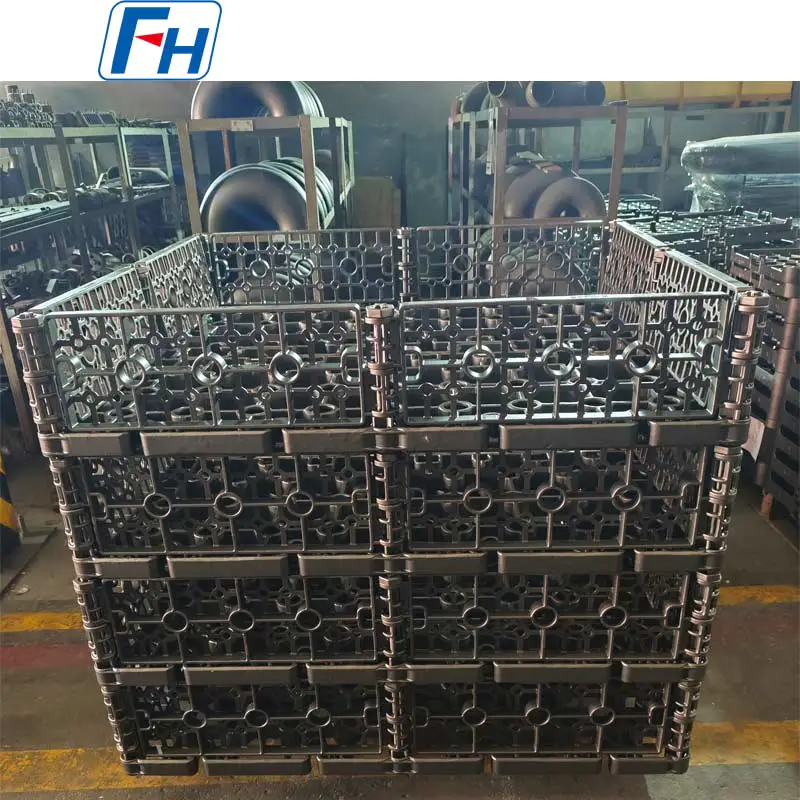

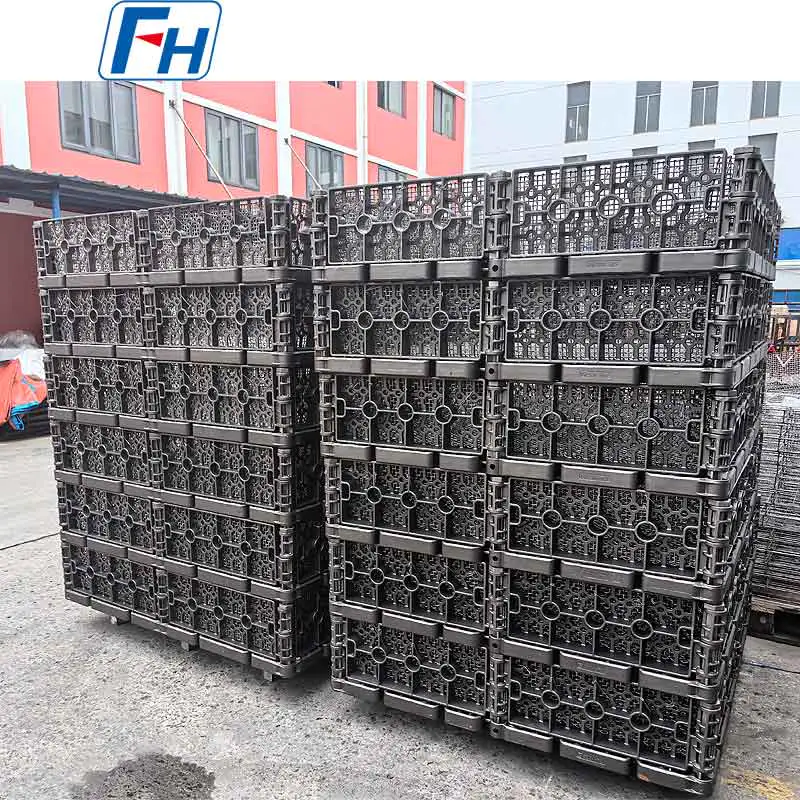

De mand is zo ontworpen dat meerdere eenheden kunnen worden gecombineerd tot een verticaal laadsamenstel.
Deze modulaire opstelling biedt flexibiliteit voor verschillende productiebatches.
Afhankelijk van de oven- en laadvereisten kunnen klanten gebruik maken van:

• Een enkele mand

• Verschillende gestapelde manden

• Een compleet meerlaags laadsamenstel

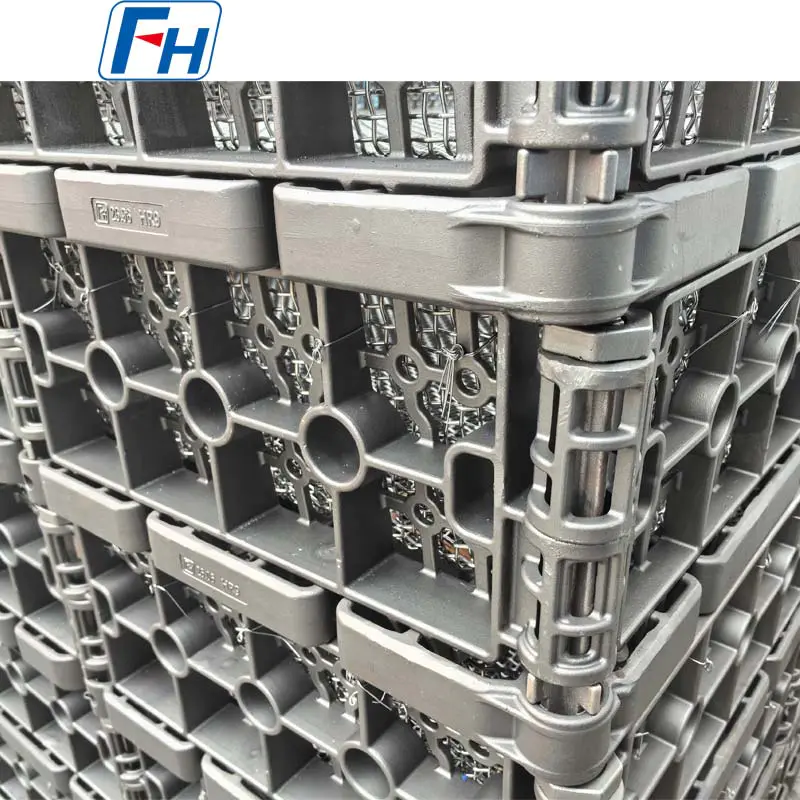

De stapelstructuur zorgt ervoor dat de afstand tussen de lagen consistent blijft, terwijl de ovenkamer efficiënter kan worden gebruikt.
Voor vervangingsprojecten kan FH® Alloy ook bestaande stapelinterfaces reproduceren of herontwerpen volgens klanttekeningen of monsters.

Open-rasterstructuur
Het open-grid-ontwerp biedt een grote hoeveelheid vrije ruimte rondom de belaste onderdelen.
Dit is belangrijk voor warmtebehandelingsarmaturen, omdat de mand zelf de ovenatmosfeer of de warmtestroom niet onnodig mag belemmeren.

De open structuur kan ondersteunen:

• Circulatie van ovenatmosfeer

• Warmteoverdracht rond de werkstukken

• Koelmediastroom

• Verlaag onnodige armatuurmassa

• Gemakkelijkere visuele inspectie van belaste componenten


Het openingspatroon en de interne steunposities kunnen worden aangepast aan de grootte en vorm van de te bewerken onderdelen.

HR9 hittebestendig materiaal
Deze mand is vervaardigd uit een hittebestendige HR9-legering.
Warmtebehandelingsarmaturen moeten herhaaldelijk bestand zijn tegen hoge temperaturen, thermische uitzetting, mechanische belasting en koelcycli. De materiaalkeuze heeft daarom een ​​directe invloed op de stabiliteit en de serviceprestaties van de armatuur.
Voor een warmtebehandelingsmand moet het materiaal worden geselecteerd op basis van de volledige werkomgeving, inclusief:

• Oven temperatuur

• Oven sfeer

• Verwarming tijd

• Koelmethode

• Belading per mand

• Aantal thermische cycli

• Werkstukverdeling


FH® Alloy kan indien nodig ook soortgelijke ovenlaadarmaturen vervaardigen uit alternatieve hittebestendige materialen.

Versterkte frameconstructie
Grote ovenmanden kunnen geleidelijk vervormen als de structuur niet goed is ontworpen.
Dit ontwerp maakt gebruik van een versterkt frame met meerdere kruispunten en steunsecties om de lading door de mand te verdelen.
In plaats van alleen te vertrouwen op dikkere secties, moet een ovenarmatuur in evenwicht zijn:
Mechanische sterkte Thermische stabiliteit Armatuur Gewicht Warmtestroom
Dit is vooral belangrijk voor grote manden die herhaaldelijk worden gestapeld, opgetild en blootgesteld aan hoge temperaturen.

Ontworpen voor herhaalde ovencycli
Tijdens de productie worden warmtebehandelingsmanden herhaaldelijk blootgesteld aan:
Laden → Verwarming → Vasthouden → Koelen → Lossen
Bij langdurig gebruik kunnen armaturen te maken krijgen met kruip bij hoge temperaturen, thermische vermoeidheid, oxidatie en maatverandering.
Het structurele ontwerp van de mand is daarom niet alleen ontwikkeld voor het initiële laadvermogen, maar ook voor herhaaldelijk industrieel gebruik.
FH® Alloy kan de framegeometrie en ondersteuningsposities optimaliseren op basis van de werkelijke werkomstandigheden van de klant.

Warmtebehandelingstoepassingen
Grote HR9-ovenmanden kunnen worden aangepast voor het hanteren van diverse industriële onderdelen, waaronder:

• Versnellingen

• Schachten

• Ringen

• Lagercomponenten

• Auto-onderdelen

• Transmissie onderdelen

• Gesmede componenten

• Machineonderdelen

• Metalen onderdelen die een batch-warmtebehandeling vereisen


D Afhankelijk van de componentgeometrie kunnen verschillende laadsteunen worden ingebouwd.

Oventoepassingen
Dit type ovenlaadmand kan worden aangepast voor verschillende industriële warmtebehandelingsapparatuur, waaronder:

• Batch-ovens

• Sfeer ovens

• Gloeiovens

• Hardingsovens

• Carburerende ovens

• Temperovens

• Continue warmtebehandelingslijnen

• Andere industriële thermische verwerkingssystemen


De exacte armatuurstructuur moet worden afgestemd op de specifieke oven en het specifieke proces, in plaats van alleen op basis van de buitenafmetingen te worden geselecteerd.

Aangepaste productie van ovenmanden
FH® Alloy ondersteunt de volledig op maat gemaakte productie van ovenarmaturen.

Klanten kunnen het volgende verstrekken:
2D-tekening / 3D-model / bestaand monster / oveninformatie
Wij kunnen aanpassen:

• Totale lengte

• Breedte

• Hoogte

• Materiaalkwaliteit

• Framestructuur

• Rasteropstelling

• Versterkingsposities

• Steunen laden

• Interfaces stapelen

• Hijspunten

• Lokalisatiefuncties


Als een bestaand armatuur vervorming of barsten heeft ondervonden, kunnen klanten ook foto's van de gebruikte mand aanleveren voor structurele evaluatie.
