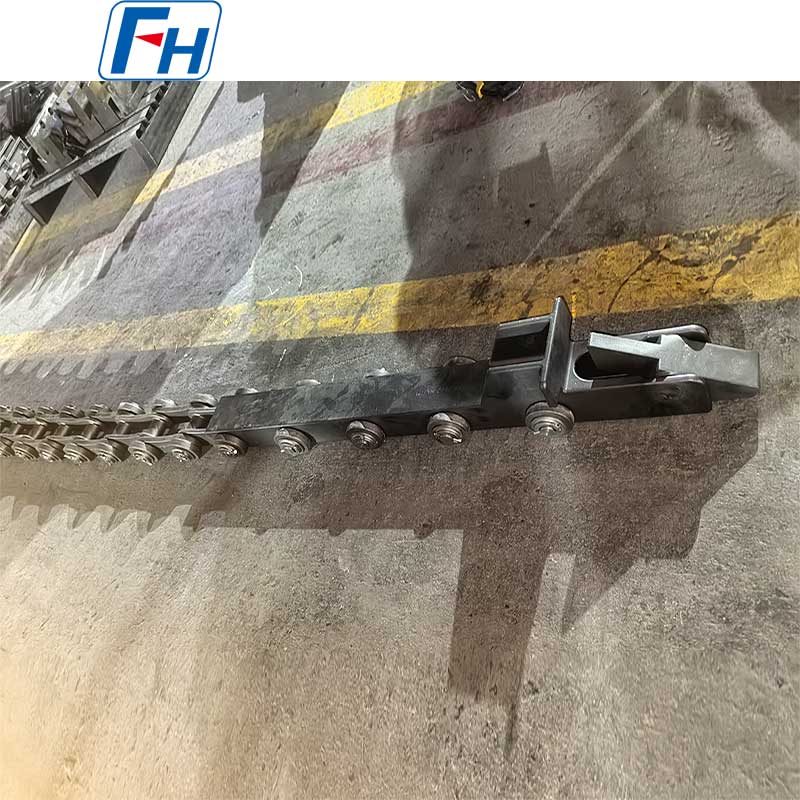

FH® Duwkop + kettingmontage | Continu ovenaandrijfsysteem

FH® Duwkopkettingconstructie | Robuust ovenaandrijf- en transportsysteem

Belangrijkste voordelen

• Geïntegreerd duwkopkettingsysteem
  Ontworpen als compleet geheel – perfecte match tussen duwkop, kettingbevestigingen en aandrijftandwiel.
• Hoge duwkrachtcapaciteit
  Het versterkte duwkopontwerp is bestand tegen hoge drukbelastingen en verplaatst zware stapels trays door de oven zonder te buigen of te breken.
• Hitte- en slijtvast
  Legeringen voor hoge temperaturen en gespecialiseerde warmtebehandeling – bestand tegen thermische vervorming, slijtage en oxidatie in ovenomgevingen.
• Precisie kettingaandrijving
  Nauwkeurig bewerkte pennen, bussen en zijplaten – soepele aangrijping, verminderde rek en lange levensduur.
• Aangepaste configuraties
  Elke duwkopgrootte, kettingsteek, lengte en afstand tussen de bevestigingspunten – ontworpen voor uw specifieke ovenindeling en bakafmetingen.

Technische specificaties

Systeemcomponenten

Waarom kiezen voor FH® duwkopkettingconstructies?
1. Cruciale rol in continue ovens
Het duwkop- en kettingsamenstel vormt het hart van een continu duwovenaandrijfsysteem. Een slecht ontwerp leidt tot:

• Verbogen of gebroken duwkoppen – stilstand van de oven
• Verlenging of falen van de ketting – verkeerde uitlijning en vastlopen
• Ongelijkmatige beweging van de bak – schade aan onderdelen of schade aan het vuurvaste materiaal van de oven
• Hoge onderhoudsuitval

FH®-assemblages zijn ontworpen voor betrouwbaarheid.

2. Gids voor materiaalkeuze

3. Ontwerpkenmerken

Toepassingen
Oventypen:

• Continue duwovens (harden, carboneren)
• Rolhaardovens (duwsectie)
• Gaasbandovens (zware aandrijving)
• Lopende straalovens (overdrachtsmechanisme)
• Retourlijnen voor trays

Typische verplaatste onderdelen:

• Geladen manden en dienbladen
• Tandwiel- en asstapels
• Lager ringen
• Bevestigingsbakken

Materiaalkwaliteitstabel:

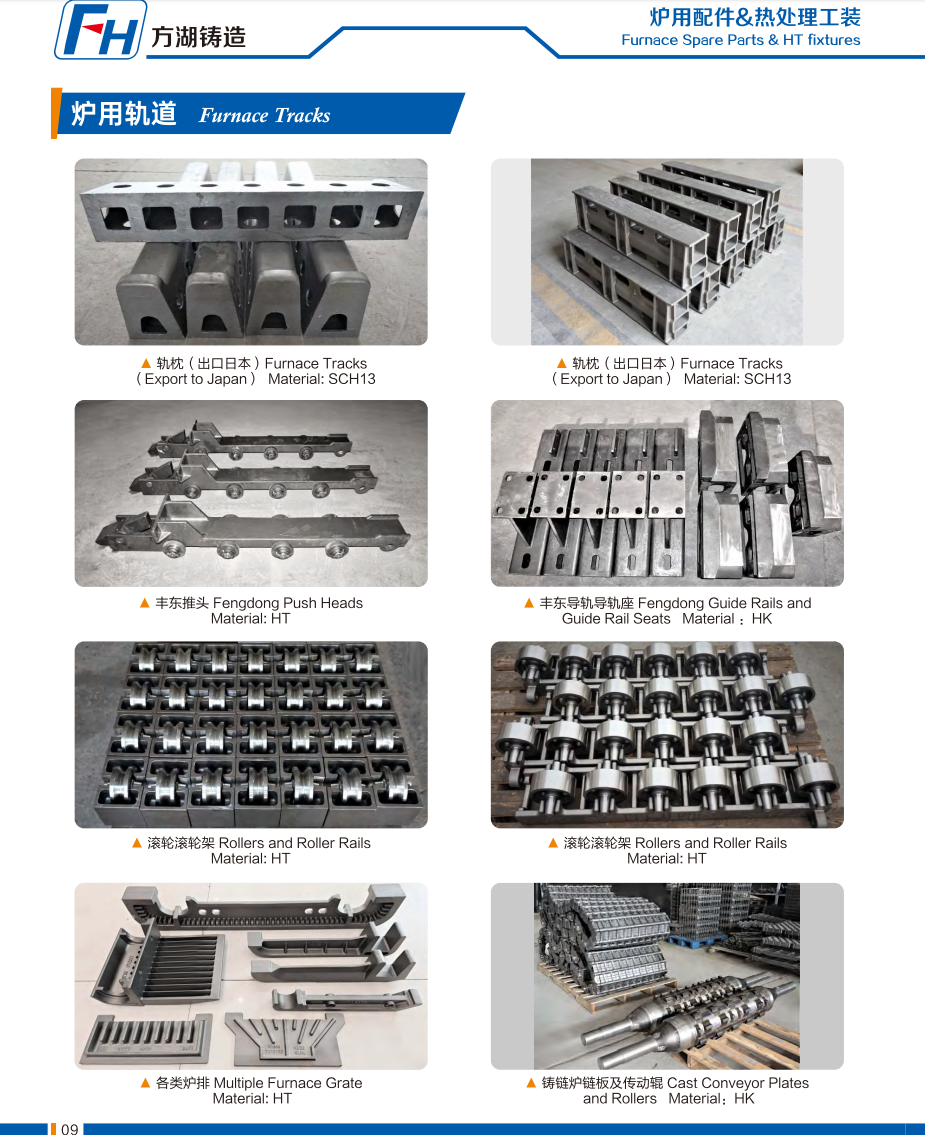

Originele foto's van FH® warmtebehandelingsarmaturen

Bestelproces

1. Geef op:

• Oventype en aandrijfmechanisme (tandwiel, hydraulisch, schroef)
• Vereiste duwkracht (of aantal trays)
• Bedrijfstemperatuur (binnen oven versus koele zone)
• Afmetingen lade/mand en duwinterface
• Kettingsteek en -lengte vereist
• Bevestigingsafstand (afstand tussen duwkoppen)

2. FH® stelt voor:

• Materiaalaanbeveling voor duwkop en ketting
• Duwkopontwerp (vorm, slijtkussen, geleider)
• Kettingspecificatie (steek, bevestigingen, warmtebehandeling)
• CAD-tekening ter goedkeuring
• Prijs en levertijd

3. Productie: 15–25 werkdagen

4. Levering omvat:

• Materiaaltestcertificaten
• Dimensionaal inspectierapport
• Montagetekening en installatiehandleiding

Veelgestelde vragen:

Vraag 1: Wat is de typische levensduur van een duwkop en ketting?
A: Met de juiste smering en uitlijning: duwkop – 2–5 jaar, afhankelijk van temperatuur en duwkracht; keten – 3–7 jaar voor materialen van ovenkwaliteit. Regelmatige inspectie op slijtage, rek of buiging wordt elke 6 tot 12 maanden aanbevolen.

Vraag 2: Welk materiaal raadt u aan voor een duwkop voor een carboneeroven van 950°C?
A: Voor een carburatieatmosfeer van 950°C adviseren wij 1.4849 voor de duwkop – uitstekende kruipsterkte en carburatieweerstand. Gebruik voor de ketting in de oven ook 1.4849 of 310S. Voor kettingen in de koele retourleiding is warmtebehandeld gelegeerd staal voldoende.

Vraag 3: Kunt u een bestaande duwkop matchen die niet langer beschikbaar is?
A: Ja – reverse engineering beschikbaar. Stuur ons uw versleten duwkop of tekeningen. We zullen meten, materiaalupgrades aanbevelen als dit nuttig is, en een directe vervanging produceren.

Vraag 4: Hoe weet ik wanneer de ketting vervangen moet worden?
A: Meet de kettingverlenging. Vervangen als de rek groter is dan 2-3% van de oorspronkelijke lengte. Controleer ook op versleten pennen, gebarsten zijplaten of vastgelopen schakels. FH® biedt vervangende kettingen met dezelfde bevestigingsafstand.

Q5: Wat is uw garantie?
A: 12 maanden tegen fabricagefouten (lasscheuren, materiaalfouten, bewerkingsfouten). Normale slijtage, verlenging van de ketting en thermische vermoeidheid worden niet gedekt – maar FH® zal de juiste materialen aanbevelen voor uw specifieke omstandigheden om de levensduur te maximaliseren.
