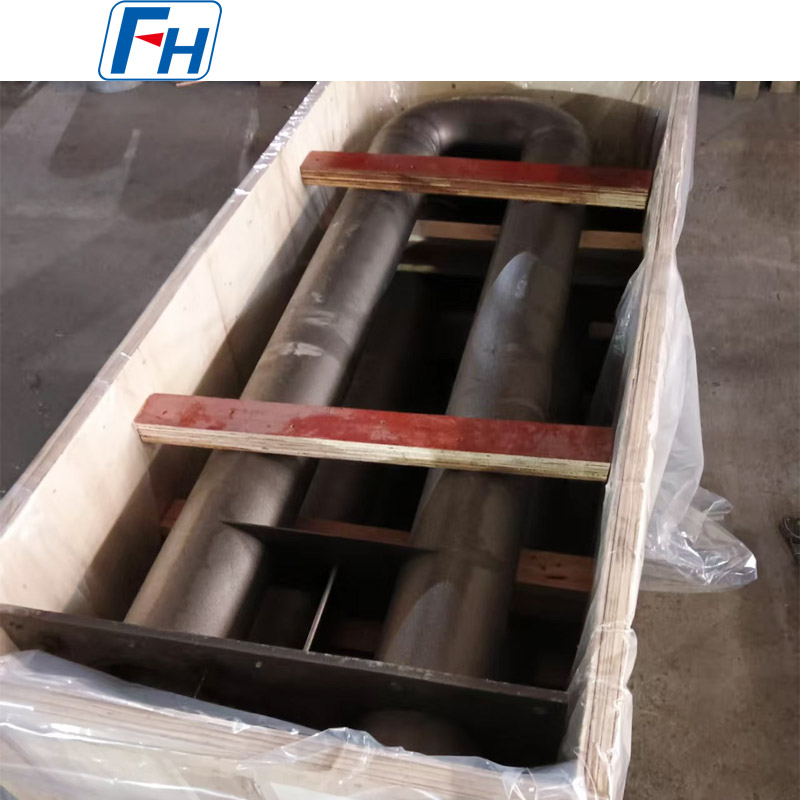

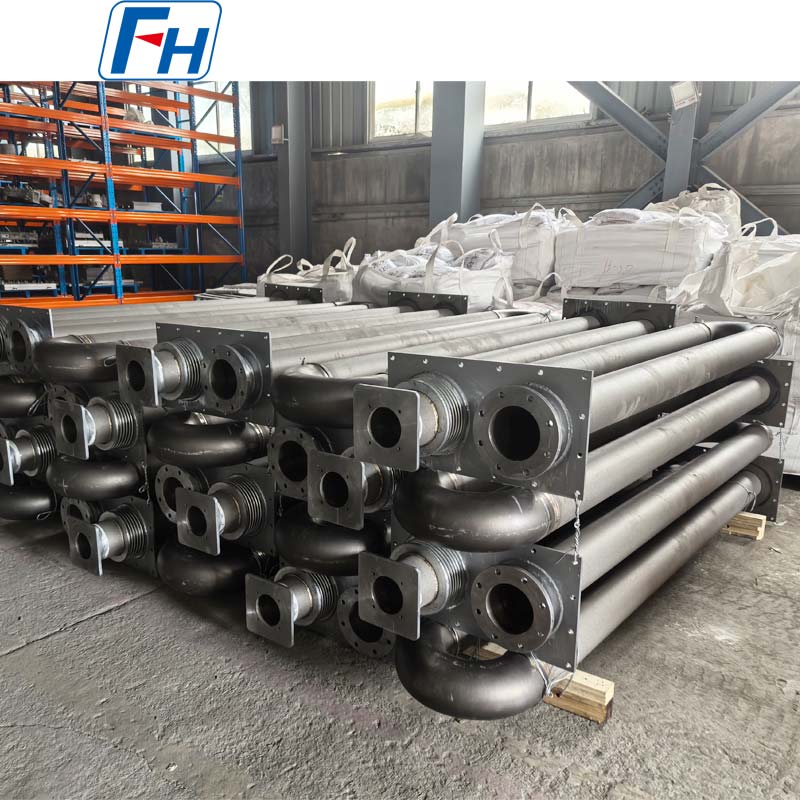

U-vormige stralingsbuis voor industriële ovens
FH® gelegeerde U-vormige stralingsbuizen zijn ontworpen voor indirecte verwarmingstoepassingen in industriële warmtebehandelingsovens. De U-vormige structuur zorgt voor een groot warmteoverdrachtsoppervlak terwijl de verbrandingsatmosfeer gescheiden blijft van de ovenkamer, waardoor een stabiele en uniforme verwarming van de oven wordt bereikt.

Onze stralingsbuizen zijn vervaardigd uit hittebestendige legeringen en kunnen worden aangepast aan de bedrijfstemperatuur, ovenatmosfeer, buisafmetingen, branderontwerp en serviceomstandigheden.

Belangrijkste kenmerken

• Hoge weerstand tegen oxidatie en corrosie bij hoge temperaturen

• Goede sterkte en maatvastheid bij hoge temperaturen

• Ontworpen voor efficiënte en uniforme stralingswarmteoverdracht

• Geschikt voor continue en batch-type industriële ovens

• Aangepaste buisdiameter, wanddikte, lengte en U-bochtafmetingen
• Verkrijgbaar in diverse hittebestendige roestvaststalen en nikkelgebaseerde legeringen

• Vervaardiging volgens klanttekeningen of bestaande ovenafmetingen

• Inspectie beschikbaar vóór verzending


Typische specificaties

Typische toepassingen
U-vormige stralingsbuizen worden veel gebruikt in:

• Warmtebehandelingsovens

• Carburerende ovens

• Gloeiovens

• Hardingsovens

• Continue ovens

• Rolhaardovens

• Batch-ovens

• Industriële verwarmingsovens

• Staalverwerkingslijnen

• Apparatuur voor warmtebehandeling van metaal


T hey zijn bijzonder geschikt voor ovensystemen die indirecte verwarming en gecontroleerde ovenatmosferen vereisen.

Hittebestendige legeringsmateriaalopties
Materiaalkeuze is van cruciaal belang voor de levensduur van stralingsbuizen.

Afhankelijk van de oventemperatuur, atmosfeer en thermische cyclusomstandigheden kan FH® Alloy stralingsbuizen vervaardigen uit verschillende hittebestendige legeringskwaliteiten, waaronder:

• Hittebestendige legeringen van het type 1.4848 / AISI 309

• Hittebestendige legeringen van het type 1.4849 / AISI 310

• 1.4852 hittebestendige legeringen

• 2.4879 legeringskwaliteiten voor hoge temperaturen

• Hittebestendige legeringen met een hoog Ni- en een hoog Cr-gehalte

• Legeringen op nikkelbasis voor veeleisende ovenomstandigheden


Het uiteindelijke materiaal moet worden geselecteerd op basis van de werkelijke bedrijfstemperatuur, ovenatmosfeer, belasting en verwachte levensduur.

Materiaalkeuzetabel

Productie en fabricage
Afhankelijk van de uitvoering kunnen U-vormige stralingsbuizen worden vervaardigd met een combinatie van:
Centrifugaalgieten / statisch gieten → verspanen → buismontage → U-bochtfabricage → lassen → maatinspectie → oppervlakteafwerking → eindinspectie

Voor grote stralingsbuizen of stralingsbuizen met hoge temperaturen wordt speciale aandacht besteed aan:

• Rechtheid van de buis

• Consistentie van de wanddikte

• Laskwaliteit

• U-bochtgeometrie

• Totale afmetingen

• Vervormingsweerstand bij hoge temperaturen


Dit helpt vroegtijdig falen veroorzaakt door thermische spanning, oxidatie en dimensionale vervorming te verminderen.

Ontworpen voor gebruik in ovens bij hoge temperaturen
Stralingsbuizen werken onder herhaalde verwarmings- en koelcycli. Veel voorkomende faalmechanismen zijn onder meer:

• Oxidatie bij hoge temperatuur

• Thermische vermoeidheid

• Kruipvervorming

• Buigen van buizen

• Lasscheuren

• Lokale oververhitting

• Corrosie bij hoge temperaturen


FH® Alloy evalueert daarom het ontwerp van de stralingsbuis op basis van de werkelijke ovenomstandigheden van de klant, in plaats van materiaal alleen op basis van de nominale temperatuur te selecteren.
Voor een nauwkeurigere materiaalkeuze raden wij aan:
Bedrijfstemperatuur oven atmosfeer buistekening brandertype verwachte levensduur.

Op maat gemaakte U-vormige stralingsbuizen
Wij vervaardigen U-vormige stralingsbuizen volgens klanttekeningen en ovenvereisten.
Aangepaste parameters zijn onder meer:

• Buitendiameter

• Binnendiameter

• Wanddikte

• Rechte buislengte

• U-buigradius

• Totale hoogte

• Afmetingen aansluiting

• Afmetingen flens

• Branderinterface

• Materiaalkwaliteit

• Lasvereisten


Bestaande stralingsbuizen kunnen ook worden vervaardigd volgens monsters, tekeningen of maatvoeringen.

Kwaliteitsinspectie
Afhankelijk van de projectvereisten kan de inspectie het volgende omvatten:

• Analyse van de chemische samenstelling

• Dimensionale inspectie

• Visuele inspectie

• Lasinspectie

• Testen van mechanische eigenschappen

• Oppervlakte-inspectie

• Verificatie van hittebestendig legeringsmateriaal


Aanvullende inspectievereisten kunnen voorafgaand aan de productie worden besproken.

Waarom kiezen voor FH®-legering?
FH® Alloy is gespecialiseerd in op maat gemaakte hittebestendige legeringscomponenten voor industriële ovens en warmtebehandelingsapparatuur.
Onze productiemogelijkheden omvatten:

• Stralende buizen

• Ovenrollen

• Warmtebehandelingsarmaturen

• Ovenmanden

• Ovenschalen

• Onderdelen van de ovenventilator

• Centrifugaal gegoten buizen

• Hittebestendige aluminium gietstukken


Wij ondersteunen OEM- en tekeninggebaseerde productie voor ovenfabrikanten, warmtebehandelingsinstallaties, staalfabrieken en industriële apparatuurbedrijven over de hele wereld.

Vraag een offerte aan
Voor een nauwkeurige offerte voor uw U-vormige stralingsbuis kunt u ons sturen:

1. Producttekening

2. Buisdiameter en wanddikte

3. Totale afmetingen

4. Materiaalkwaliteit

5. Bedrijfstemperatuur

6. Oven sfeer

7. Benodigde hoeveelheid

8. Foto's van de bestaande stralingsbuis, indien beschikbaar


Stuur ons uw tekening of ovenvereisten voor materiaalselectie en offerte.
