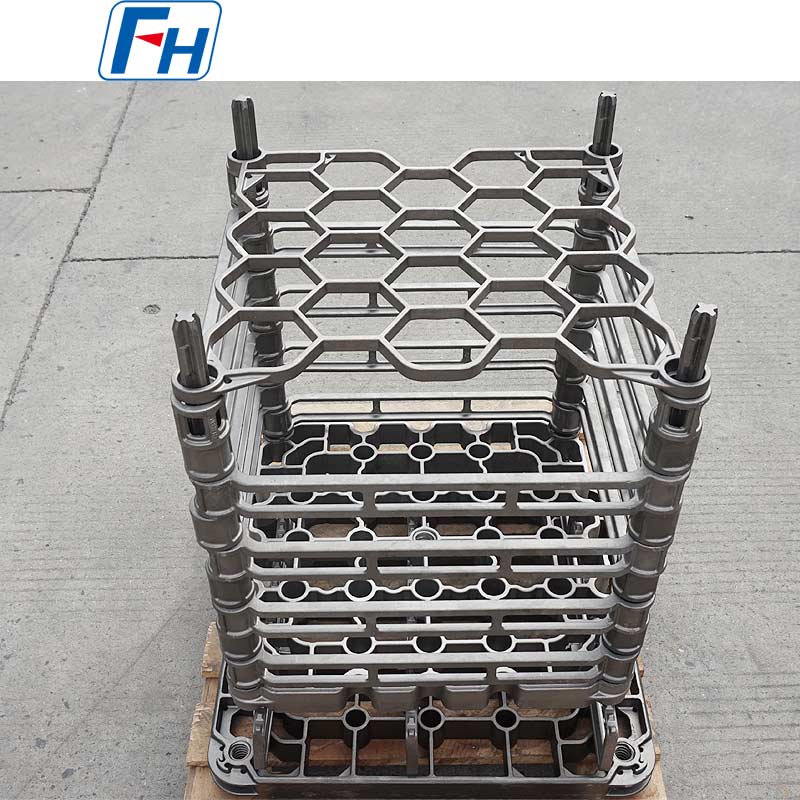

1.4859 Watergekoelde warmtebehandelingsarmaturen voor hoge temperaturen voor duwbakovens | FH®

FH® is het merk van Wuxi Junteng Fanghu Alloy Technology Co., Ltd., is een professionele fabrikant van warmtebehandelingsarmaturen en hittebestendige legeringscomponenten voor industriële ovens.

I. Kernconcept en werkingsprincipe
1. Werkingsprincipe: In een duwoven rusten bakken (boten/dragers) beladen met werkstukken op vaste rails. Een hydraulische of mechanische duwer verplaatst ze met tussenpozen, stap voor stap, volgens een vaste cyclus. De trays passeren achtereenvolgens proceszones zoals voorverwarmen, verwarmen, weken en quenchen/langzaam afkoelen.

2. Armatuursamenstelling: Bestaat voornamelijk uit de trays die de werkstukken dragen en het railsysteem dat de traybeweging ondersteunt en begeleidt. Samen vormen ze een onafscheidelijk tribologisch systeem op hoge temperatuur.

3. Kernuitdaging: Dit systeem moet drie grote problemen oplossen onder extreme bedrijfsomstandigheden van hoge temperaturen (tot 950°C), zware belasting (enkele tonnen per bak) en langdurig continu gebruik: kruipvervorming bij hoge temperaturen, oxidatie/carbonisatie, en wrijvingsweerstand en slijtage.

II. Ontwerpkern: wrijving verminderen en vastlopen voorkomen
Dit is de ziel van het ontwerp van de duwovenarmatuur. Overmatige wrijving leidt tot: drastische toename van de duwkracht, niet-gesynchroniseerde beweging van de bak of zelfs "opstapelende" ongelukken.

1. Optimaliseer het wrijvingspaar:

• Materiaalcombinatie: Klassieke paren omvatten Inconel RA330-rails van 180 meter of metalen rails met keramische coating.
• Conditie van het oppervlak: Contactoppervlakken moeten glad zijn, maar niet spiegelglad (enige ruwheid helpt bij het vormen van een beschermend oxidefilm-smeermiddel).

2. Contactoppervlak verkleinen:

• Ontwerp voeten als smalle stroken of discrete pads in plaats van volledig contact met het gezicht.
• Op de onderkant van de steunpoten zijn dwarsgroeven aangebracht om zowel het gewicht als het contactoppervlak te verminderen.

3. Houd rekening met compensatie voor thermische uitzetting:

• De bakken en geleiderails ondergaan tijdens bedrijf een aanzienlijke thermische uitzetting in de lengterichting. Bij het ontwerp moeten uitzettingsspelingen worden gereserveerd om ervoor te zorgen dat de bakken bij het uitzetten nog steeds vrij kunnen glijden, zonder onderlinge extrusie of vastlopen tegen het ovenlichaam.

4. Balanceer lichtgewicht en hoge sterkte:

• Versterk de belangrijkste dragende gebieden (voeten, frame) en gebruik roosters om het gewicht op niet-kritieke gebieden (midden van de lade) te verminderen om de duwweerstand en het energieverbruik te verminderen.



III. Typische toepassing

• Op zwaar werk berekende carbureer- en bluslijnen: dragen grote transmissietandwielen.
• Lagerring-continue warmtebehandelingslijnen: verwerking van grote volumes lagerringen.
• Het smeden van blanco isothermische normalisatielijnen.



IV. Samenvatting
De ovenarmatuur met duwbak is geen eenvoudige container, maar een nauwkeurig, dynamisch mechanisch systeem op hoge temperatuur. Het dient als de fysieke uitvoeringseenheid die de theorie van het continue warmtebehandelingsproces vertaalt naar een stabiele, efficiënte en grootschalige productie. De kerntegenstrijdigheid in het ontwerp ligt in de behoefte om robuust genoeg te zijn om zware belastingen bij hoge temperaturen te weerstaan, terwijl het toch soepel genoeg moet blijven om gemakkelijk naar voren te kunnen worden geduwd.
FH® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) is een professionele fabrikant van warmtebehandelingsarmaturen.

Materiaalkwaliteitstabel:

Veelgestelde vragen:

Vraag: Hoe kan ik een onderzoek instellen?

A: Stap 1, geef ons wat details over uw oven, bedrijfstemperatuur, koelmethode, laadgewicht van uw oven enzovoort;

Stap 2, het is beter om 3D-tekeningen aan te leveren;

Stap 3, wanneer we voldoende details hebben, kunnen we de producttekeningen ontwerpen en dienovereenkomstig citeren;

Vraag: Wanneer kan ik de prijs krijgen?

A: We citeren meestal binnen 24 uur nadat we uw aanvraag hebben ontvangen (behalve weekend en feestdagen). Als u zeer dringend de prijs wilt ontvangen, kunt u ons een e-mail sturen of op een andere manier contact met ons opnemen, zodat wij u een offerte kunnen aanbieden.

Vraag: Wanneer zal de levering plaatsvinden? /Wat is de levertijd?

A: -Monsterbestelling: 35 dagen na ontvangst van de volledige betaling.

-Voorraadbestelling: 10 dagen na ontvangst van de volledige betaling

-OEM-bestelling: 30 dagen na ontvangst van de aanbetaling.

Vraag: Wat is uw after-sales service?

A: 1 jaar garantie op alle soorten producten;

Als u de eerste keer defecte accessoires aantreft, geven wij u de nieuwe onderdelen gratis ter vervanging bij de volgende bestelling. Als ervaren fabrikant kunt u verzekerd zijn van de kwaliteit en de after-sales service.

Vraag: Wat is uw betalingsvoorwaarde?

EEN: T/T

Betaling<=USD10000, 100% vooraf. Betaling>USD10000, 50% T/T vooraf, saldo vóór verzending.

Vraag: Wat is de verzendmethode?

A: Vervoerd door DHL, UPS, EMS, Fedex, luchtvracht, zeevracht of treinvracht.
