I. Kernfuncties

• Statische verwarmingsomgeving: In tegenstelling tot continue ovens is de atmosfeer in een doosvormige oven (meestal lucht of beschermend gas kan worden geïntroduceerd) in principe natuurlijke convectie of lichte geforceerde convectie, waarbij warmtegeleiding en straling de belangrijkste methoden voor warmteoverdracht zijn. Het armatuurontwerp moet ernstige belemmering van de warmtestroom vermijden.
• Batchbediening en handmatig laden/lossen: Armaturen moeten regelmatig handmatig of met eenvoudige machines (zoals vorkheftrucks en steekwagens) uit de hogetemperatuurovenkamer worden gehaald en erin worden geplaatst. Daarom moeten de armaturen een solide structuur hebben, een gematigd gewicht hebben en gemakkelijk vast te klemmen en te hanteren zijn.
• Hoge eisen aan veelzijdigheid en flexibiliteit: Een oven van het enkele doostype moet vaak onderdelen van verschillende afmetingen en vormen verwerken, dus de armaturen moeten een sterk aanpassingsvermogen hebben.



II. Hoofdtypen en structurele vormen
Armaturen voor ovens van het doostype zijn over het algemeen relatief eenvoudig van structuur, waarbij de nadruk ligt op praktische bruikbaarheid en duurzaamheid.
1. Universele dienbladen en basisplaten

• Structuur: vierkante of rechthoekige vlakke platen gemaakt van hittebestendige staalplaten (bijvoorbeeld 310S, 330) of gietstukken. Er kunnen gaten in de platen worden geboord om het gewicht te verminderen en de luchtcirculatie te bevorderen.
• Toepassing: Voor het direct vasthouden van werkstukken of dienen als draagplatform voor het plaatsen van ander bevestigingsmateriaal.
• Belangrijke ontwerppunten: maet extreem vlak en dik zijn om ernstig kromtrekken tijdens herhaalde verwarmings- en koelcycli te voorkomen. Aan de randen zijn meestal hijsgaten of vorkheftrucksleuven aangebracht.

2. Rekken en steunen

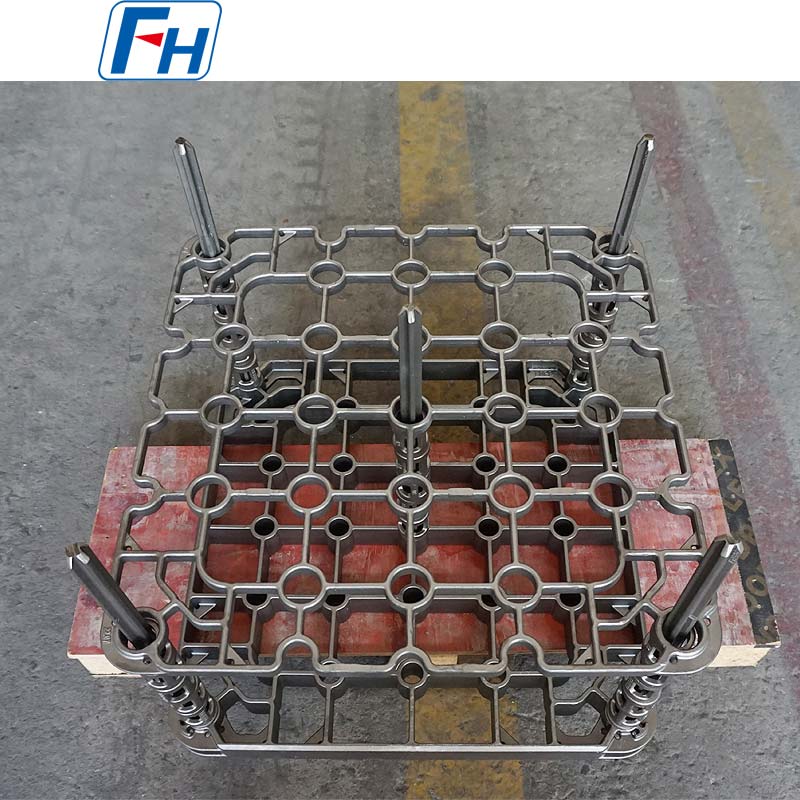

• Structuur: Meerlaagse frames gelast uit hittebestendige stalen staven, buizen of profielen.
• Toepassing: Gebruikt voor het stapelen of plaatsen van werkstukken in lagen (bijvoorbeeld lange schachten, staven, matrijzen), waardoor het gebruik van de hoogte van de ovenkamer wordt gemaximaliseerd en de hete luchtcirculatie tussen de lagen wordt vergemakkelijkt.
• Belangrijke ontwerppunten: Laaghoogten kunnen verstelbaar zijn of ontworpen worden met standaardafstanden. De constructie moet stabiel zijn om kantelen te voorkomen.

3. Speciale armaturen en mallen

• Structuur: eenvoudige bevestigings- of ondersteuningsinrichtingen ontworpen voor werkstukken die gevoelig zijn voor vervorming (bijvoorbeeld dunwandige ringen, lange rekken, precisiematrijzen).
• Principe: Beperk de vrije vervorming van werkstukken tijdens de warmtebehandeling door middel van bouten, klemmen of eigen gewicht.
• Voorbeelden: Expansieringen om ovalisatie van ringvormige delen te voorkomen; meerpunts V-vormige steunen om het buigen van lange staven te voorkomen.

4. Ingeblikte en doosvormige armaturen (voor beschermende atmosferen)

• Structuur: Verzegelde blikken of dozen met deksels voor het omsluiten van werkstukken. Beschermende gassen (bijvoorbeeld stikstof, argon) kunnen binnenin worden geïntroduceerd, of vaste carboneermedia (bijvoorbeeld carburateurs) kunnen worden geplaatst.
• Toepassing: Realiseer een eenvoudige warmtebehandeling met beschermende atmosfeer of chemische warmtebehandeling in gewone doosovens.
• Materiaal: 310S roestvrij staal wordt vaak gebruikt en vereist uitstekende afdichtingsprestaties bij hoge temperaturen.



III. Materiaalkeuze
Belangrijkste overwegingen: sterkte bij hoge temperaturen, oxidatieweerstand, weerstand tegen thermische vermoeidheid en kosten.
Veelgebruikte materialen:
1. AISI 310S (2520): De meest kosteneffectieve optie met uitstekende oxidatieweerstand, geschikt voor luchtovens of milde carboneringsatmosferen onder 950°C.
2. RA 330: Geselecteerd voor hogere temperaturen (tot 1150°C), zwaardere belastingen of potentiële milde carburatierisico's, en biedt betere sterkte en langere levensduur dan 310S.
3. Gietstukken (bijvoorbeeld gietijzer met hoog chroomgehalte): gebruikt voor het vervaardigen van kussentjes of beugelbasissen met complexe vormen en slijtvastheidseisen.
Opmerkingen: Gewoon koolstofstaal moet worden vermeden in luchtovens, omdat dit extreem snel oxideert, wat resulteert in een korte levensduur en ernstige vervuiling.
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) is een professionele fabrikant van warmtebehandelingsarmaturen en hittebestendige legeringscomponenten voor industriële ovens.

Materiaalkwaliteitstabel:

Veelgestelde vragen:

Vraag: Hoe kan ik een onderzoek instellen?

A: Stap 1, geef ons wat details over uw oven, bedrijfstemperatuur, koelmethode, laadgewicht van uw oven enzovoort;

Stap 2, het is beter om 3D-tekeningen aan te leveren;

Stap 3, wanneer we voldoende details hebben, kunnen we de producttekeningen ontwerpen en dienovereenkomstig citeren;

Vraag: Wanneer kan ik de prijs krijgen?

A: We citeren meestal binnen 24 uur nadat we uw aanvraag hebben ontvangen (behalve weekend en feestdagen). Als u zeer dringend de prijs wilt ontvangen, kunt u ons een e-mail sturen of op een andere manier contact met ons opnemen, zodat wij u een offerte kunnen aanbieden.

Vraag: Wanneer zal de levering plaatsvinden? /Wat is de levertijd?

A: -Monsterbestelling: 35 dagen na ontvangst van de volledige betaling.

-Voorraadbestelling: 10 dagen na ontvangst van de volledige betaling

-OEM-bestelling: 30 dagen na ontvangst van de aanbetaling.

Vraag: Wat is uw after-sales service?

A: 1 jaar garantie op alle soorten producten;

Als u de eerste keer defecte accessoires aantreft, geven wij u de nieuwe onderdelen gratis ter vervanging bij de volgende bestelling. Als ervaren fabrikant kunt u verzekerd zijn van de kwaliteit en de after-sales service.

Vraag: Wat is uw betalingsvoorwaarde?

EEN: T/T

Betaling<=USD10000, 100% vooraf. Betaling>USD10000, 50% T/T vooraf, saldo vóór verzending.

Vraag: Wat is de verzendmethode?

A: Vervoerd door DHL, UPS, EMS, Fedex, luchtvracht, zeevracht of treinvracht.
