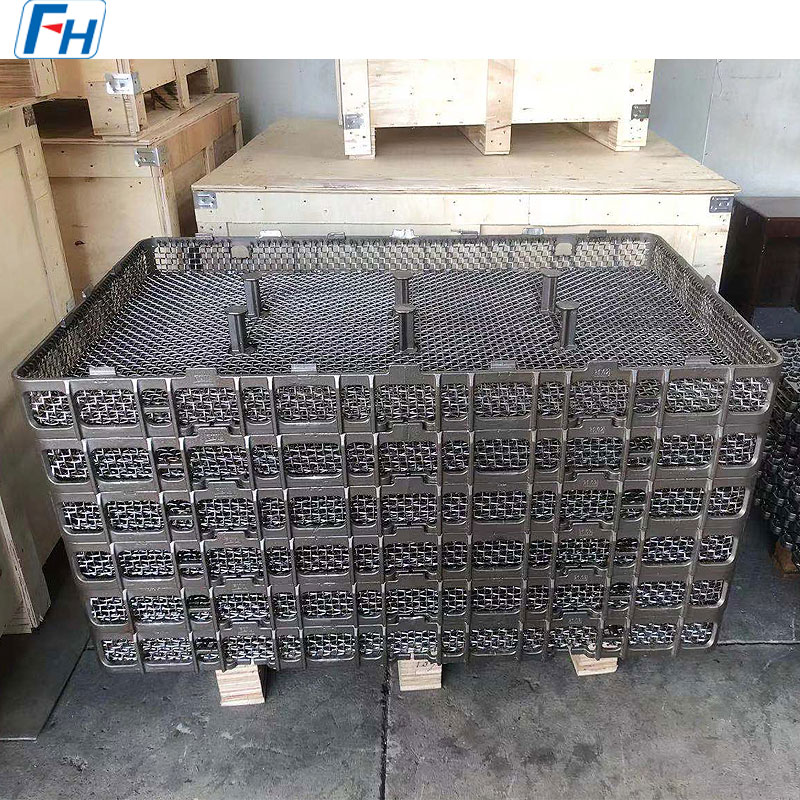

Hoe voorkom je dat warmtebehandelingsmanden kromtrekken of vervormen?

Belangrijkste conclusie

De sleutel tot voorkomen warmtebehandelingsmanden Het voorkomen van kromtrekken of vervormen ligt in het selecteren van legeringen voor hoge temperaturen met voldoende kruipweerstand, het houden van de interne steunblokafstand onder de 200 mm, het gebruik van geïntegreerde verstevigingsribben met intelligente ontkoppelingsverbindingen om de structurele stijfheid te verbeteren, en het garanderen van geometrische compatibiliteit tussen de mand en ovencomponenten zoals stralingswarmtebuizen en ovenrollen. Gecombineerde toepassing van deze maatregelen kan de levensduur van de mand met 30% tot 50% verlengen en het totale energieverbruik met ongeveer 8% tot 12% verminderen.

Materiaalkeuze: kruipbestendige legeringen als basis

De belangrijkste oorzaak van vervorming van de warmtebehandelingskorf tijdens cycli bij hoge temperaturen is onvoldoende kruipweerstand van het materiaal. Wanneer de temperatuur boven de 900 graden Celsius komt, daalt de vloeigrens van gewoon koolstofstaal of laaggelegeerd staal scherp, wat leidt tot onomkeerbare plastische vervorming onder het eigen gewicht van de mand en de werkstukbelasting. Daarom moeten hittebestendige legeringen worden gebruikt die speciaal zijn ontworpen voor omgevingen met hoge temperaturen.

Als we op nikkel gebaseerde superlegeringen zoals klasse 2.4879 als voorbeeld nemen, behouden ze zelfs bij 1050 graden Celsius voldoende structurele sterkte. Deze legeringen vormen een stabiele austenitische matrix door de toevoeging van chroom, nikkel en molybdeen, waarbij carbide-versterkingsfasen worden neergeslagen om het verschuiven van de korrelgrens en het dislocatieklimmen effectief te onderdrukken, waardoor de kruipsnelheid aanzienlijk wordt verminderd. Manden vervaardigd door precisiegietwerk hebben gladde oppervlakken en nauwkeurige afmetingen, waardoor een uniforme verdeling van de warmtestroom over temperatuurverschillen van honderden graden Celsius wordt gegarandeerd en kromtrekken als gevolg van plaatselijke thermische spanningsconcentratie wordt voorkomen.

Structureel ontwerp: evenwicht tussen stijfheid en stressverlichting

Het structurele ontwerp van een mand bepaalt rechtstreeks de weerstand tegen vervorming. Geverifieerd door 3D-laserdetectie, moet de interne steunblokafstand strikt worden gecontroleerd onder de 200 mm om een ​​continue en uniforme ondersteuning voor lange, dunne of vlakke werkstukken te garanderen, waardoor kromtrekken van de randen als gevolg van belastingsconcentratie wordt voorkomen. Deze norm is van toepassing op warmtebehandelingsscenario's met transmissiecomponenten van auto's, beugels voor de luchtvaart en gestempelde bevestigingsmiddelen.

Voor de algehele stijfheid moeten verstevigingsribben in het mandframe worden geïntegreerd, waarbij op kritische verbindingspunten intelligente ontkoppelingsverbindingen worden geïnstalleerd. Deze verbindingen zorgen voor gecontroleerde flexibele compensatie wanneer er differentiële thermische uitzetting optreedt tussen de korf en het werkstuk, waardoor wordt voorkomen dat thermische spanning rechtstreeks wordt overgedragen op het te behandelen onderdeel of op het lichaam van de korf zelf. Voor laswarmtebehandelingsarmaturen is deze gecontroleerde thermische compliantie essentieel voor het verlichten van de restspanning bij het lassen.

Controle van de parameters van het warmtebehandelingsproces

Zelfs met een uitstekend materiaal- en constructief ontwerp kunnen onjuiste warmtebehandelingsparameters nog steeds vervorming van de mand veroorzaken. Overmatige verwarmingssnelheden veroorzaken aanzienlijke temperatuurgradiënten tussen het oppervlak van de mand en de kern, waardoor thermische schokken ontstaan. Onderzoek wijst uit dat thermische schokken als gevolg van cyclische warmtebehandeling een van de belangrijkste oorzaken zijn van oppervlakte- en interne vervorming en scheuren in manden. De volgende principes moeten in acht worden genomen:

• Verwarmingsfase: Regel de verwarmingssnelheid op 150 tot 200 graden Celsius per uur om thermische schokken te voorkomen
• Inweekfase: Zorg ervoor dat de oventemperatuur uniform is binnen plus of min 5 graden Celsius om thermische stress te minimaliseren
• Afkoelfase: Gebruik gecontroleerde koelmethoden om transformatiestress door snel afschrikken te voorkomen

Door te werken met een intelligent warmtebehandelingsbeheersysteem van FMS is een gesloten regelsysteem van de temperatuur en de verwarmings- of koelsnelheid mogelijk, waardoor de thermische belasting binnen veilige grenzen blijft.

Coördinatie van ovencomponenten: het belang van geometrische afstemming

Warmtebehandelingsmanden werken niet op zichzelf; hun prestaties zijn rechtstreeks gekoppeld aan de staat en specificatie van de omliggende ovencomponenten. Ovenrollen en ovenpijlers ondersteunen de mandbasis. Als de roloppervlakken versleten zijn of de pierhoogtes niet consistent zijn, schommelt de mand tijdens het laden en lossen, waardoor mechanische spanning op de onderdelen ontstaat. AFC-ovenrolrails en -rollen moeten qua afmetingen overeenkomen met de basisgeometrie van de mand; een verschil van slechts 3 mm in railhoogte veroorzaakt ongelijkmatige slijtage over de bodem van de mand en versnelt de kruipvervorming.

Stralingswarmtebuizen bepalen het warmteverdelingspatroon in de kamer. Hun positie ten opzichte van de mand bepaalt welke zones maximale stralingsinput ontvangen. Een mand met slechte zijdelingse convectiekanalen creëert schaduwzones waar de temperatuur van het werkstuk achterblijft, precies daar waar warme en koude plekken ontstaan. Het coördineren van de roostergeometrie van de mand met de lay-out van de stralingsbuizen is een belangrijke stap in procesoptimalisatie.

Laaddichtheid en richtlijnen voor plaatsing van werkstukken

Een te hoge laaddichtheid kan het ontwerplaadvermogen van de mand overschrijden, waardoor overmatige doorbuiging van de draagstructuur ontstaat. Het gewicht van het werkstuk moet redelijk worden verdeeld in overeenstemming met de nominale belasting van de korf, waarbij geconcentreerde puntbelastingen worden vermeden. Voor precisiegietmanden kunnen structuren die zijn geoptimaliseerd voor specifieke oventypen (kamer-, duwer-, vacuüm-, put- en kloktype) meer werkstukken per thermische cyclus huisvesten, waardoor de warmtebehandelingscapaciteit per tijdseenheid toeneemt, op voorwaarde dat ze worden gebruikt binnen het ontwerpbelastingsbereik.

Werkstukken moeten met een stabiel zwaartepunt worden geplaatst om excentrische belasting te voorkomen. Voor onregelmatig gevormde werkstukken kan een verstelbaar ladesysteem worden gebruikt om de ladehoogte en kantelhoek flexibel aan te passen aan de vorm van het werkstuk, waardoor plastische vervorming als gevolg van overmatige lokale druk wordt voorkomen.

Periodieke inspectie- en onderhoudsstrategie

Het opzetten van een regelmatig inspectieregime voor de mand is een belangrijk onderdeel van het voorkomen van vervorming. Een uitgebreide inspectie wordt aanbevolen na elke 500 thermische cycli, waarbij de nadruk ligt op de volgende punten:

Manden waarvan de vervorming de tolerantie overschrijdt, moeten onmiddellijk worden gerepareerd of vervangen om te voorkomen dat voortgezet gebruik de kwaliteit van het werkstuk verslechtert en het energieverbruik verhoogt. Voor grootschalige continue productielijnen maken manden met gestandaardiseerde interfaces een snelle vervanging binnen tientallen seconden mogelijk, waardoor de lijnwisseltijd aanzienlijk wordt verkort.

Automatiseringsintegratie en gegevenstracering

Op moderne productielijnen voor continue warmtebehandeling helpt de integratie van manden met automatiseringssystemen vervorming te voorkomen. Dankzij de op het oppervlak van de mand gereserveerde positioneringsgaten kunnen zichtgestuurde robotarmen nauwkeurig grijpen en plaatsen bereiken, waardoor keer op keer consistente laadposities worden gegarandeerd. RFID-tags of sensoren ingebed in de mand maken real-time tracking van werkstukbatches en temperatuurgeschiedenis mogelijk, waarbij gegevens rechtstreeks naar het FMS-systeem op fabrieksniveau worden geüpload voor productiemonitoring.

Door gegevensverzameling op lange termijn kunnen de correlaties tussen mandvervorming en procesparameters worden geanalyseerd om voorspellende onderhoudsmodellen op te stellen, waardoor interventie mogelijk wordt voordat vervorming optreedt en de levensduur van de mand met 30% tot 50% wordt verlengd.
