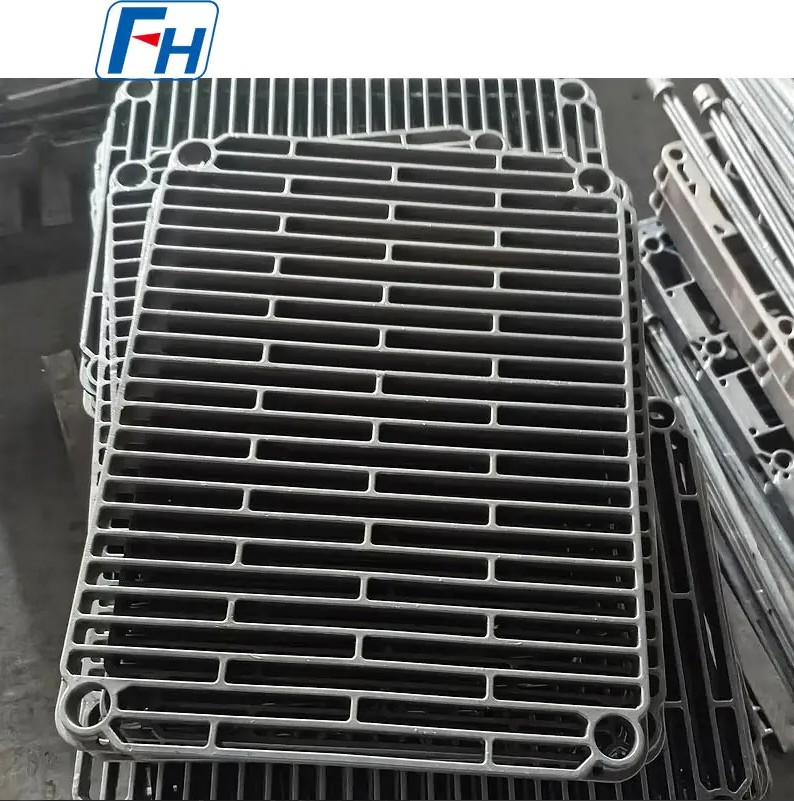

Waarom kromtrekken of barsten warmtebehandelingsbakken?

Niet-uniform thermisch fietsen: de belangrijkste oorzaak van kromtrekken en scheuren

Een ovencontrolethermokoppel kan de beoogde gemiddelde temperatuur bevestigen, maar er kunnen nog steeds aanzienlijke temperatuurgradiënten bestaan van links naar rechts, van boven naar beneden en van voren naar achteren in de kamer. Terwijl een bak herhaaldelijk opwarmt en afkoelt via deze gradiënten, zetten verschillende zones met verschillende snelheden uit en krimpen ze in, waardoor cumulatieve thermische spanning ontstaat.

In ovens met continue warmtebehandeling kan de oppervlaktetemperatuur van de ovenrollen binnen slechts enkele minuten schommelen van ongeveer 200°C naar meer dan 900°C. Warmtebehandelingsplaten ondergaan zelfs meer laad- en loscycli per dag dan typische ovenrollen, dus de geaccumuleerde thermische schok is aanzienlijk. Zodra de plaatselijke spanning de vloeigrens van het materiaal overschrijdt, begint de bak te buigen, te draaien of krom te trekken. Als de stress zich blijft concentreren zonder verlichting, volgt er een breuk.

Structurele ontwerptekortkomingen: thermische uitzetting die nergens heen kan

Wanneer een bak opwarmt van kamertemperatuur naar 1.000°C, kan de lineaire uitzetting 10 mm tot 15 mm per meter lengte bereiken. Als het ontwerp geen uitzettingsspleten of flexibele verbindingsstructuren bevat, heeft die thermische uitzetting geen vrijgavepad; spanning hoopt zich direct op bij lasverbindingen en veroorzaakt uiteindelijk scheuren.

Wanddikte is net zo belangrijk. De wand van de hoofdbak varieert doorgaans van 8 mm tot 20 mm. Muren die te dun zijn, hebben geen sterkte en oxideren snel; te dikke muren vergroten de thermische massa, verlengen de verwarmingscycli en intensiveren de thermische spanning. Uit empirische gegevens blijkt dat voor elke 2 mm toename van de wanddikte het gewicht van de bak met ongeveer 15% toeneemt, terwijl de kruiplevensduur bij hoge temperaturen met slechts ongeveer 5% verbetert. Het optimaliseren van de balans tussen structurele sterkte en thermische efficiëntie is daarom essentieel.

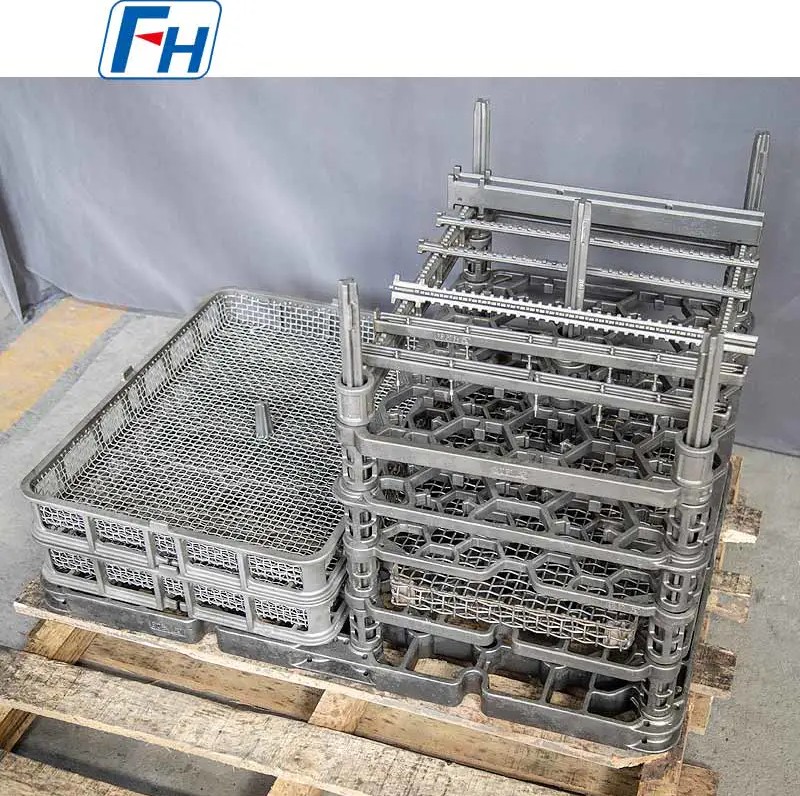

Voor de ribindeling verhogen honingraatstructuren de stijfheid van de bak met meer dan 40% in vergelijking met conventionele radiale ribben, terwijl ze tegelijkertijd het gewicht verminderen en de ovengascirculatie verbeteren, waardoor de uniformiteit van de werkstuktemperatuur binnen ±5°C blijft. De hardheid van het onderste spoor moet 30 tot 50 HBW lager zijn dan die van de ovenrollen om schade aan de dure roloppervlakken te voorkomen.

Verkeerde materiaalkeuze: prestaties bij hoge temperaturen gaan snel achteruit

Gewone koolstofstalen trays verliezen snel hun sterkte en oxidatieweerstand boven 900°C. Hittebestendige gietstukken van gelegeerd staal, zoals de kwaliteiten 1.4848, 1.4849, 2.4879 en SCH13, bevatten doorgaans 10% tot 30% chroom met toevoegingen van nikkel en molybdeen, waardoor een stabiele austenitische of austenitisch-ferritische microstructuur ontstaat. Hierdoor kunnen de trays betrouwbaar functioneren in omgevingen tussen 900°C en 1.150°C, waardoor de levensduur drie tot vijf keer langer is dan die van gewone koolstofstalen trays.

Chroom vormt een dichte Cr₂O₃-oxidefilm op het oppervlak die verdere zuurstofdiffusie blokkeert, waardoor zowel oxidatie bij hoge temperaturen als het begin van scheuren door thermische vermoeidheid worden vertraagd. Bovendien zullen gietstukken die geen normalisatie en tempering hebben ondergaan om de restspanning van het gietproces te verminderen, veel eerder beginnen te barsten, omdat de operationele thermische spanning zich opstapelt bovenop de reeds bestaande restspanning.

Operationele en onderhoudsfouten: verborgen versnellers van mislukkingen

Zelfs met de juiste materiaalkeuze en een goed structureel ontwerp kunnen slechte operationele praktijken de levensduur van de tray aanzienlijk verkorten. De meest voorkomende managementlacunes op veldniveau zijn:

• 01 Het laden van een enkele lade tot meer dan 85% van de nominale ontwerpcapaciteit, waardoor plaatselijke spanningsconcentraties ontstaan die vroegtijdige vervorming initiëren.
• 02 Draait bij werkelijke temperaturen lager dan 50°C onder de maximale nominale gebruikstemperatuur van het materiaal, waardoor er geen veiligheidsmarge overblijft voor onbedoelde oververhitting.
• 03 Verkeerd uitgelijnde overdrachtsmechanismen – duwstangen, duwkoppen, handlerkoppen – die een continue zijdelingse kracht uitoefenen, waardoor slijtage en vervorming in de loop van de tijd worden versneld.
• 04 Het overslaan van uitgebreide dimensionale inspecties elke 500 ovencycli; voortgezet gebruik wanneer de kritische afmetingsvervorming al groter is dan 3 mm.
• 05 Niet-uniforme quenchkoeling die een scherpe temperatuurgradiënt creëert tussen werkstukken en de bak, waardoor een plotselinge thermische schok ontstaat.

Hoe u kunt bepalen of een lade moet worden vervangen

De inspectie van trays moet zich richten op drie dimensies: vlakheid, haaksheid en algehele proportionele integriteit. Dienbladen moeten zowel in de breedte als in de lengte vlak en waterpas blijven. Doorzakken, buigen, kromtrekken of draaien belemmeren allemaal de soepele verwerking van materiaal in de oven en kunnen onverwachte stilstand van de apparatuur veroorzaken.

De haaksheid kunt u het beste controleren door op elk van de vier hoeken een winkelvierkant aan te brengen. Elke niet-vierkante toestand kan volgproblemen in het oventransportsysteem veroorzaken, waardoor een cascade van secundaire storingen ontstaat. Trays die aanzienlijke uitstulpingen of grote breuken vertonen en die buiten de oorspronkelijke maattoleranties vallen, moeten onmiddellijk buiten gebruik worden gesteld in plaats van gerepareerd en hergebruikt.

Het inbouwen van trayinspecties in de geplande zomer- of winteronderbrekingen voor onderhoud van ovens is een praktische manier om dit proces te internaliseren en problemen op te lossen voordat deze escaleren tot kostbare productieonderbrekingen.

Kernstrategieën om de levensduur van trays te verlengen

Op materiaalniveau elimineert het specificeren van hittebestendige legeringsgietstukken die al een normalisering en tempering hebben ondergaan de resterende gietspanning voordat de bak ooit in gebruik wordt genomen. Op structureel niveau verdeelt het ontwerp de thermische uitzettingscompensatie – door middel van honingraatribben, flexibele verbindingen en voldoende uitzettingsvoegen – waardoor de spanning wordt verdeeld in plaats van deze te concentreren. Op procesniveau verminderen geleidelijke verwarmings- en afkoelhellingen de thermische schokken; blussen met olie genereert aanzienlijk lagere thermische spanning dan blussen met water, terwijl blussen met lucht geschikt is voor toepassingen waarbij vervormingsbeheersing belangrijker is dan maximale hardheid.
