Welk hittebestendig staalgietwerk moet u kiezen voor toepassingen bij extreme temperaturen?

In de sectoren industriële warmtebehandeling en energieapparatuur hittebestendige stalen gietstukken uit de serie chroomnikkel (Cr25Ni20). demonstreren superieure kruipweerstand en oxidatiestabiliteit in vergelijking met gietstukken uit de medium-chroomlaag-nikkelserie (Cr18Ni8) bij gebruik in duurzame omgevingen boven 1100°C . Voor kritische componenten zoals ovenrollen, stralingsbuizen en warmtebehandelingsarmaturen die daarbuiten werken 1000°C Door materialen met een hoog chroomnikkellegering te kiezen, kan de levensduur van de componenten worden verlengd 30% tot 50% , waardoor de frequentie van ongeplande downtime en de onderhoudskosten aanzienlijk worden verminderd.

Technische positioneringsverschillen tussen twee mainstream Hittebestendige stalen gietstukken

Hittebestendige stalen gietstukken kunnen worden onderverdeeld in twee hovandtakken op basis van legeringssystemen: austenitisch staal met middelhoog chroomgehalte en austenitisch staal met hoog chroomnikkelgehalte. Elk heeft toepasselijke scenario's binnen de 650°C tot 1200°C temperatuurbereik, waarbij kernverschillen zich manifesteren in de verhoudingen van de legeringssamenstelling, microstructurele stabiliteit en degradatiecurven van mechanische prestaties bij hoge temperaturen.

Serie met middelmatig chroom en laag nikkel: kosteneffectieve oplossingen voor hoge temperaturen

Typische kwaliteiten zoals de Cr18Ni8-serie regelen het chroomgehalte binnenin 16% tot 20% en nikkelgehalte van ongeveer 8% tot 12% . Dit systeem handhaaft de structurele sterkte in de 650°C tot 950°C bereik door versterking van vaste oplossingen en beperkte carbideprecipitatie. De voordelen zijn onder meer beheersbare grondstofkosten en bredere gietprocesvensters, waardoor het geschikt is voor massaproductie van relatief eenvoudige ovenbasisplaten, trays en ovenrollen met lage temperatuur.

Wanneer de bedrijfstemperaturen echter overschrijden 1000°C , neemt de austenitische matrixstabiliteit van gietstukken uit de middelmatige chroomlaag met een laag nikkelgehalte af, met versnelde precipitatiesnelheden van de σ-fase en brosse carbiden. Dit resulteert in een verslechtering van de uithoudingsvermogen bij hoge temperaturen ruim 40% vanaf initiële waarden daarna 500 uur . Bijgevolg is dit materiaal beter geschikt voor intermitterende werkzaamheden, grote temperatuurschommelingen of werkomstandigheden met overwegend middelmatige tot lage temperaturen.

Serie met hoog chroomnikkel: prestatiebenchmarks bij extreem hoge temperaturen

Vertegenwoordigd door Cr25Ni20-legeringssystemen, is het chroomgehalte verhoogd tot 24% tot 28% , nikkelgehalte bereikt 18% tot 22% , met sporentoevoegingen van niobium en wolfraam voor controle van de carbidemorfologie. Het hoge chroomgehalte zorgt voor dichte vorming Cr₂O₃-Al₂O₃ composietoxidefilms op oppervlakken, met groeisnelheden in 1100°C alleen luchtomgevingen een derde die van gietstukken uit de middelmatige chroomserie.

Het hoge nikkelaandeel verbetert de stabiliteit van de austenitische fase aanzienlijk bij verhoogde temperaturen, waardoor precipitatie in de σ-fase wordt onderdrukt en het mogelijk wordt gemaakt dat de kruipbreuklevensduur van het gietstuk langer is dan 10.000 uur onder 1050°C bij 100 MPa spanning omstandigheden. Dit materiaal heeft de voorkeur voor stralingsbuizen voor continu gloeiovens, ventilatorwaaiers voor carboneerovens en componenten voor industriële ovenbekleding die werken bij 1200°C .

Vergelijkende analyse van belangrijke prestatie-indicatoren

Om de prestatieverschillen tussen deze twee materialen in daadwerkelijke werkomstandigheden te kwantificeren, worden systematische vergelijkingen uitgevoerd op vier dimensies: oxidatieweerstand, sterkte bij hoge temperaturen, corrosieweerstand en procesaanpassingsvermogen.

Oxidatieweerstand: de beslissende factor voor een levensduur bij hoge temperaturen

De belangrijkste faalwijzen voor hittebestendige stalen gietstukken in luchtomgevingen met hoge temperaturen zijn het afbrokkelen van oxideschilfers en het dunner worden van het substraat. Uit ASTM G54 isochronale oxidatietestgegevens blijkt dat daarna 200 uur continue blootstelling in lucht van 1100°C , gietstukken uit de hoog-chroom-nikkelserie behouden de oxidefilmdikte ertussen 12 tot 18 micrometer , terwijl gietstukken uit de middelmatige chroomlaag met een laag nikkelgehalte oxidefilms ontwikkelen die reiken 35 tot 50 micrometer met duidelijke gelaagdheid en scheuren.

Het mechanisme voor de vorming van dichte oxidefilms ligt in de preferentiële vorming van continue Cr₂O3-lagen, mogelijk gemaakt door een hoog chroomgehalte, terwijl nikkelelementen de grensvlakspanning tussen de oxidefilm en het substraat verminderen, waardoor het loslaten van de film tijdens thermische cycli wordt geminimaliseerd. Voor warmtebehandelingsarmaturen die frequente verwarmings- en koelcycli ondergaan, kan deze eigenschap het gewichtsverlies door oxidatie verminderen ruim 60% .

Kruip- en uithoudingsvermogen bij hoge temperaturen: gekwantificeerde beoordeling van het draagvermogen

Kruip vertegenwoordigt de meest dodelijke faalwijze voor hittebestendige stalen gietstukken onder langdurige belastingsomstandigheden bij hoge temperaturen. GB/T 2039 standaard duurzaamheidstests tonen aan:

• Onder 900°C/80MPa omstandigheden overschrijden beide materialen 50.000 uur breuktijd met minimale prestatiedivergentie;
• Onder 1050°C/60 MPa onder omstandigheden neemt de breuktijd van het gieten van medium-chroom-laag-nikkel-serie af tot ongeveer 8.000 uur , terwijl de gietstukken uit de hoog-chroomnikkelserie behouden blijven ruim 25.000 uur ;
• Bij 1100°C wordt de uithoudingsvermogensterkte van gietstukken met een middelmatig chroom- en nikkelgehalte ontoereikend voor technische toepassingen, terwijl gietstukken met een hoog chroom-nikkel-gehalte een 15.000 uur breuk levensduur onder 40 MPa spanning.

Deze kwantitatieve gegevensdivergentie bepaalt rechtstreeks de materiaalselectiegrenzen voor kritische dragende componenten zoals stralingsbuizen en vrijdragende ovenrollen.

Microstructurele evolutie en faalmechanismeverschillen

De prestaties bij hoge temperaturen van hittebestendige stalen gietstukken hangt niet alleen af van de samenstelling van de legering, maar wordt diepgaand beïnvloed door de microstructurele evolutie tijdens langdurig gebruik. Het fasetransformatiegedrag van deze twee materialen binnen identieke temperatuurbereiken vertoont fundamentele verschillen.

Serie met middelmatig chroomlaag-nikkelgehalte: carbidevergroving en σ-faseverbrossing

Binnen de 650°C tot 900°C Bij een temperatuurbereik slaan M₂₃C₆-type carbiden in gietstukken uit de medium-chroomlaag-nikkelserie continu neer langs de austenietkorrelgrenzen, waarbij ze geleidelijk grover worden met een langere gebruiksduur. Korrelgrenscarbidevolumefracties kunnen bereiken 3% tot 5% na 1.000 uur , waardoor de cohesie van de korrelgrens ernstig wordt verzwakt.

Cruciaal is dat chroom- en ijzerverrijking op korrelgrensgebieden gemakkelijk bros worden σ fase (FeCr intermetaalverbinding) . Met hardheidswaarden tussen HV 900 tot 1100 σ fase verdeeld in netwerkconfiguraties langs korrelgrenzen kan de impacttaaiheid bij kamertemperatuur verminderen met ruim 70% , waardoor tegelijkertijd de plasticiteit bij hoge temperaturen wordt aangetast. Voor ovencomponenten die worden blootgesteld aan thermische en mechanische schokken, vertegenwoordigt σ-faseverbrossing het belangrijkste knelpunt dat de levensduur beperkt.

Hoog-chroom-nikkel-serie: stabiele austenitische matrix en regelbare neerslagfasen

Een hoog nikkelgehalte breidt het austenietfaseveld uit naar lagere temperaturen, waardoor de σ-fasevormingskinetiek aanzienlijk wordt onderdrukt. In Cr25Ni20-gietstukken, zelfs daarna 10.000 uur of 1050°C service, σ fasevolumefracties blijven hieronder controleerbaar 0,5% .

De primaire versterkingsfasen in dit systeem zijn carbonitriden van het NbC- of M(C,N)-type, gekenmerkt door fijne deeltjesgroottes ( 50 tot 200 nanometer ), uniforme verdeling en dispersieversterkende mechanismen die de sterkte bij hoge temperaturen verbeteren met aanzienlijk lagere verruwingssnelheden dan M₂C₆. Gecombineerd met de juiste oplossingsbehandeling ( 1150°C tot 1200°C gedurende 2 tot 4 uur, gevolgd door afschrikken met water ), bereiken gietstukken vanaf het begin van de levensduur een geoptimaliseerde carbidedistributie, waardoor de achteruitgang van de prestaties wordt vertraagd.

Industriële toepassingsscenario's en richtlijnen voor selectiebeslissingen

Op basis van de hierboven geschetste prestatieverschillen zijn de toepasselijke grenzen voor deze twee hittebestendige staalgiettypen in industriële apparatuur relatief duidelijk geworden. Selectiebeslissingen moeten de werktemperatuur, belastingskarakteristieken, thermische cyclusfrequentie en verwachte levensduurvereisten uitgebreid evalueren.

Typisch vergelijkingsvoorbeeld bij toepassingen voor warmtebehandelingsarmaturen

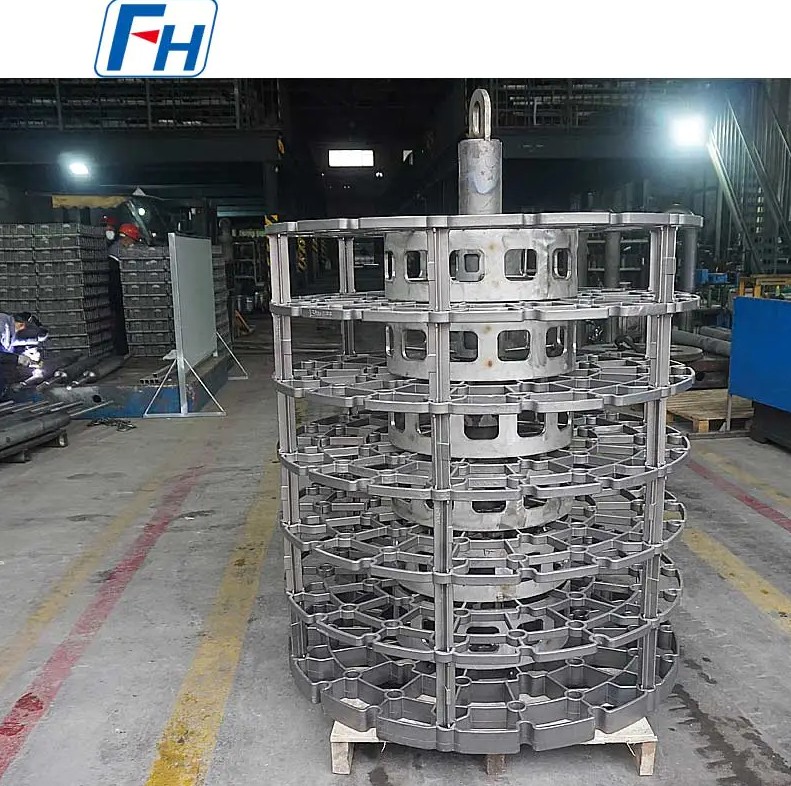

Denk aan trays en pilaren in productielijnen voor het carbureren van auto-uitrusting: In 930°C carbonerende atmosferen armaturen uit de medium-chroomlaag met een laag nikkelgehalte bereiken een levensduur van ongeveer 8 tot 12 maanden , waarbij primaire faalwijzen gepaard gaan met kromtrekkende vervorming en scheuren als gevolg van oxidatie van de korrelgrens. Bij het overstappen op materialen met een hoog chroomnikkelgehalte wordt de levensduur onder identieke omstandigheden verlengd 18 tot 24 maanden , waarbij de vervormingsreducties groter zijn dan 40% .

Hoewel gietstukken uit de hoog-chroomnikkelserie hogere initiële aanschafkosten met zich meebrengen, blijkt uit uitgebreide berekeningen waarin de vervangingsfrequentie, verliezen door stilstand en arbeidsonderhoudskosten zijn opgenomen dat hun de totale levenscycluskosten worden feitelijk met 25% tot 35% verlaagd . Dit economische voordeel wordt bijzonder uitgesproken voor continu werkende geautomatiseerde productielijnen voor warmtebehandeling.

Essentiële zaken voor kwaliteitscontrole en prestatieverificatie

Ongeacht de materiaalkeuze zijn de prestatierealisatie van hittebestendige stalen gietstukken afhankelijk van strenge kwaliteitscontrolesystemen. De volgende inspectie-items vertegenwoordigen kritische schakels die ervoor zorgen dat gietstukken voldoen aan de ontwerpvereisten voor de bedrijfscondities.

Chemische samenstelling en metallografisch onderzoek

Spectroscopische analyse zorgt ervoor dat afwijkingen van belangrijke elementen zoals chroom, nikkel en koolstof binnenin worden gecontroleerd ±0,5% , waarbij toevoegingen van sporenelementen zoals niobium en wolfraam nauwkeurig op peil worden gehouden ±0,1% . Metallografisch onderzoek richt zich op:

• Austeniet korrelgroottekwaliteiten (vereisen meestal 3 t/m 6 leerjaar );
• Carbideverdelingsmorfologie en volumefracties;
• Aanwezigheid van gietkrimpporositeit, overmatige insluitsels of andere defecten.

Prestatieverificatietests bij hoge temperaturen

Naast conventionele trekproeven bij kamertemperatuur moeten de volgende verificatiepunten bij hoge temperaturen worden aangevuld:

1. Kortetermijntrekproeven bij hoge temperaturen (streeftemperatuurpunten: 800°C, 950°C, 1050°C ), het meten van de vloeigrens en de degradatiecurven van de treksterkte;
2. Duurzaamheidstests (uitgevoerd volgens GB/T 2039 of ASTM E139), waarbij gegevens over de breuktijd worden verkregen bij doeltemperaturen en stressniveaus;
3. Isochronale oxidatietesten ( 800°C tot 1100°C , elke weging 50 uur ), het uitzetten van oxidatiekinetische curven en het berekenen van oxidatiesnelheidsconstanten.

Voor kritische dragende componenten wordt aanbevolen om de bemonsteringsverhoudingen te vergroten 10% tot 20% voor niet-destructief onderzoek (radiografisch of ultrasoon), waarbij ervoor moet worden gezorgd dat de interne defectafmetingen niet groter zijn 5% van wanddikte.

Trends in technologische ontwikkeling en aanbevelingen voor materiaalselectie

Terwijl industriële ovens evolueren naar hogere temperaturen, langere continue bedrijfscycli en complexere atmosferische omgevingen, laat de hittebestendige staalgiettechnologie de volgende ontwikkelingstrends zien:

• Micro-gelegeerd ontwerp : Door sporen van zeldzame aardmetalen (zoals Ce, La) toe te voegen aan Cr25Ni20-basissamenstellingen kan de korrelstructuur van de oxidefilm verder worden verfijnd, waardoor 1100°C oxidatiesnelheden met een extra 15% tot 20% ;
• Directioneel stollen en fijnkorrelig gieten : Controle van de stollingsrichting en koelsnelheden om kolomvormige kristalsegregatie te elimineren, waardoor de duurzaamheidssterkte bij hoge temperaturen wordt verbeterd ruim 20% ;
• Composiet beschermende coatingsynergie : Het aanbrengen van aluminide- of MCrAlY-coatings op gietoppervlakken om dubbellaagse beschermingssystemen te creëren met substraten met een hoog chroomnikkellegering, waardoor de ultieme gebruikstemperaturen worden verhoogd 1250°C .

Voor eindgebruikers moeten beslissingen over materiaalselectie de vergelijkingskaders voor één enkele kosten overstijgen en evaluatiemodellen opstellen die daarop gericht zijn totale levenscycluskosten (LCC) . Wanneer de bedrijfstemperaturen hoger zijn 1000°C of jaarlijkse bedrijfsuren overschrijden 6.000 uur , de uitgebreide kosten-prestatievoordelen van hoog-chroom-nikkel-series hittebestendige stalen gietstukken volledig duidelijk worden, wat de rationele keuze vertegenwoordigt om een stabiele werking van de apparatuur op lange cycli te garanderen.
