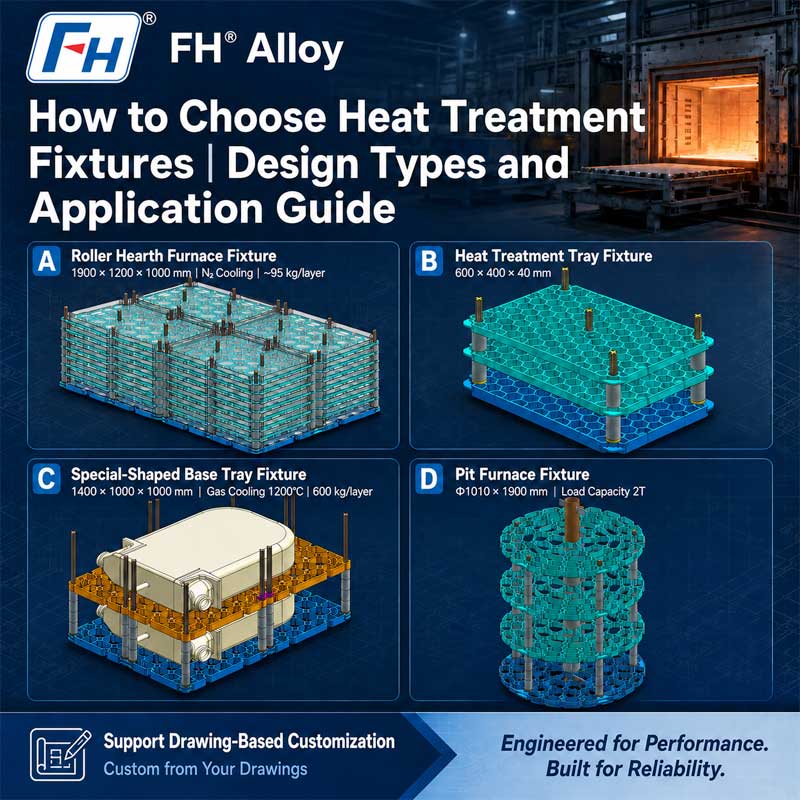

Hoe u de juiste warmtebehandelingsarmaturen kiest: een gids voor armatuurontwerpen en toepassingen

Bij de industriële warmtebehandelingsproductie zijn armaturen veel meer dan eenvoudige dragers die worden gebruikt om componenten in en uit ovens te verplaatsen.

Een goed ontworpen warmtebehandelingsarmatuur helpt bij het beheersen van:

Positionering van componenten
Warmteverdeling
Efficiëntie van het laden
Consistentie van de productie
Vervorming bij hoge temperaturen

Het selecteren van de juiste armatuur is echter niet altijd eenvoudig.

Een armatuur dat goed werkt voor kleine batchcomponenten is mogelijk niet geschikt voor zware gietstukken. Een ontwerp dat in een conventionele oven wordt gebruikt, voldoet mogelijk niet aan de eisen van een vacuümwarmtebehandelingsproces.

De juiste oplossing hangt af van de relatie tussen:

Werkstukgeometrie
Oventype
Temperatuurbereik
Laadmethode
Productiecyclus
Materiële prestaties

In deze gids worden de belangrijkste soorten warmtebehandelingsarmaturen uitgelegd en hoe ingenieurs het juiste ontwerp selecteren voor verschillende industriële toepassingen.
FH® Alloy biedt op maat gemaakte warmtebehandelingsarmaturen op basis van klanttekeningen, ovenomstandigheden en productievereisten.

Waarom de selectie van warmtebehandelingsarmaturen belangrijk is
Tijdens de warmtebehandeling worden componenten herhaaldelijk blootgesteld aan hoge temperaturen en thermische cycli.

Het armatuur moet zijn structurele functie behouden terwijl het het werkstuk ondersteunt.

Een ongeschikt armatuurontwerp kan leiden tot:

Vervorming van het werkstuk
Ongelijkmatige verwarming
Verminderde ovencapaciteit
Korte levensduur van het armatuur
Verhoogde productiekosten

Voor fabrikanten die continue warmtebehandelingen uitvoeren, hebben de prestaties van de armatuur een directe invloed op de productiviteit.
Een goed ontworpen armatuur moet een balans bereiken tussen:
Mechanische sterkte Warmteoverdracht Gewichtsoptimalisatie Levensduur

Verschillende ontwerpen voor warmtebehandelingsarmaturen en hun toepassingen
Er zijn verschillende veel voorkomende armatuurconfiguraties die worden gebruikt in industriële ovens.
De beste keuze hangt af van de vorm van het onderdeel, de procesvereisten en de ovenomgeving.

Warmtebehandelingsmanden: flexibele oplossingen voor batchverwerking
Warmtebehandelingsmanden worden gewoonlijk geselecteerd voor batchproductie waarbij meerdere componenten samen worden verwerkt.

Ze worden veel gebruikt voor:

Kleine metalen onderdelen
Bevestigingsmiddelen
Auto-onderdelen
Bewerkte onderdelen
Gegoten componenten

Voordelen van warmtebehandelingsmanden
Efficiënt batchladen
Met manden kunnen operators veel componenten in één ovencyclus laden.
Dit verbetert:

Efficiëntie bij het hanteren
Productie organisatie
Gebruik van de oven

Goede warmtecirculatie
Open structuren zorgen ervoor dat warmte en ovenatmosfeer de componenten effectiever kunnen bereiken.
Dit helpt de temperatuuruniformiteit tijdens de verwerking te verbeteren.

Gemakkelijk te hanteren
Veel industriële manden zijn onder meer:

Hijspunten
Versterkte kozijnen
Stapelbare structuren
Hanteringsfuncties

Deze ontwerpen maken ze geschikt voor herhaalde productieomgevingen.

Wanneer moet u een warmtebehandelingsmand kiezen?
Een mand is vaak geschikt wanneer:

Meerdere onderdelen worden samen verwerkt
Componentgeometrie is relatief eenvoudig
Batchladen heeft de voorkeur
Er is een hoge productie-efficiëntie vereist

Warmtebehandelingsbakken: stabiele positionering voor precisiecomponenten
Warmtebehandelingsbakken bieden een gecontroleerd steunoppervlak voor componenten die een georganiseerde plaatsing vereisen.
Vergeleken met manden bieden trays doorgaans een betere positioneringscontrole.

Ze worden vaak gebruikt voor:

Precisie bewerkte onderdelen
Platte componenten
Gereedschapscomponenten
Componenten die gescheiden moeten worden

Belangrijkste ontwerpkenmerken van warmtebehandelingsbakken
Afhankelijk van de toepassing kunnen trays bestaan uit:

Roosteropeningen
Verstevigingsribben
Punten lokaliseren
Steunblokken
Stapelbare structuren

Waarom worden trays gebruikt bij warmtebehandeling?
Een dienblad kan helpen:

Verminder beweging van onderdelen
Zorg voor een consistente afstand
Voorkom contact met componenten
Verbeter de herhaalbaarheid van processen

Voor toepassingen die maatnauwkeurigheid vereisen, kan het ontwerp van de bak van cruciaal belang zijn.

Warmtebehandelingsrekken: ondersteunen grote of complexe componenten
Warmtebehandelingsrekken zijn ontworpen voor toepassingen waarbij componenten een specifieke positionering of ondersteuning op meerdere niveaus nodig hebben.
Ze worden vaak gebruikt voor:

Lange componenten
Zware onderdelen
Grote vergaderingen
Precisiecomponenten

Belangrijke overwegingen bij het ontwerpen van racks
Belastingverdeling
De sterkte bij hoge temperaturen wordt niet alleen bepaald door het materiaal.
De constructie moet de belastingen goed verdelen om te voorkomen dat:

Buigen
Verzakking
Lokale stressconcentratie

Componentpositionering
Het rek moet stabiele ondersteuning bieden en tegelijkertijd het volgende mogelijk maken:

Warmtecirculatie
Thermische uitzetting
Gemakkelijk laden

Compatibiliteit met ovens
Rekafmetingen moeten overeenkomen met:

Grootte van de ovenkamer
Apparatuur laden
Productieproces

Rasterarmaturen: optimalisatie van warmteoverdracht en gewicht
Rastervormige armaturen zijn ontworpen met open structuren om de warmtestroom te verbeteren.

Ze worden vaak gebruikt als:

Ondersteunende platforms
Basisroosters
Tussenlagen
Mandstructuren

Voordelen van rasterstructuren
Een goed ontworpen roosterarmatuur kan het volgende bieden:

Verminderd armatuurgewicht
Verbeterde warmtecirculatie
Beter sfeercontact
Efficiënt laden van de oven

De open structuur moet echter nog steeds voldoende sterkte behouden tijdens bedrijf bij hoge temperaturen.

Op maat gemaakte warmtebehandelingsarmaturen: ontworpen rond het werkstuk
Standaard armatuurontwerpen kunnen niet altijd voldoen aan de industriële eisen.
Voor speciale componenten hebben fabrikanten vaak maatwerkoplossingen nodig.

Op maat gemaakte armaturen worden ontwikkeld volgens:

Afmetingen van componenten
Kritieke ondersteuningslocaties
Laadrichting
Beperkingen van de oven
Procesvereisten

Voorbeelden van aangepaste armatuurtoepassingen
Aangepaste ontwerpen worden vaak gebruikt voor:

Lucht- en ruimtevaartcomponenten
Turbine-onderdelen
Grote gietstukken
Precisie gereedschap
Speciale legeringscomponenten

Bijpassend armatuurontwerp met oventype
De ovenomgeving is een van de belangrijkste factoren bij het selecteren van een armatuur.

Vacuümovenarmaturen
Vacuümoventoepassingen vereisen speciale aandacht voor:

Materiaalstabiliteit
Eisen aan schone oppervlakken
Dimensionale nauwkeurigheid
Warmteoverdracht door straling

Vacuümarmaturen vereisen meestal geoptimaliseerde structuren omdat de omstandigheden voor warmteoverdracht verschillen van conventionele ovens.

Pitovenarmaturen
Pitovenarmaturen zijn gewoonlijk ontworpen voor verticale belasting.
Belangrijke overwegingen zijn onder meer:

Hoogte armatuur
Hijsstructuur
Laadbalans
Positionering van componenten

Rolhaardovenarmaturen
Continue ovensystemen vereisen armaturen die kunnen samenwerken met het transportmechanisme.
Ontwerpoverwegingen zijn onder meer:

Bodemstructuur
Stabiliteit tijdens beweging
Rolafstand
Totaal laadgewicht

Carburerende ovenarmaturen
Carburatieprocessen stellen armaturen bloot aan veeleisende thermische en atmosferische omstandigheden.
Materiaalkeuze en structureel ontwerp moeten rekening houden met:

Koolstofatmosfeereffecten
Blootstelling aan hoge temperaturen
Lange bedrijfscycli

Het juiste armatuurmateriaal selecteren
Armatuurontwerp en materiaalkeuze moeten samen worden overwogen.
Veel voorkomende hittebestendige materialen zijn onder meer:

310S roestvrij staal
Vaak geselecteerd vanwege:

Ovenschalen
Ondersteunende structuren
Algemene toepassingen bij hoge temperaturen

1.4848 Hittebestendig staal
Vaak gebruikt wanneer de vereisten onder meer zijn:

Sterkte bij hoge temperaturen
Oxidatie weerstand
Structurele betrouwbaarheid

1.4849 en 1.4852 legeringen
Gebruikt voor veeleisende omstandigheden waarbij:

Hogere temperatuur
Lange serviceperioden
Betere kruipweerstand

Op nikkel gebaseerde legeringen
Geselecteerd voor toepassingen die een hoger temperatuurvermogen of zwaardere bedrijfsomstandigheden vereisen.

Sleutelfactoren bij het selecteren van warmtebehandelingsarmaturen
Voordat ingenieurs een armatuurontwerp kiezen, moeten ze de volgende factoren evalueren.

1. Werkstukgeometrie
Overweeg:

Vorm
Grootte
Gewicht
Kritieke oppervlakken
Risico's van vervorming

2. Ovenomstandigheden
Belangrijke parameters zijn onder meer:

Temperatuur
Sfeer
Verwarmingsmethode
Cyclusfrequentie

3. Laadvereisten
Evalueer:

Gewicht van één component
Batchgewicht
Laadmethode
Hanteringsapparatuur

4. Verwachte levensduur
Een armatuur die is ontworpen voor incidenteel gebruik kan verschillen van een armatuur die continu werkt.
Overweeg:

Thermische cycli
Onderhoudsvereisten
Vervangingsfrequentie

Veelgemaakte fouten bij het kiezen van warmtebehandelingsarmaturen
Alleen selecteren op basis van initiële kosten
Een goedkoper armatuur kan resulteren in:

Snellere vervorming
Vaker vervangen
Productieonderbrekingen

Het negeren van ovenomstandigheden
Een armatuur dat geschikt is voor luchtatmosfeer presteert mogelijk niet goed in:

Vacuümomgevingen
Carburerende atmosferen
Hoogcyclische productie

Gebruik van standaardontwerpen voor speciale toepassingen
Complexe componenten vereisen vaak op maat gemaakte ondersteuningsoplossingen

Aangepaste productie van warmtebehandelingsarmaturen door FH® Alloy
FH® Alloy is gespecialiseerd in productie op maat gemaakte warmtebehandelingsarmaturen voor industriële oventoepassingen.

Oplossingen zijn onder meer:

Warmtebehandelingsmanden
Ovenschalen
Warmtebehandelingsrekken
Raster armaturen
Op maat gemaakte steunarmaturen
Vacuümovenarmaturen

De productie kan gebaseerd zijn op:

Klanttekeningen
Bestaande monsters
Specificaties van de oven
Componentvereisten

Door geschikte materialen, geoptimaliseerde structuren en productie-ervaring te combineren, helpt FH Alloy klanten de ovenprestaties en de betrouwbaarheid van de armatuur te verbeteren.

Veelgestelde vragen
Vraag 1: Welk type warmtebehandelingsarmatuur wordt het meest gebruikt?
Manden, dienbladen en rekken behoren tot de meest gebruikte ontwerpen. De beste keuze hangt af van het werkstuk en het ovenproces.

Vraag 2: Hoe selecteer ik een warmtebehandelingsarmatuur?
Bij de selectie moet rekening worden gehouden met de afmetingen van het werkstuk, het oventype, de temperatuur, de atmosfeer, de laadmethode en de verwachte levensduur.

Vraag 3: Kunnen warmtebehandelingsarmaturen worden aangepast?
Ja. De meeste industriële ovenarmaturen worden aangepast aan de werkelijke productievereisten.

Vraag 4: Welke materialen zijn geschikt voor armaturen voor hoge temperaturen?
Gebruikelijke materialen zijn onder meer 310S, 1.4848, 1.4849, 1.4852 en andere hittebestendige legeringen.

Conclusie
Het kiezen van de juiste warmtebehandelingsarmatuur vereist meer dan het selecteren van een mand, dienblad of rek.

Het armatuur moet worden ontworpen in overeenstemming met de volledige gebruiksomgeving:

Ovenomstandigheden
Componentvereisten
Temperatuur
Laadmethode
Materiële prestaties

Een goed geselecteerde armatuur kan de productie-efficiëntie verbeteren, het risico op vervorming verminderen en een langere levensduur bieden.
FH® Alloy biedt op maat gemaakte warmtebehandelingsarmaturen voor industriële klanten die betrouwbare ovenoplossingen voor hoge temperaturen nodig hebben.
