Hoe warmtebehandelingsbakken de efficiëntie en levensduur van industriële ovens maximaliseren

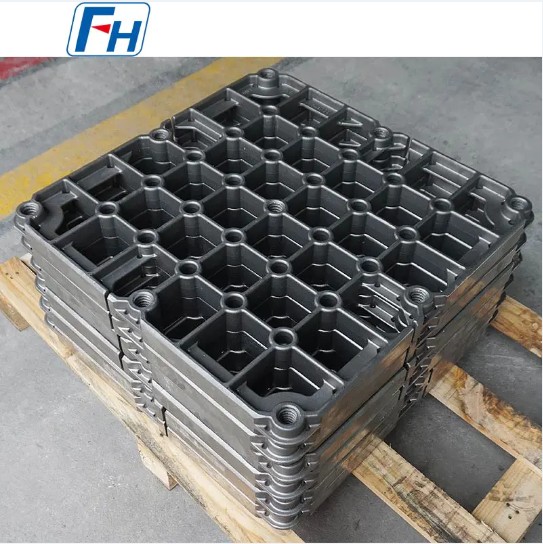

Warmtebehandelingsbakken zijn kerngereedschapscomponenten die worden gebruikt in industriële warmtebehandelingsovens om werkstukken vast te houden tijdens verwarming, afschrikken, temperen en andere thermische processen. Materiaalkeuze, structureel ontwerp en productieprocessen bepalen rechtstreeks de kwaliteit van de warmtebehandeling, de productie-efficiëntie en de levensduur van de apparatuur. Op maat gemaakte trays vervaardigd uit hoogwaardig hittebestendig gelegeerd staal (zoals 1.4848, 1.4849, 2.4879, SCH13, enz.) kunnen langdurig stabiel functioneren in omgevingen met hoge temperaturen variërend van 900°C tot 1150°C, wat een 3 tot 5 keer langere levensduur oplevert in vergelijking met gewone koolstofstalen trays . Deze bakken zijn onmisbare sleutelapparatuur in de precisiemetaalbewerking, de lucht- en ruimtevaart, de automobielindustrie en andere sectoren.

Functionele positionering en toepassingsscenario's van warmtebehandelingstrays

Warmtebehandelingsplaten vervullen drie kernfuncties in industriële ovens: dragen, positioneren en warmteoverdracht. Afhankelijk van het oventype en de procesvereisten kunnen trays worden onderverdeeld in meerdere typen, elk structureel geoptimaliseerd voor specifieke toepassingsscenario's.

Belangrijkste ladetypen per ovenclassificatie

• Well-type ovenbasisbakken : Gebruikt voor bodemondersteuning in put-/putovens, die zware verticale belastingen dragen, meestal met radiale ribstructuren
• Rolhaardbakken : Gebruikt in ovens met doorlopende rollen, met sporen of groeven aan de onderkant die passen bij de ovenrollen, waardoor continu transport mogelijk is
• Bakjes van het doostype : Geschikt voor batch-type doosovens, meestal rechthoekige platte of roosterstructuren voor eenvoudig laden en lossen met een vorkheftruck
• Rupsplaten voor continue ovens : Gebruikt in geautomatiseerde continue productielijnen, in samenwerking met pushers of transportkettingen voor geautomatiseerde batchverwerking
• Universele bakken voor multifunctionele ovens : Compatibel met meerdere oventypes, sterk gestandaardiseerde structuur, geschikt voor productie van meerdere variëteiten in kleine tot middelgrote batches

Typische toepassingsgebieden

Belangrijkste materiaalkeuze: prestatievergelijking van hittebestendig gelegeerd staal

Materiaalkeuze voor warmtebehandelingsbakken is de belangrijkste factor die hun prestaties en levensduur bepaalt. Verschillende legeringssamenstellingen zorgen voor duidelijke prestaties bij hoge temperaturen en mechanische eigenschappen.

Eigenschappen van veelgebruikte hittebestendige legeringsmaterialen

Kernprincipes voor materiaalkeuze : Trays die in een carbonerende atmosfeer werken, moeten prioriteit geven aan legeringen met een hoog chroom-nikkelgehalte (zoals 1.4848, 1.4849), omdat chroom een dichte Cr₂O₃-beschermende film op het oppervlak vormt die de penetratie van koolstofatomen in de matrix effectief verhindert. In zuivere oxidatieatmosferen kan het nikkelgehalte op passende wijze worden verlaagd om de kosten onder controle te houden, maar het chroomgehalte moet boven de 20% blijven om de oxidatieweerstand te behouden.

Structurele ontwerpbenodigdheden: sleutelfactoren die de levensduur beïnvloeden

Het structurele ontwerp van warmtebehandelingsplaten vereist een evenwicht tussen draagvermogen, thermische uniformiteit en thermische spanningsverlichting. Een onjuiste structuur is de belangrijkste oorzaak van voortijdig falen van de bak (vervorming, scheuren, kruipinstorting).

Vijf kernelementen van structurele optimalisatie

1. Ontwerp van wanddikte : De wanddikte van de hoofdbak varieert doorgaans van 8 mm tot 20 mm. Te dun leidt tot onvoldoende sterkte en overmatige oxidatie; te dik verhoogt de thermische capaciteit, verlengt de verwarmingscycli en intensiveert de thermische stress. Uit empirische gegevens blijkt dat voor elke 2 mm toename in wanddikte het gewicht van de bak met ongeveer 15% toeneemt, terwijl de kruiplevensduur bij hoge temperaturen slechts met ongeveer 5% verbetert. , waarvoor optimalisatie tussen sterkte en thermische efficiëntie vereist is.
2. Ribindeling : Radiale of honingraatribben zijn veel voorkomende ontwerpen. Honingraatstructuren verhogen de stijfheid met meer dan 40% terwijl ze het gewicht verminderen, en bevorderen de circulatie van ovengas, waardoor de uniformiteit van de werkstuktemperatuur binnen ±5°C wordt geregeld.
3. Compensatie van thermische uitzetting : Wanneer de bakken van kamertemperatuur naar 1000°C worden verwarmd, kan de lineaire uitzetting 10 mm tot 15 mm bereiken (per meter lengte). Uitzettingsvoegen of flexibele verbindingsstructuren moeten in het ontwerp worden gereserveerd; anders zal de thermische spanningsconcentratie lasscheuren veroorzaken.
4. Onderste baanontwerp : De onderste rails van de haardplaten met rollen moeten precies overeenkomen met de ovenrollen. De spoorhardheid moet 30 tot 50 HBW lager zijn dan die van ovenrollen om beschadiging van dure roloppervlakken te voorkomen. De spoorafstand bedraagt ​​doorgaans 300 mm tot 600 mm, berekend op basis van de lengte van de lade en het laadvermogen.
5. Structuren stapelen en positioneren : Trays voor meerlaags stapelen moeten voorzien zijn van positioneringsnokken of geleidekolommen om ervoor te zorgen dat de verticale afwijking van het stapelen niet groter is dan 2 mm/m, waardoor kantelen wordt voorkomen en de stroomkanalen voor ovengas worden gegarandeerd.

Productieprocessen en kwaliteitscontrole

Bij de vervaardiging van warmtebehandelingsplaten gaat het om precisiegiet-, las- of smeedprocessen. Kwaliteitscontrole in elke fase heeft een directe invloed op de betrouwbaarheid en levensduur van het eindproduct.

Voordelen van precisiegietprocessen

Voor trays met complexe vormen met talrijke ribben en open structuren verdient precisiegieten (investeringsgieten of zandgieten) de voorkeur. Gegoten trays maken bijna-netvormvorming mogelijk met materiaalgebruikspercentages tot 70% of hoger, een uniforme interne structuur en geen door hitte beïnvloede zones. Gegoten trays die gebruik maken van vacuümsmelten en directionele stollingstechnologie vertonen een 25% tot 35% hogere breuksterkte bij hoge temperaturen dan gelaste constructies , bijzonder geschikt voor continu werkende omgevingen met hoge belasting.

Procesbeheersing voor gelaste constructies

Gelaste bakken zijn geschikt voor grote of extra grote specificaties (gewicht per stuk groter dan 500 kg). Bij het lassen moeten hittebestendige vulmaterialen worden gebruikt die passen bij het basismetaal, met strikte controle op de warmte-inbreng. Behandeling na het lassen bij 1050°C tot 1100°C is verplicht om restspanningen bij het lassen te elimineren en de corrosieweerstand te herstellen . De laskwaliteit moet worden geverifieerd door middel van radiografische tests (RT) of ultrasone tests (UT) om de afwezigheid van gebrek aan smelting, porositeit en andere defecten te garanderen.

Kwaliteitsinspectienormen

• Chemische samenstellingsanalyse: spectrometerdetectie van de inhoud van legeringselementen om naleving van materiaalnormen (zoals DIN-, ASTM- of GB-normen) te garanderen
• Testen van mechanische eigenschappen: trekproeven bij kamertemperatuur en hoge temperaturen, hardheidstesten om indicatoren voor de materiaalsterkte te verifiëren
• Dimensionale nauwkeurigheidsinspectie: Coördinaatmeetmachine (CMM) detectie van kritische pasafmetingen, met toleranties die doorgaans binnen ± 1 mm worden gecontroleerd
• Oppervlaktekwaliteitsinspectie: Visuele en penetrante testen (PT) om de afwezigheid van scheuren, zandgaten en andere oppervlaktedefecten te garanderen
• Managementsysteemcertificering: ISO9001-kwaliteitsmanagementsysteem en ISO14001-milieumanagementsysteemcertificering om volledige procestraceerbaarheid te garanderen

Verlenging van de levensduur en onderhoudsstrategieën

Zelfs met materialen en processen van de hoogste kwaliteit hebben warmtebehandelingsbakken een beperkte levensduur onder zware bedrijfsomstandigheden. Wetenschappelijke onderhoudsstrategieën kunnen de gemiddelde levensduur met 30% tot 50% verlengen.

Veelvoorkomende faalmodi en preventieve maatregelen

Beste praktijken voor dagelijks onderhoud

• Laadcontrole : De belasting van een enkele lade mag niet meer bedragen dan 85% van de ontwerpbelasting om lokale spanningsconcentraties te voorkomen die vroegtijdige vervorming veroorzaken
• Temperatuurbeheer : De werkelijke bedrijfstemperatuur moet minimaal 50°C onder de maximale gebruikstemperatuur van het materiaal liggen om een veiligheidsmarge te bieden voor onbedoelde oververhitting
• Periodieke inspectie : Voer elke 500 ovencycli een uitgebreide inspectie uit, waarbij de kritische afmetingsvervorming wordt gemeten; stop met het gebruik als de vervorming groter is dan 3 mm
• Oppervlaktereiniging : Verwijder onmiddellijk aangehechte oxidehuid en gecarboneerde lagen om plaatselijke corrosieversnelling en verontreiniging van het werkstukoppervlak te voorkomen
• Rotatie gebruik : Breng een trayrotatiesysteem in om te voorkomen dat individuele trays langdurig onder hoge belasting werken, waardoor de algehele slijtage in evenwicht wordt gebracht

Aangepast ontwerp: passend bij specifieke procesvereisten

Terwijl gestandaardiseerde trays veelzijdigheid en zuinigheid bieden, kunnen op maat gemaakte ontwerpen de kwaliteit van de warmtebehandeling en de productie-efficiëntie in specifieke processcenario's aanzienlijk verbeteren.

Wanneer aangepaste dienbladen nodig zijn

Aangepast warmtebehandelingsbakken worden aanbevolen wanneer de volgende omstandigheden zich voordoen:

• Werkstukken hebben speciale vormen (zoals lange schachten, dunwandige onderdelen, onregelmatige vormen) die niet stabiel op standaard trays kunnen worden geplaatst, anders bestaat er gevaar voor botsingsschade
• Processen vereisen een strikte temperatuuruniformiteit (zoals ±3°C voor lucht- en ruimtevaartonderdelen), waardoor een geoptimaliseerde ventilatiestructuur van de trays vereist is
• De bestaande levensduur van de trays is te kort, waarbij frequente vervanging leidt tot verlies van uitvaltijd die de extra kosten van maatwerk overtreft
• Geautomatiseerde productielijnen vereisen dat trays nauwkeurig samenwerken met robotarmen en transportsystemen
• Producten met een hoge toegevoegde waarde stellen extreem hoge eisen aan de oppervlaktekwaliteit, waardoor contactsporen op de tray moeten worden vermeden

Belangrijke invoerparameters voor aangepast ontwerp

Voor een professioneel ontwerp op maat moeten gebruikers de volgende technische parameters opgeven: oventype en effectieve afmetingen van de werkzone, maximale vereisten voor bedrijfstemperatuur en temperatuuruniformiteit, enkel stuk en totaalgewicht van in de oven geladen werkstukken, type procesatmosfeer (oxidatie/carboneren/nitreren/vacuüm), laad-/losmethode (handmatig/vorkheftruck/robotarm), verwachte levensduurdoelstelling . Op basis van deze parameters kunnen ingenieurs eindige-elementenanalyse (FEA) gebruiken om de thermische en mechanische spanningsverdeling te simuleren, de structuur te optimaliseren en de levensduur te voorspellen.
